基于FP6195降壓與FP7208升壓恒流的氛圍燈控設計

當前市面上的 KTV 氛圍燈控方案普遍存在一個痛點：所謂的“音樂律動”大多只是簡單跟隨音量大小做機械式閃爍，無法識別音樂的節奏與旋律，燈光變化生硬，與音樂脫節，難以營造真正的沉浸感。

針對這一問題，本文提出一套基于STM32主控、FP6195降壓芯片與FP7208升壓恒流芯片的智能燈控系統方案。系統融合無線通訊模塊與音頻分析算法，實現燈光隨音樂節奏精準變化，并通過微信小程序提供簡潔的操作方式。

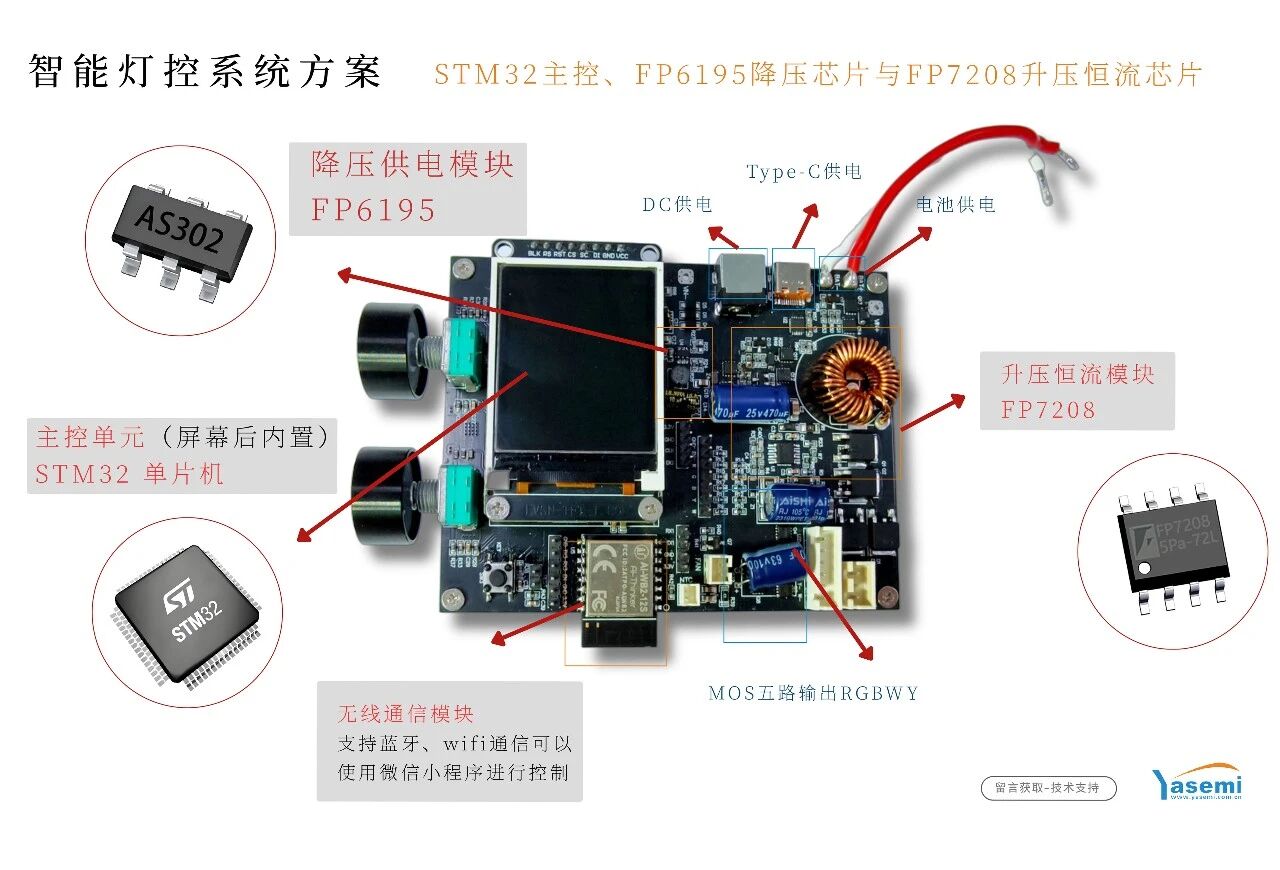

系統硬件架構設計

本系統采用模塊化設計思想，核心硬件選型兼顧了驅動能力、控制精度與擴展性，具體架構如下：

主控單元：STM32 單片機

選用STM32系列單片機作為系統核心，其基于ARM Cortex-M內核，具備高性能、低功耗及豐富的外設資源，可高效處理音頻分析數據、無線通信指令及燈光驅動信號，同時支持多種通信接口，便于與無線模塊、電源芯片及LED燈組實現無縫對接，為整個系統的邏輯控制提供穩定算力支撐。

電源驅動方案：FP6195 + FP7208

采用FP6195降壓芯片與FP7208升壓恒流芯片協同工作，構建高效穩定的電源供給體系。

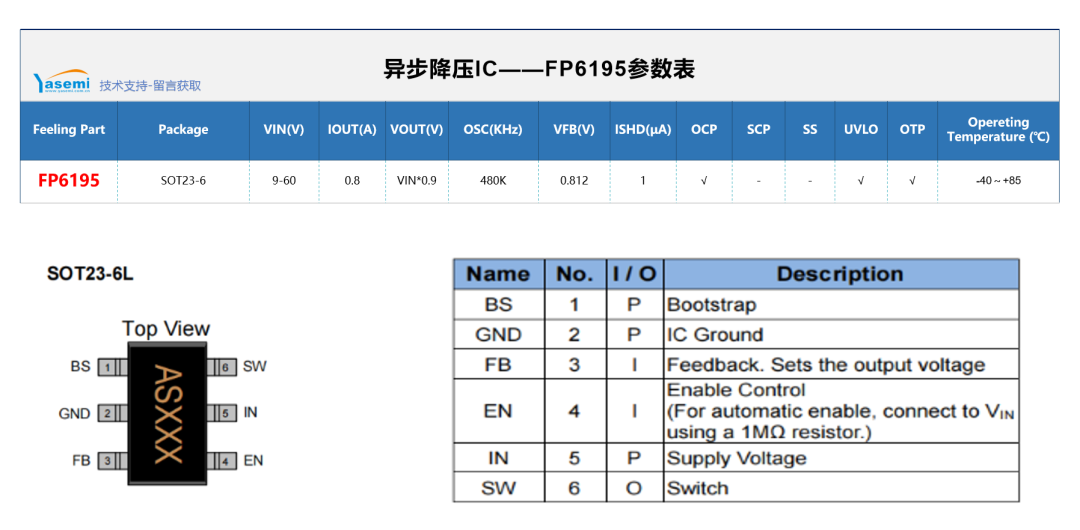

其中，F(xiàn)P6195作為內置MOS的降壓調節器，支持9V~60V寬輸入電壓范圍，可穩定輸出3.3V或5V電壓，為 STM32 主控、無線通訊模塊及低壓邏輯電路提供穩定、低噪聲的供電。

FP7208作為非同步升壓LED驅動IC，支持2.5V低啟動電壓，可實現RGBWY五路調光調色，通過PWM內部轉模擬調光技術，避免燈光頻閃，確保低亮狀態下無抖動，完美適配KTV場景下的全彩燈光需求。

通信與控制：無線通訊模塊

選用雙模無線模塊（兼容WiFi與藍牙雙模），通過該模塊，系統可以接入云端或局域網，實現微信小程序等移動端的遠程控制，為后續的功能升級與用戶交互提供了便捷的通道。

核心功能實現：聲光同步與音樂律動

針對傳統方案僅隨音量大小機械閃爍的痛點，本方案引入音頻分析算法，實現聲光聯動：

智能分析：實時解析音樂低、中、高頻節拍，將不同頻段映射至對應燈光回路，實現隨節奏閃爍、隨音律漸變。

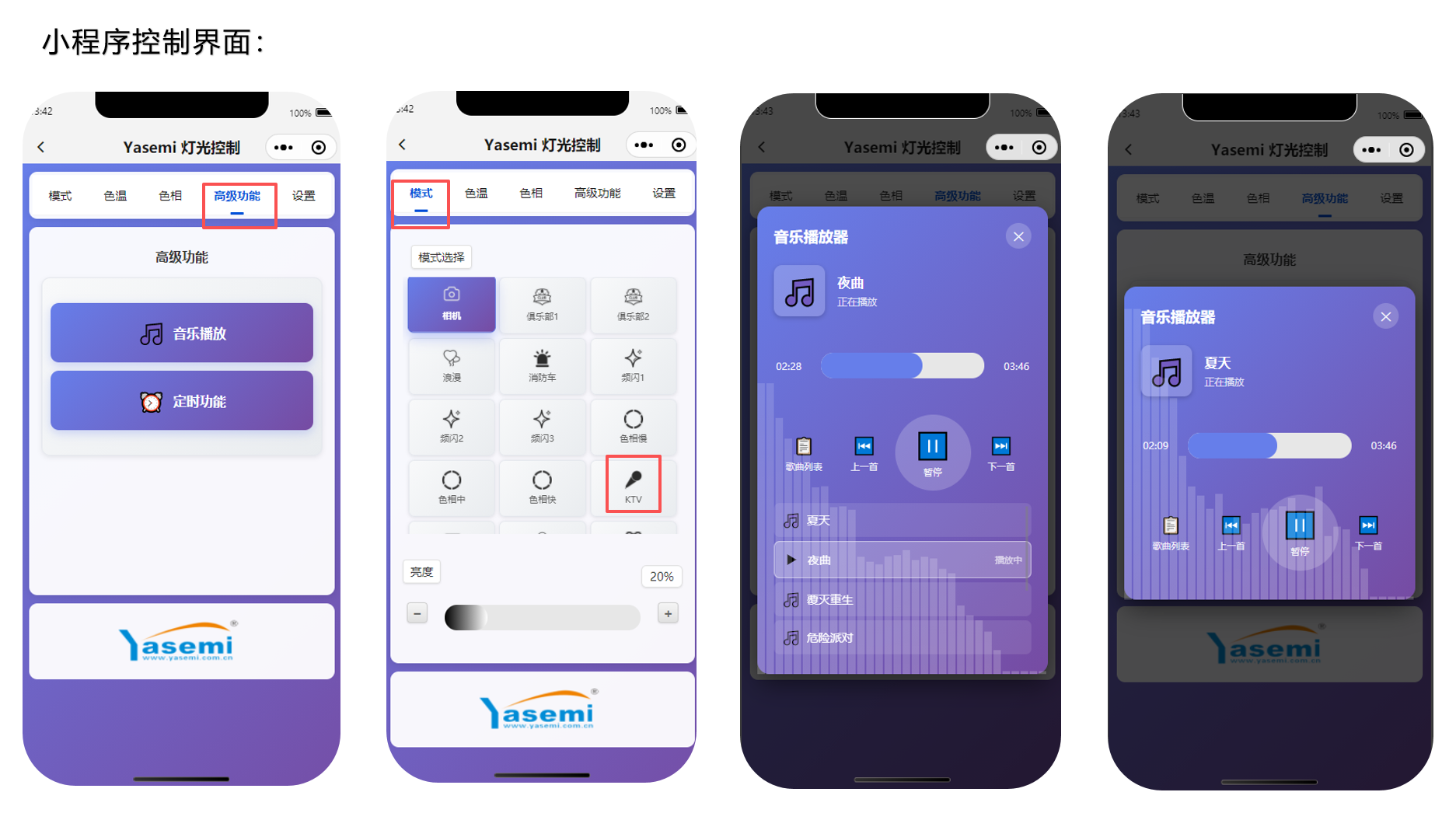

一鍵操作：微信小程序中一鍵開啟“音樂律動”模式，燈光自動適配當前音樂。

低延遲同步：依托雙模無線網絡，實現音頻采集到燈光指令的全鏈路低延遲控制，確保聲畫同步。

方案拓展：RGBWY全彩調節

本方案支持RGBWY（紅、綠、藍、白、黃） 五通道全彩調節：

獨立 PWM 控制：STM32 輸出多路獨立PWM信號，實現對五路LED的獨立調光。

恒流驅動：FP7208升壓恒流芯片確保各路LED電流恒定，保障色彩一致性與燈珠壽命。

動態映射：音樂律動模式下，可將不同頻段特征映射至RGBWY通道，實現更豐富的燈光表達。

方案應用場景

本方案適用于多種需要氛圍照明的室內場景。

在KTV包廂、酒吧、夜店等娛樂場所中，系統可實時跟隨音樂節奏變化，營造沉浸式視聽體驗；

在家庭娛樂室、私人影院等場景中，用戶可通過微信小程序一鍵開啟音樂律動模式，輕松打造個性化氛圍；

同時，方案也適用于商業展示、活動布景等需要動態燈光效果的場合，滿足不同場景下的專業照明需求。

本方案圍繞 STM32 主控、FP6195 降壓芯片、FP7208 升壓恒流芯片及無線通訊模塊，構建了一套完整的 KTV 氛圍燈控系統。通過引入音頻分析算法，實現了燈光與音樂節奏的精準同步；結合微信小程序的一鍵操作，兼顧了功能性與易用性。
