一、技術背景

在現代高端制造體系中，薄膜沉積技術是光學、半導體、光伏、新型顯示等核心領域的關鍵基礎工藝。隨著 PVD（物理氣相沉積）、CVD（化學氣相沉積）、ALD（原子層沉積）等工藝的持續迭代，功能薄膜的厚度控制已從微米級邁入納米級甚至亞納米級精度時代 —— 光學多層膜的單層厚度偏差要求低于 ±2nm，OLED 有機發光層的厚度控制需達到單原子層級別，晶硅電池減反膜的均勻性直接決定光電轉換效率。薄膜厚度的精準控制，已成為決定產品性能、良率與批次穩定性的核心指標。

傳統薄膜厚度監控方案存在顯著的技術局限性：石英晶振（QCM）監控為間接測量，僅能通過頻率變化換算沉積質量，無法直接獲取實際膜厚，受材料密度、沉積角度、腔室溫度影響極大，多層膜沉積時會產生嚴重的累計誤差，無法適配復雜膜系的高精度控制；而離線式事后測量（如臺階儀、實驗室橢偏儀）僅能在鍍膜完成后進行抽檢，無法實現沉積過程的實時反饋，一旦出現工藝偏差將導致整批次產品報廢，大幅提升生產成本與周期。

分光干涉測厚技術憑借非接觸、原位實時、納米級高精度、可直接測量膜厚的核心優勢，完美突破了傳統方案的技術瓶頸，成為薄膜沉積工藝在線厚度監控的主流技術方案，為高端薄膜制造的全流程閉環控制提供了可靠的技術支撐。

二、分光干涉測厚原理詳解

2.1 核心光學原理

分光干涉測厚的核心原理基于光的薄膜干涉效應，其光學過程可通過以下路徑清晰描述：寬波段光源（白光 / 近紅外）發出的連續光譜，經光纖傳輸至測量探頭后準直輸出，垂直入射到待測薄膜樣品表面；入射光在空氣 - 膜層的上界面發生第一束反射，剩余透射光穿過膜層后，在膜層 - 基底的下界面發生第二束反射；兩束反射光因存在光程差，滿足相干條件時發生疊加干涉，形成帶有膜層厚度信息的干涉光譜條紋，最終由光譜儀采集并傳輸至控制器完成解析計算。

2.2 干涉光譜形成與厚度計算

兩束反射光的光程差滿足核心公式：Δ=2ndcosθ，其中n為待測膜層的折射率，d為膜層物理厚度，θ為光在膜層內的折射角。光程差直接決定了兩束反射光的相位差，不同波長的入射光因相位差不同，會產生相長干涉或相消干涉，最終形成隨波長變化的干涉光譜強度分布曲線，條紋的周期、相位、極值間距與膜層厚度存在嚴格的一一對應關系。

主流的膜厚計算方法分為三類：一是相位法，通過解析干涉光譜的相位信息計算膜厚，適配 1nm~100nm 的超薄膜測量，精度最高；二是極值法，通過識別干涉條紋的峰值 / 谷值波長間距計算膜厚，計算速度快，適配百納米級至微米級厚膜測量；三是傅里葉變換法，將光譜信號從波長域轉換至光程域，可同時解析多層膜的各層厚度，適配復雜膜系測量。

2.3 技術對比優勢

相較于傳統薄膜厚度測量方案，分光干涉測厚技術的核心優勢如下表所示：

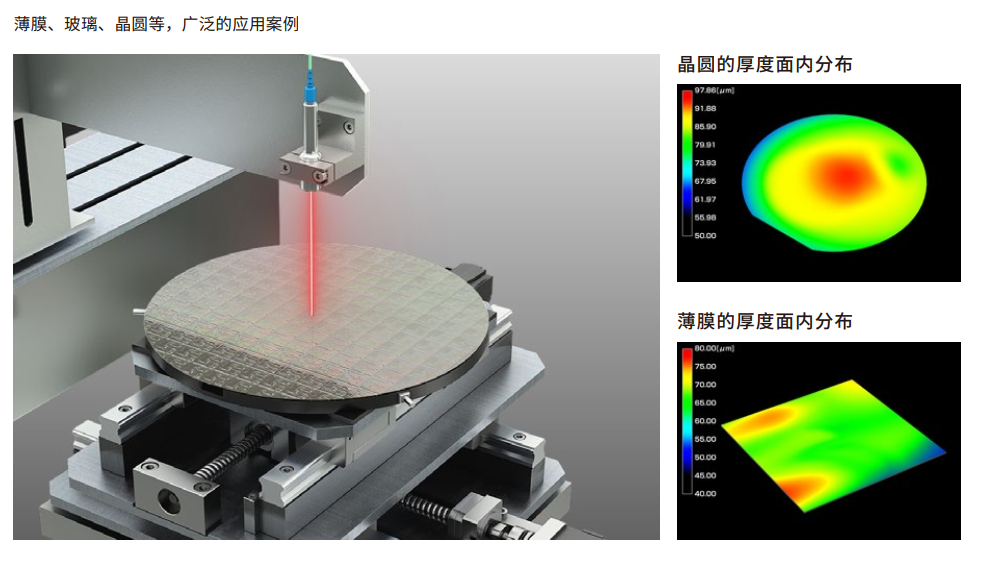

三、實際工業應用案例（核心部分）

3.1 案例一：光學多層增透膜（AR 膜）鍍膜實時監控

應用場景

本案例針對消費級眼鏡鏡片、工業級相機鏡頭的可見光波段多層 AR 增透膜生產，采用電子束蒸發 + 離子輔助沉積的 PVD 工藝，膜系為 5 層二氧化硅 / 二氧化鈦交替結構，核心應用于高清光學鏡頭與防藍光眼鏡鏡片量產線。

工藝核心要求

單層膜厚標稱值 20~180nm，控制精度需達到 ±2nm 以內；

多層膜累計厚度偏差不超過 ±5nm，保證可見光波段平均反射率 < 0.5%；

曲面鏡片全口徑膜厚均勻性偏差 <±3nm，批次間工藝 CPK 值≥1.67；

傳統 QCM 監控方案良品率僅 75%，離線檢測返工率高，單批次生產周期長。

解決方案

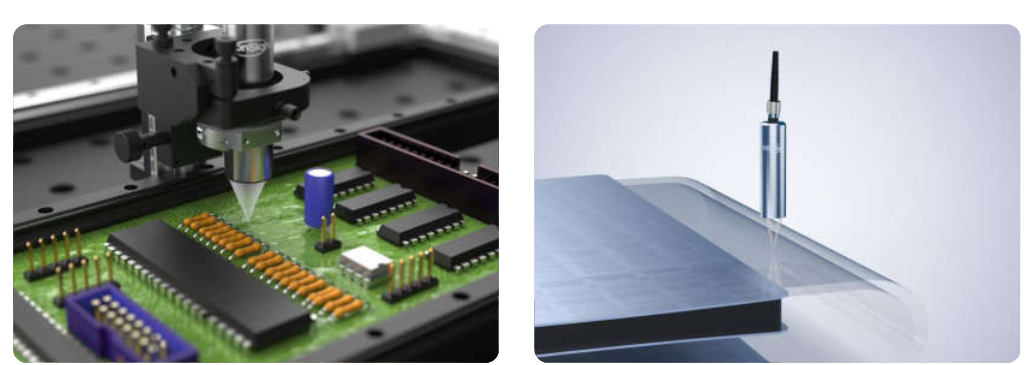

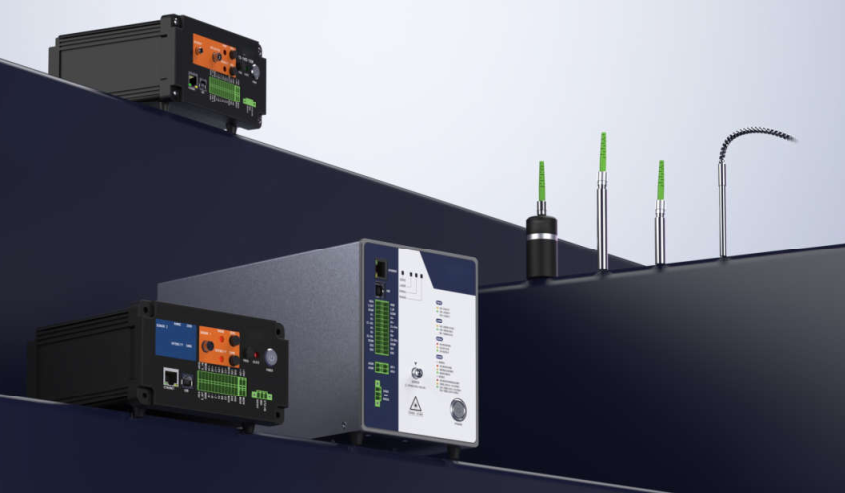

采用泓川科技 LTS 系列白光干涉測厚傳感器搭建在線監控系統，具體部署與配置如下：

設備選型：配置 LTCS-100W 控制器，適配 IVP-T10-UV-VIS 非聚焦彌散光斑探頭，安裝于真空鍍膜腔室的光學觀察窗位置，僅光學窗口接入腔室，探頭主體外置，規避真空與高溫環境影響；

系統集成：采用光纖傳輸光信號，無懼腔室內電磁干擾，傳感器接入鍍膜機 PLC 控制系統，支持 10kHz 采樣頻率，實時將膜厚、沉積速率數據反饋給蒸發源電源與擋板控制系統，實現沉積過程全閉環控制；

多工位適配：配置多通道擴展模塊，可同時監控腔室內 6 個公轉工位的鏡片，適配曲面鏡片的 ±10° 測量角度容忍度，彌散光斑在 10mm 安裝距離下光斑直徑約 4mm，完美覆蓋曲面鏡片的有效測量區域。

核心技術細節

光源選擇：采用 380~780nm 寬波段可見光光源，與 AR 膜的工作波段完全匹配，可精準捕捉多層膜的干涉信號；

測量性能：傳感器重復精度達 1nm，線性誤差 <±20nm，完全滿足 ±2nm 的單層膜厚控制要求；

觸發適配：支持 ABZ 編碼器輸入，可配合鏡片公轉實現同步觸發采樣，保證每片鏡片的測量一致性。

實施效果

精度提升：單層膜厚控制精度穩定在 ±1.5nm 以內，多層膜累計誤差 <±4nm，曲面鏡片全口徑膜厚均勻性偏差 <±2.5nm；

良率與效率：產品良品率從傳統方案的 75% 提升至 98.2%，省去鍍膜后離線檢測與返工環節，單批次生產周期縮短 30%；

工藝穩定性：批次間工藝 CPK 值從 1.1 提升至 2.3，徹底解決了 QCM 監控的多層膜累計誤差問題，原材料損耗降低 12%。

3.2 案例二：晶硅太陽能電池減反射膜沉積在線監控

應用場景

本案例針對 TOPCon 晶硅太陽能電池的 SiNx 減反膜量產工藝，采用管式 PECVD 沉積技術，量產線產能 12000 片 / 小時，SiNx 膜層核心作用是降低光反射、提升電池鈍化效果，直接決定電池的光電轉換效率。

工藝核心要求

SiNx 膜厚標稱值 75nm，片內膜厚均勻性偏差 <±3nm，片間偏差 <±2nm；

沉積速率穩定控制在 0.8~1.2nm/s，可實時調整工藝參數匹配速率波動；

適配 PECVD 腔室的高溫、等離子體環境，可長期連續在線運行，無零點漂移；

傳統離線橢偏儀抽檢方案，無法實時監控工藝波動，電池效率批次波動大。

解決方案

采用泓川科技 IR 系列紅外干涉測厚傳感器搭建多點位在線監控系統，具體配置如下：

設備選型：配置 IRC5400-S 控制器，適配 IRP-T50 測厚型探頭，近紅外寬波段光源，兼容未摻雜至高摻雜晶硅片的測量需求；

產線部署：在 PECVD 設備的進料端、腔室內反應區、出料端部署 3 組測量工位，實現入片前基底校準、沉積過程原位監控、出片后成品全檢的全流程覆蓋，采用分離式探頭設計，光纖傳輸信號，無懼腔室附近的高溫與強電磁干擾；

閉環控制：系統接入 PECVD 工藝控制系統，最高 40kHz 采樣頻率，實時反饋膜厚、沉積速率、均勻性數據，自動調整射頻功率、硅烷 / 氨氣流量，實現沉積工藝的動態閉環控制。

核心技術細節

光源適配：近紅外光源波長更長、穿透性更強，可完美適配晶硅基底的 SiNx 膜層測量，不受 PECVD 腔室內等離子體發光的環境光干擾；

環境適應性：探頭可長期耐受 10~40℃的工業環境，分離式設計徹底解決設備發熱導致的基準面變形問題，24 小時連續運行零點漂移 <±3nm；

測量性能：光斑直徑 20μm，可實現硅片定點精準測量，重復精度 < 2nm rms，線性誤差 <±0.1μm，滿足量產線的高速、高精度測量需求。

實施效果

均勻性提升：SiNx 膜厚片內均勻性偏差穩定控制在 ±2nm 以內，片間偏差 <±1.5nm，同批次硅片膜厚極差從 8nm 縮小至 3nm；

電池性能：量產線電池平均光電轉換效率提升 0.12 個百分點，效率批次波動范圍從 ±0.25% 縮小至 ±0.08%；

產線效益：工藝宕機時間減少 45%，硅片碎片率降低 30%，原材料氣體損耗降低 8%，年產能提升 10% 以上。

3.3 案例三：OLED 面板有機功能薄膜蒸鍍厚度監控

應用場景

本案例針對大尺寸 OLED 電視面板的有機發光層、空穴傳輸層真空蒸鍍工藝，采用線性蒸發源蒸鍍技術，有機薄膜厚度直接決定面板的發光亮度、色準與使用壽命，是 OLED 制造的核心工藝環節。

工藝核心要求

有機薄膜單層厚度 5~50nm，超薄膜厚控制精度 ±1nm 以內；

第 8.5 代大尺寸基板面內膜厚均勻性偏差 <±2nm，避免出現顯示 Mura 不良；

適配真空蒸鍍腔室的狹小安裝空間，可實現多點陣列式測量，長期連續運行數據穩定；

傳統 QCM 監控方案無法適配大尺寸基板面內均勻性控制，有機材料密度變化導致測量誤差大，Mura 不良率高。

解決方案

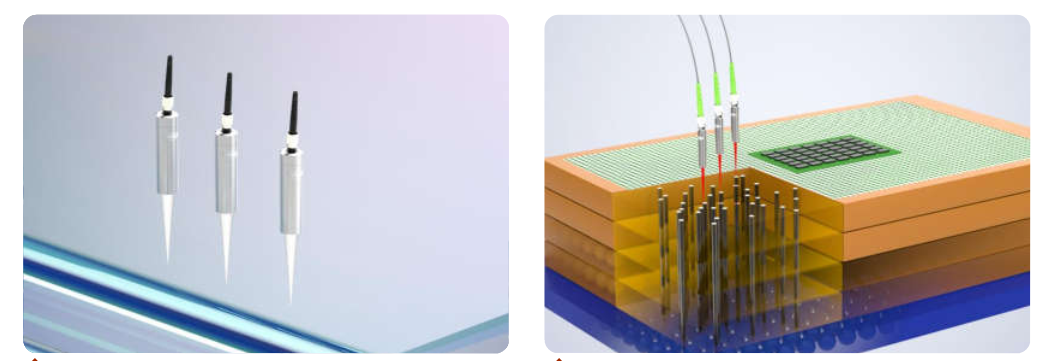

采用泓川科技 IRC4 系列多通道紅外干涉測厚系統，具體配置如下：

設備選型：配置 IRC4060-F/16 多通道控制器，可同時連接 16 個 IRVP-TVF 測厚型探頭，實現大尺寸基板面內 16 個點位的同步陣列式測量；

腔室集成：采用微型化純光學探頭，外徑僅 Φ20mm，可集成在蒸鍍掩膜板附近的狹小空間內，實現原位實時測量，光纖傳輸信號，完全適配真空腔室的潔凈環境與電磁干擾環境；

動態控制：系統接入線性蒸發源控制系統，實時反饋各點位的膜厚、沉積速率數據，動態調整蒸發源的加熱功率與掃描速度，實現基板面內均勻性的閉環控制。

核心技術細節

超薄膜測量適配：寬波段光源可實現 1nm 級超薄膜的穩定測量，重復精度 < 1nm rms，完美適配有機材料 0.1~0.5nm/s 的低速沉積速率；

穩定性設計：分離式探頭設計，徹底解決蒸鍍設備自身發熱導致的基準變形問題，7*24 小時連續在線監測數據穩定無漂移；

軟件適配：配套 ITH Studio 測控軟件，可實時顯示 16 通道的膜厚變化曲線，支持 Modbus 協議與產線系統無縫對接，所有測量數據自動存儲，實現工藝全流程可追溯。

實施效果

精度與均勻性：有機薄膜單層厚度控制精度穩定在 ±0.8nm 以內，第 8.5 代基板面內膜厚均勻性偏差 <±1.5nm；

良率提升：OLED 面板顯示 Mura 不良率從 6.2% 降至 0.8%，整線產品良品率從 82% 提升至 95.5%；

性能提升：OLED 器件發光壽命平均提升 12%，批次間色準偏差 Δu'v' 從 0.008 縮小至 0.002，大幅提升了產品一致性。

四、技術核心優勢總結

分光干涉測厚技術在薄膜沉積在線監控領域的核心價值，集中體現在其對傳統監控方案痛點的全面突破，核心優勢可總結為以下六點：

極致實時性，實現全閉環工藝控制：設備最高支持 40kHz 采樣頻率，毫秒級響應速度，可實時捕捉沉積速率的微小波動，直接將膜厚數據反饋至沉積控制系統，徹底解決了傳統方案的測量滯后性問題，實現了從 “事后補救” 到 “實時控制” 的工藝升級。

非接觸式測量，零損傷適配高端工藝：純光學非接觸式測量，測量過程中不與薄膜表面發生任何接觸，不會劃傷、污染超薄功能膜層，完美適配光學、半導體、OLED 等對表面潔凈度、完整性要求極高的高端制造場景。

納米級超高精度，適配超精密沉積需求：核心產品重復精度最高可達 1nm，線性誤差 <±20nm，可實現納米級甚至亞納米級的厚度分辨率，完美適配 ALD 原子層沉積、OLED 有機蒸鍍等超精密薄膜工藝的控制要求。

全場景材料適配，覆蓋全品類沉積工藝：產品覆蓋白光、近紅外雙波段光源，可適配透明、半透明、深色、高摻雜硅片、多層復合膜等多種材料體系，測厚范圍覆蓋 1nm~4000μm，兼容 PVD、CVD、ALD 等所有主流薄膜沉積工藝。

強抗干擾能力，適配工業量產環境：采用光纖傳輸光信號，完全免疫生產現場的復雜電磁干擾，分離式探頭設計可適配真空、高溫、高濕等嚴苛工業環境，支持 7*24 小時連續穩定運行，滿足量產線的長期使用需求。

全流程數據可追溯，賦能工藝優化：配套專業測控軟件，可實時顯示膜厚變化曲線、沉積速率、均勻性等全維度數據，所有測量數據可自動存儲追溯，為工藝參數優化、產品質量管控提供了完整的數據支撐。

五、工業實施要點與注意事項

為保障分光干涉測厚系統在工業場景下的長期穩定運行與測量精度，實施過程中需重點關注以下核心要點：

傳感器安裝與角度控制：聚焦型探頭需嚴格安裝在標稱建議工作距離處（如 55mm±2mm），測量角度需控制在設備允許范圍內（常規 ±5°），避免傾斜導致回光信號衰減；曲面工件、大面積測量場景需選用彌散光斑探頭，確保測量光斑覆蓋有效區域。

測量波段的精準選擇：可見光波段白光傳感器優先適用于 100nm 以內薄層、透明光學薄膜的高精度測量；近紅外波段傳感器優先適用于晶硅、碳化硅等半導體基底、深色材料、厚膜的測量，需根據膜層材料與基底特性匹配對應光源波段。

基底與折射率補償：測量前需輸入膜層與基底的準確折射率參數，針對 PECVD、蒸鍍等高溫沉積環境，需提前測試材料折射率的溫度系數，進行實時溫度補償，消除溫度變化帶來的測量誤差。

環境因素管控：需對測量工位進行振動隔離，避免探頭與工件的相對位移影響測量精度；傳輸光纖需避免過度彎折，最小彎曲半徑不低于光纖標稱值；針對高粉塵、高濕環境，需選用對應防護等級的探頭，定期清潔光學窗口，避免鍍膜污染。

校準與日常維護：每日開機需使用溯源標準膜厚片進行單點校準，每季度進行全量程線性校準；定期清潔探頭光學窗口與光纖接頭，確保連接潔凈牢固；長期停機后重啟需重新進行校準與基準測試，保障測量精度的長期穩定性。

六、行業發展趨勢

隨著高端制造對薄膜工藝精度要求的持續提升，分光干涉測厚技術正迎來三大核心發展趨勢：一是智能化升級，在線監控系統將與 AI、機器學習算法深度融合，基于實時膜厚數據與工藝參數，實現沉積工藝的自學習、自調整，打造無人化智能鍍膜產線，進一步降低對人工經驗的依賴。二是多技術融合，分光干涉測厚技術將與光譜橢偏、激光共焦、拉曼光譜等技術結合，實現膜厚、折射率、表面形貌、材料成分的多參數同步原位測量，打造薄膜工藝全維度在線監控平臺。三是國產替代加速，以泓川科技為代表的國產分光干涉測厚設備，在測量精度、響應速度、工業穩定性上已達到國際先進水平，憑借更高的性價比、更快速的本土化服務，正在快速替代進口品牌，成為國內半導體、光伏、新型顯示等高端制造領域的核心配套設備，為我國高端薄膜制造的自主可控提供了堅實的技術支撐。
