在薄膜晶體管（TFT）的研發與性能優化中，有源層（即半導體溝道層）的厚度是決定器件電學特性（如閾值電壓、開關比、遷移率）的核心參數之一。本文聚焦于互補型薄膜晶體管（CTFT）的工藝優化，系統探究了P型SnO、Te及N型SnO?薄膜的厚度對最終器件性能的影響。為確保實驗結論的可靠性，精確控制并驗證薄膜的實際沉積厚度成為前提條件。

本研究采用Flexfilm費曼儀器探針式臺階儀，對上述三種經不同工藝制備的薄膜進行了非破壞性的厚度表征，其核心作用在于精準表征有源層厚度均勻性，為后續建立“工藝-結構-性能”關聯機制提供了關鍵的定量數據支撐，確保了優化實驗的有效性與可重復性。

1

實驗與方法

flexfilm

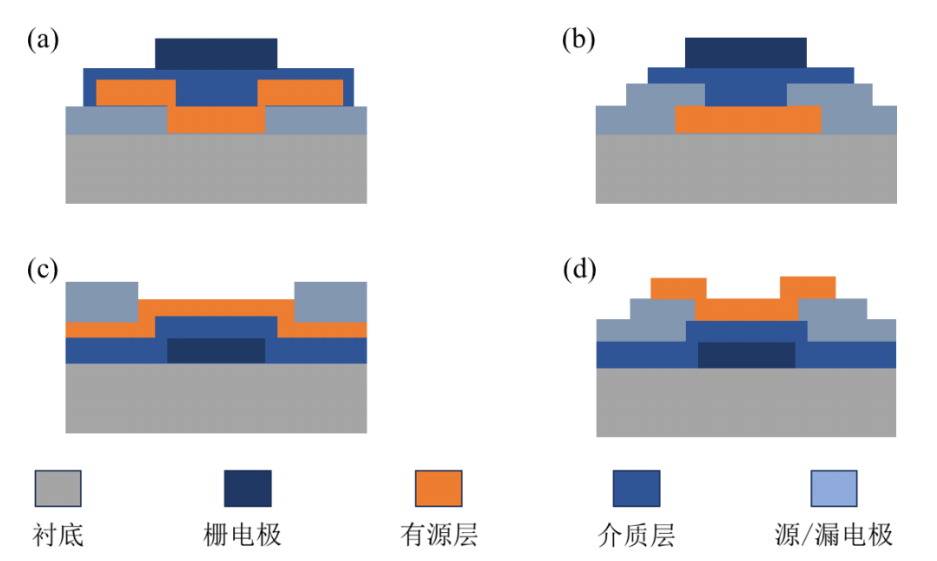

薄膜晶體管的四種基本結構示意圖頂柵頂接觸頂柵底接觸底柵頂接觸底柵底接觸

為確保不同批次、不同材料薄膜厚度的精確性與一致性，本研究使用Flexfilm探針式臺階儀對所有關鍵有源層進行厚度標定。

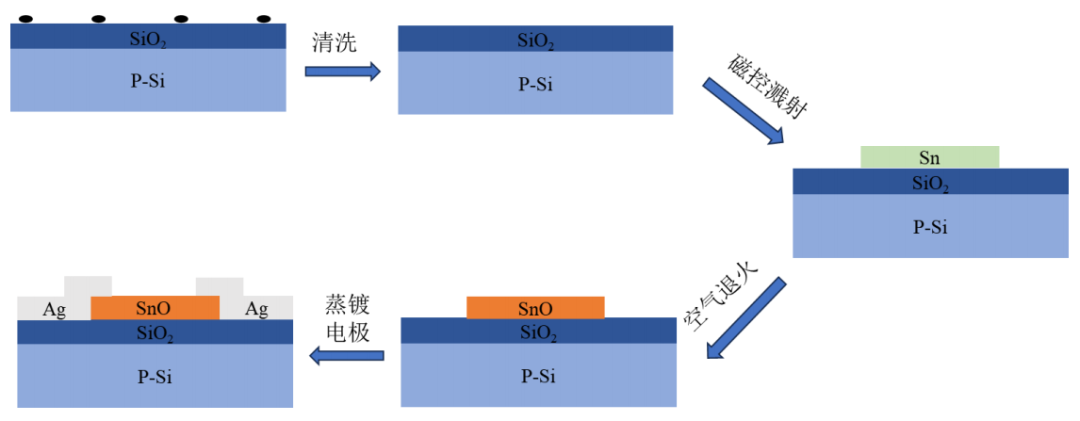

SnO TFT制備工藝流程圖

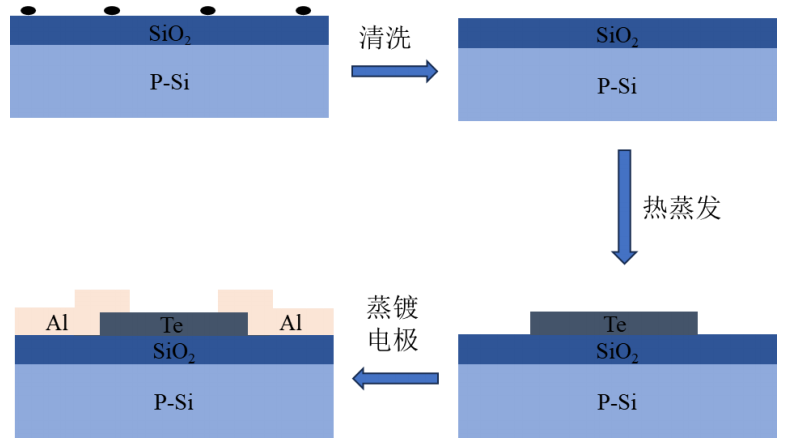

Te TFT制備工藝流程圖

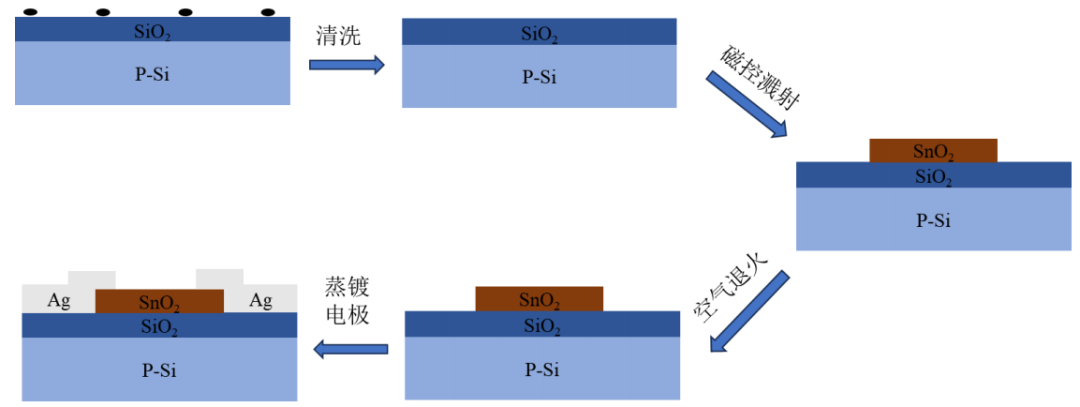

SnO?TFT制備工藝流程圖

儀器與應用：臺階儀被用于測量SnO、Te及SnO?三種薄膜的物理厚度，驗證磁控濺射和熱蒸發等沉積工藝的穩定性。

樣品制備與測試流程：在硅基底上完成薄膜沉積后，無需特殊前處理，直接使用臺階儀進行測量。為避免局部不均勻性帶來的誤差，對每片樣品均選取5個不同區域進行多點掃描，記錄并計算厚度平均值與偏差。

誤差控制：

對于較薄的SnO和Te薄膜（目標厚度 5-35 nm），測試結果表明厚度偏差被嚴格控制在±1.5 nm，相對誤差小于 10%。

對于稍厚的SnO?薄膜（目標厚度10-30 nm），厚度偏差同樣控制在±3 nm以內。這種嚴格的誤差控制策略，排除了因厚度不均對器件性能造成干擾的可能性，使后續性能變化可歸因于退火溫度、時間等獨立變量。

2

有源層厚度對SnO TFT性能的影響

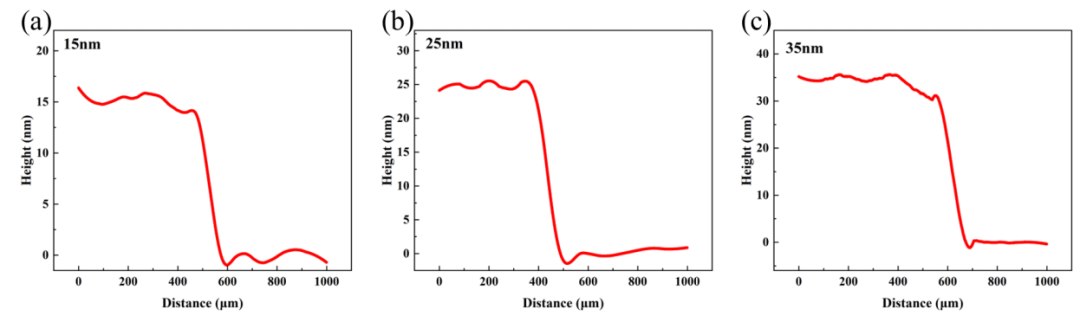

SnO薄膜厚度測量圖15 nm（b）25 nm（c）35 nm

臺階儀精確標定了三種SnO有源層厚度：15 nm、25 nm和35 nm。實驗結果顯示，當厚度為25 nm時，SnO TFT展現出最佳的P型導電性能（開關比 1.98×103，遷移率 0.506 cm2/(V?s)）。

臺階儀提供的厚度數據是解釋這一現象的關鍵：15 nm的薄膜過薄，其電性能易受表面缺陷（如氧空位）的顯著影響，導致陷阱態密度增加，遷移率下降；而35 nm的薄膜在空氣退火氧化時，底部氧化不充分，殘留未反應的金屬Sn，導致雙極導通特性，使開關比降至 102。

臺階儀的測量結果證實，只有25 nm的薄膜在氧化深度（形成足夠的SnO相）與抑制表面缺陷之間達到了最佳平衡。

3

有源層厚度對Te TFT性能的影響

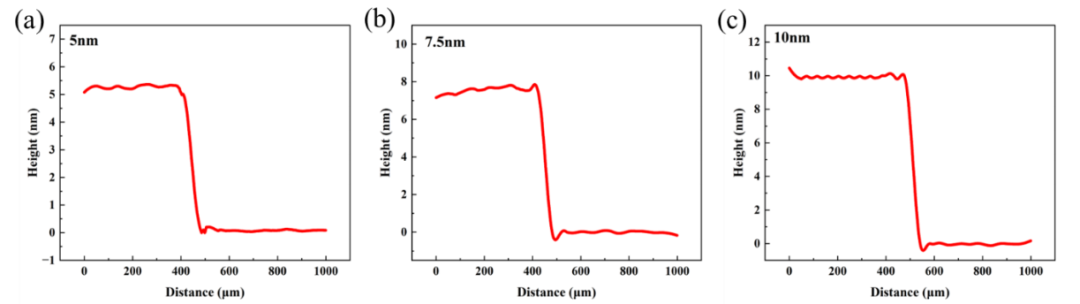

Te薄膜厚度測量圖5 nm（b）7.5 nm（c）10 nm

臺階儀精確驗證了5 nm、7.5 nm和10 nm的Te薄膜厚度。電學測試表明，5 nm厚的Te TFT性能最佳（開關比 6.4×103，遷移率 2.34 cm2/(V?s)）。臺階儀的厚度數據直接支撐了對這一現象的物理解釋：當Te薄膜厚度從10 nm減小至5 nm時，量子限制效應顯著增強，有效帶隙增大，從而有效抑制了關態電流，提升了開關比。臺階儀的精確測量使得這種微觀物理效應在宏觀器件性能上的體現得到了量化驗證。

4

有源層厚度對SnO? TFT性能的影響

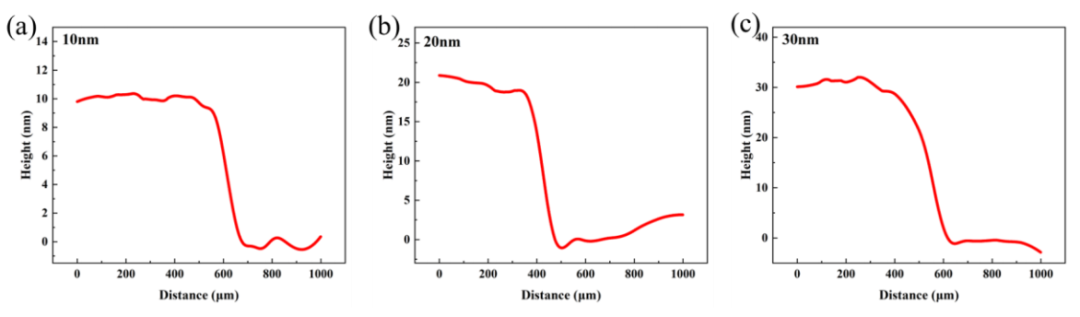

SnO?薄膜厚度測量圖5 nm（b）7.5 nm（c）10 nm

臺階儀對不同沉積時間的SnO?薄膜進行了標定，確認了10 nm、20 nm和30 nm的厚度系列。實驗發現，當厚度從10 nm增加至20 nm時，遷移率從 0.556 cm2/(V?s)提升至 1.33 cm2/(V?s)。

臺階儀的數據表明，20 nm的厚度有效減少了載流子輸運路徑上的表面散射（10 nm時顯著），從而提升了遷移率。然而，當厚度增至30 nm時，盡管遷移率繼續上升，但柵極對溝道的控制能力減弱，導致亞閾值擺幅從4.52 V/dec劣化至 7.09 V/dec，開關比下降。臺階儀的精確厚度測量，為這種“柵控效率”與“載流子輸運”之間的權衡提供了量化依據。

本研究采用臺階儀對SnO、Te、SnO?三種薄膜晶體管的有源層厚度進行了精確的多點測量，將厚度偏差控制在極小的范圍內（±1.5 nm），為探究工藝參數與器件性能之間的內在聯系提供了堅實的數據基礎。臺階儀的測量結果直接揭示了有源層厚度如何通過影響氧化程度、量子限制效應及柵控能力，來調控TFT的關鍵電學參數。

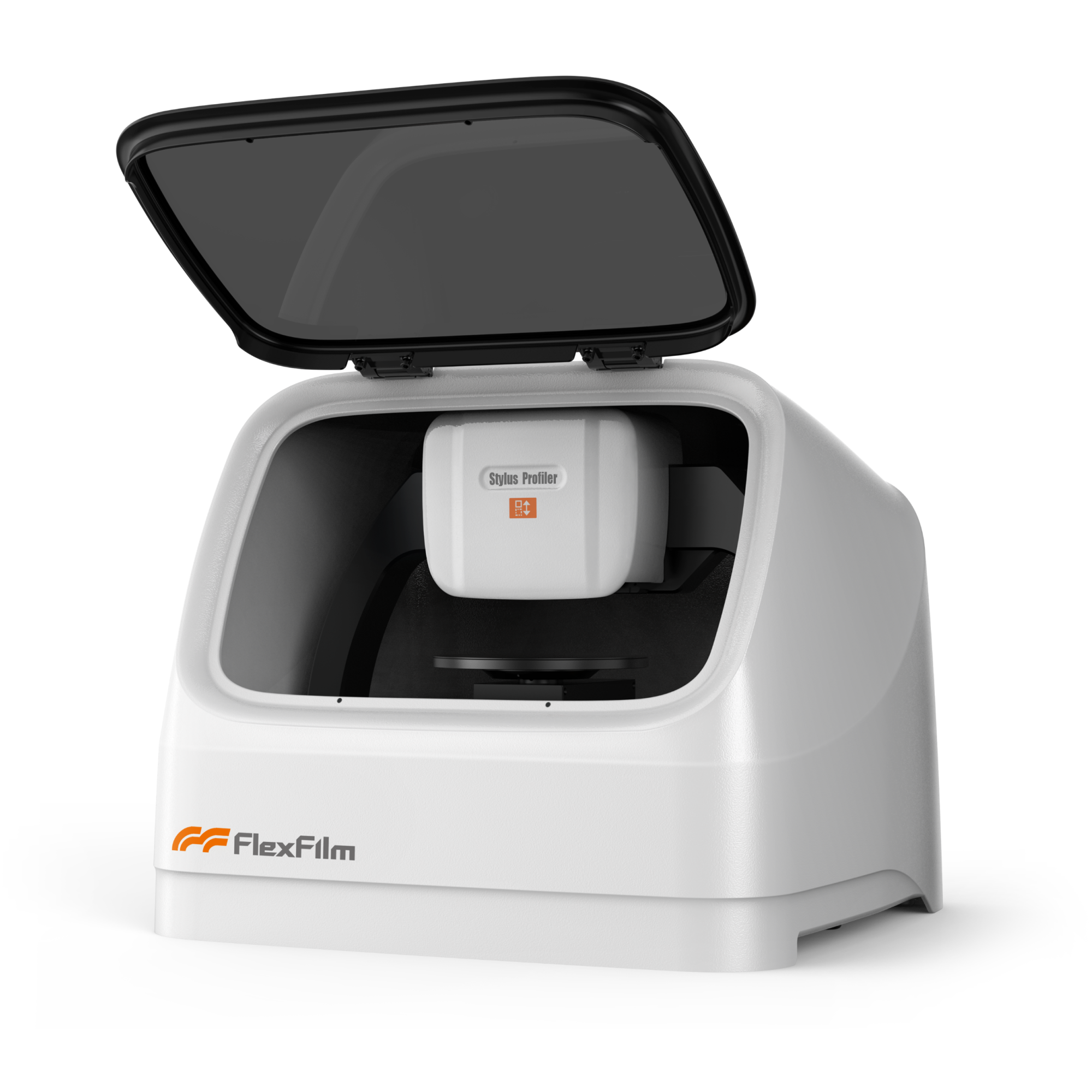

Flexfilm費曼儀器探針式臺階儀
