平臺介紹

中微愛芯電動工具開發平臺基于AiP8M7008 芯片設計，專為直流無刷電機驅動的電動工具類產品提供快速開發支持。平臺支持多款電動工具主流控制方案，配套上位機調試與參數實時顯示功能，可高效輔助開發者完成產品開發，大幅提升方案開發效率。

整體解決方案

該平臺采用我司AiP8M7008芯片， AiP8M7008是一款電機專用8051內核MCU,內置256B的XRAM，256B的IRAM，8K的MTP ROM，并且內部還集成了多種電機專用外設：多功能定時器模塊，1路運算放大器，2路比較器，15通道12-bit高速ADC，支持UART通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

該電動工具平臺支持上位機調試，上位機系統提供調試模式和正常運行模式，用戶可對電機的啟動狀態進行調整，查看每次啟動的參數信息；控制器運行過程中，還能實時直觀監控運行參數變化，便于快速問題定位和優化。該開發平臺融合了多款電動工具產品的核心功能要素，僅需單塊開發板即可完成多款電動工具產品的開發，顯著縮短產品的開發周期。

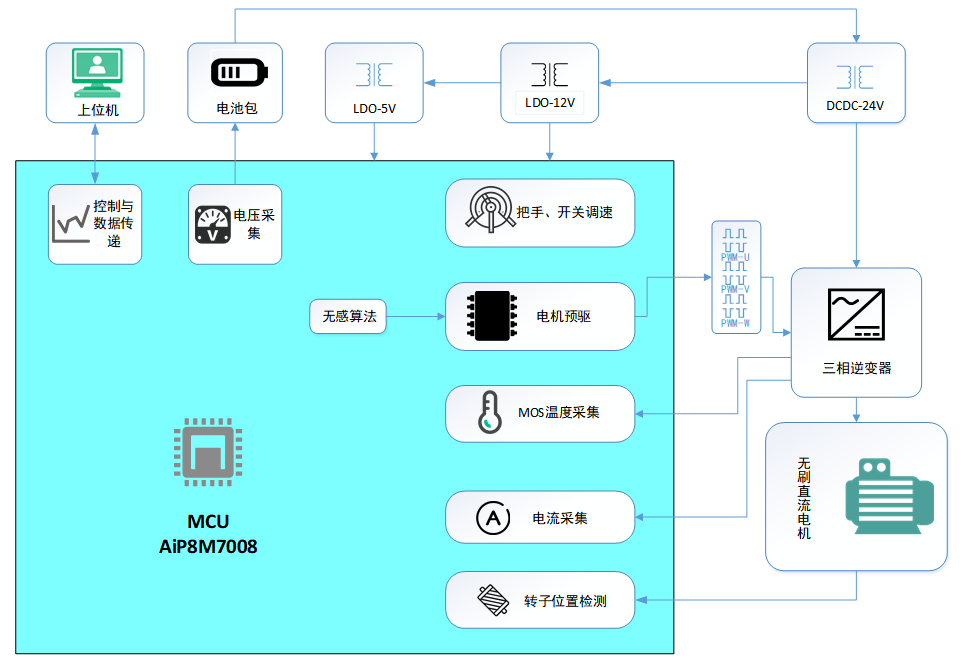

電動工具開發平臺功能框圖

平臺特色

工作電壓：DC14-24V

最大允許電流：40A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：上位機控制、把手調速、開關控制、按鍵調速

顯示方式：LED閃爍、上位機數據顯示

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~60000eRPM/min

調試方式：上位機調試模式、上位機正常運行模式、實物直接調節

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護、過溫保護

其他功能： 正反轉切換、故障報錯、上位機參數配置、上位機調試、上位機數據波形顯示

借助上位機平臺輔助開發，本電動工具開發平臺可完整呈現電機從啟動到運行的全流程調試細節，實現調試過程數據化、可視化管控。平臺搭載自研無感方波控制算法，使電機在啟動、運行等全工況下均具備優異性能表現。同時底層算法支持靈活配置，可快速完成二次開發并順利導入量產。

平臺實物

上位機參數配置界面

上位機運行模式界面

上位機調試模式界面

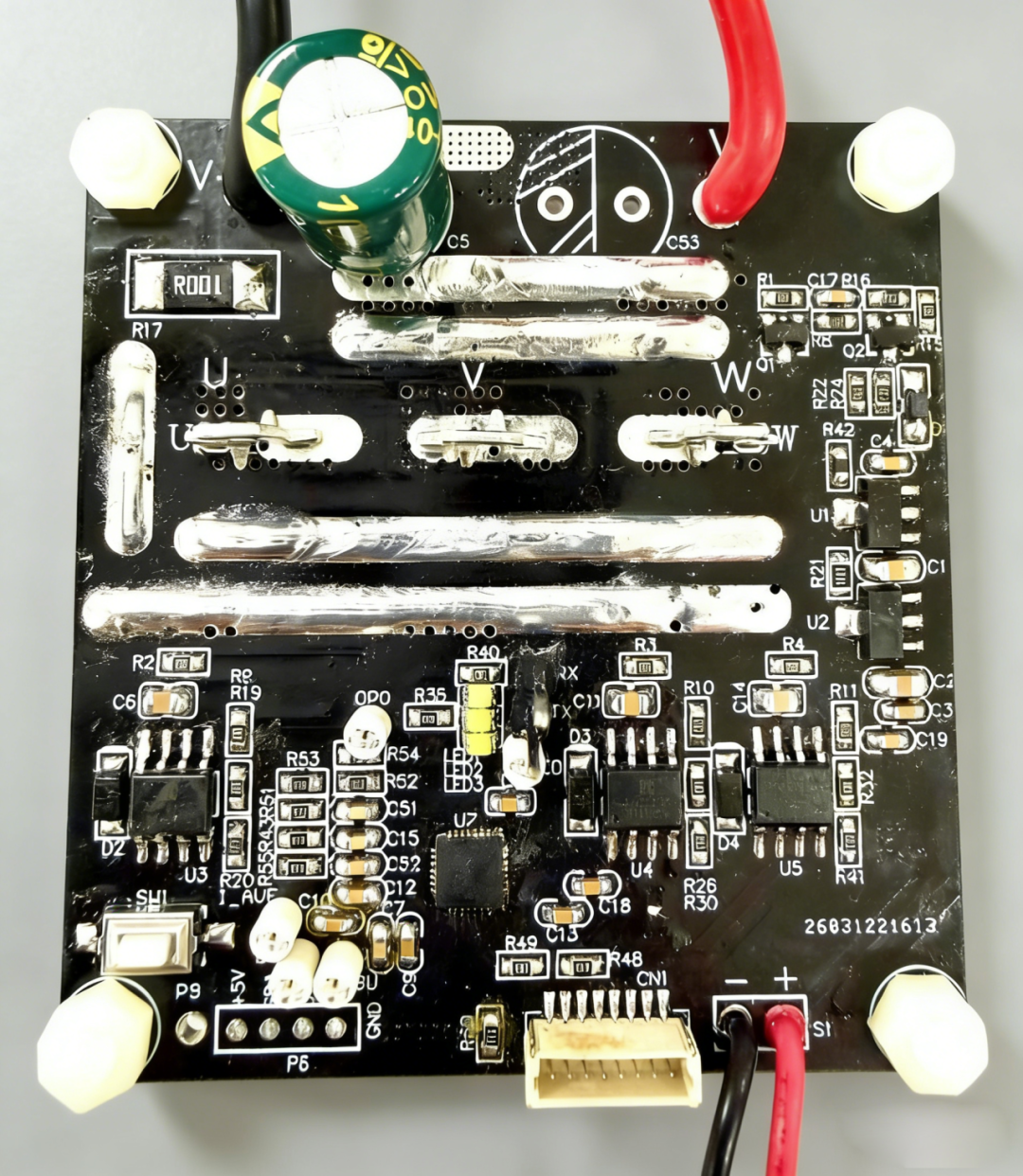

電動工具開發平臺實物正面

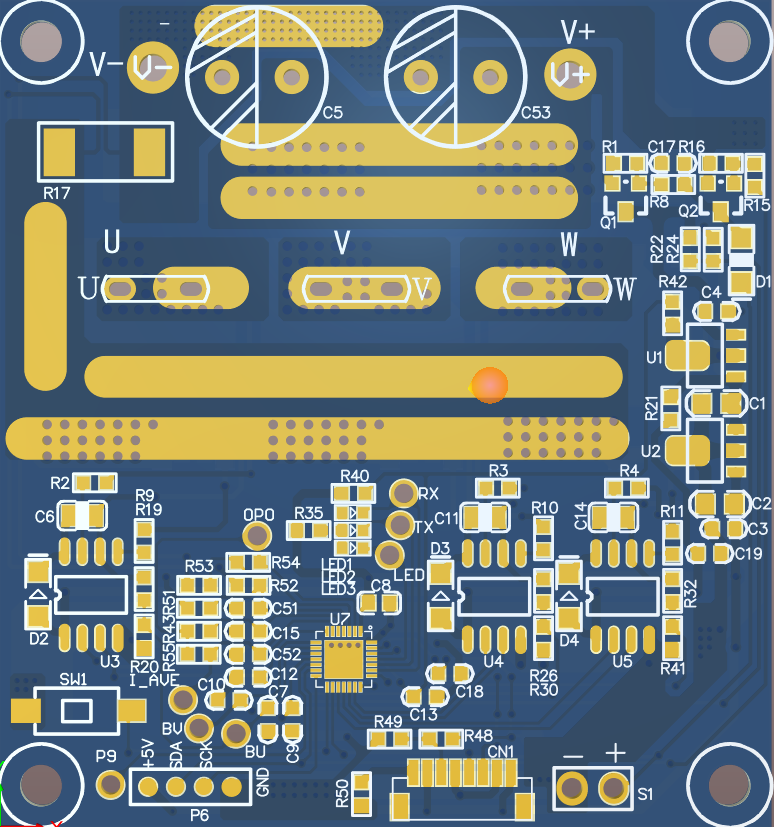

電動工具開發平臺PCB正面

MCU資源

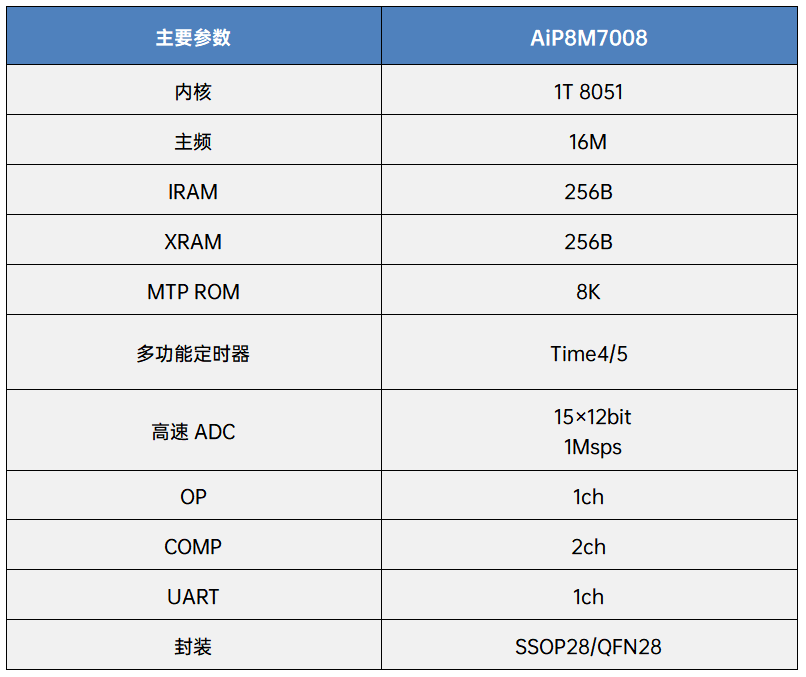

適用電動工具開發平臺的MCU：

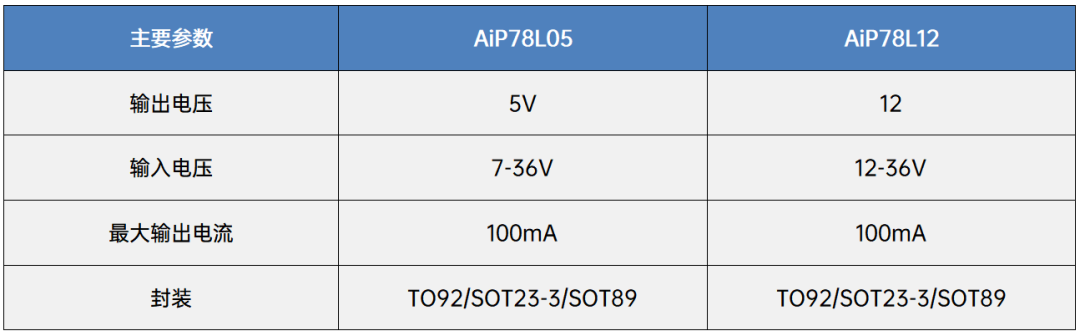

LDO：

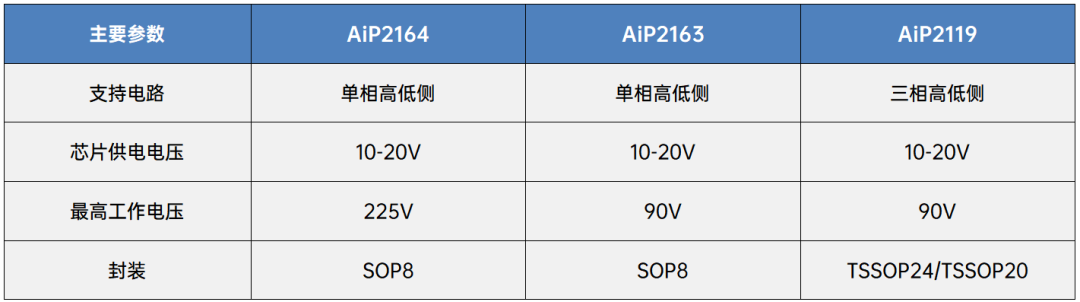

可供選擇MOS預驅：

結語

中微愛芯電動工具開發平臺，以其高性能的MCU為核心，借助上位機平臺的有效輔助開發，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的無感方波電動工具解決方案。該硬件開發平臺結合上位機能夠?qū)崿F(xiàn)電動工具類產品的快速開發，強化方案開發過程中的細節管控。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
