在 AC-DC 適配器、USB PD 快充、反激式電源等電力轉換場景中，傳統肖特基二極管效率低、CCM 模式下關斷延遲、待機功耗高、多拓?fù)浼嫒菪圆睢?a href="http://m.makelele.cn/v/tag/82/" target="_blank">PCB 空間占用大等問題，成為電源系統設計的核心痛點。作為電力轉換的 “效率關鍵”，同步整流芯片的開關速度、電壓耐受能力、多模式適配性與集成度，直接決定了終端產品的能效水平、穩定性與小型化程度。

為解決同步整流設計的多重難題，作為南芯一級代理商，佰祥電子本期為您深度解析一款專為反激變換器打造的高性能同步整流芯片 —— 南芯 SC3510。它以原生集成 100V 功率 MOSFET + 快速關斷驅動 + 專利導通檢測的一體化設計，憑借五大核心優勢，成為中高壓同步整流電源設計的標桿級器件。

一、原生集成：一體化架構設計，適配多拓?fù)湔餍枨?/p>

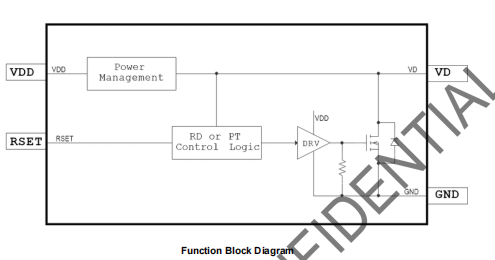

SC3510 并非簡單的功率 MOSFET 與驅動電路的組合拼接，而是立足于反激變換器全場景整流需求的一體化原生架構設計。它將 100V 高壓功率 MOSFET、超快關斷比較器、自適應導通檢測電路、UVLO 欠壓鎖定模塊高度集成，在 QFN5x6 緊湊型封裝內實現了高電壓耐受、多模式兼容、高效率整流與高可靠性運行的四重平衡，無需輔助繞組供電，完美適配 DCM/CCM/QR 模式反激電源、高 / 低邊整流拓?fù)涞囊徽臼酵秸鹘鉀Q方案。

二、五大核心亮點，破解同步整流設計痛點

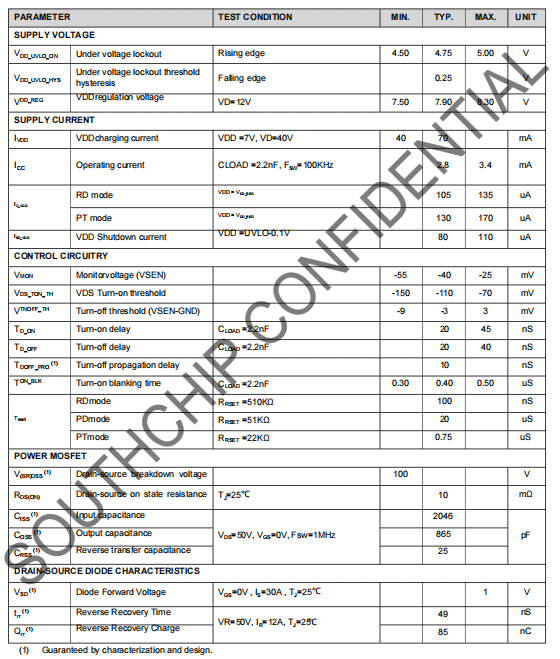

作為支持 100V 高壓耐受的快速關斷同步整流芯片，SC3510 以差異化的集成設計與高性能表現，解決了傳統同步整流方案效率低、關斷慢、兼容性差、待機功耗高、外圍復雜等痛點，核心參數為 VD 端 100V 耐壓、10ns 關斷傳播延遲、低至 80μA 關機電流，支持高 / 低邊雙拓?fù)湔?，成為中高壓電源同步整流設計的優選器件。

1. 高壓寬域兼容，適配多模式反激拓?fù)?/p>

面對反激電源高壓輸入、多工作模式切換的需求，SC3510 以強悍的兼容能力構筑穩定整流基礎：
（1）支持 VD 端 100V 高壓耐受，輕松應對 AC-DC 適配器、USB PD 快充的高壓輸入場景，電壓裕量充足；
（2）原生兼容 DCM（斷續導電模式）、CCM（連續導電模式）、QR（準諧振模式）反激變換器，無需額外配置即可適配不同拓?fù)湓O(shè)計；
（3）支持高邊與低邊兩種同步整流拓?fù)?，單芯片覆蓋多類電源架構，降低多項目開發成本。

2. 超快關斷響應，突破 CCM 模式效率瓶頸

CCM 模式下的關斷延遲是傳統同步整流芯片的核心痛點，SC3510 在開關速度上實現革命性突破：
（1）內置超快關斷比較器與驅動電路，關斷傳播延遲低至 10ns，即使在 CCM 模式下也能精準關斷，避免反向?qū)〒p耗；
（2）集成 10mΩ 低導通電阻功率 MOSFET，大幅降低傳導損耗，搭配實時導通壓降監測功能，進一步優化能量損耗；
（3）反向恢復時間僅 49ns、反向恢復電荷 85nC，開關損耗遠低于傳統肖特基二極管，顯著提升電源整機效率。

3. 低功耗深度優化，滿足嚴苛待機要求

待機功耗是電源產品的關鍵指標，SC3510 在功耗控制上實現全場景優化：
（1）關機電流低至 80μA，RD 模式靜態電流最大 135μA，PT 模式最大 170μA，大幅降低電源待機功耗，輕松滿足能效標準；
（2）無需輔助繞組供電，通過內置 70mA 電流源為 VDD 供電，減少外圍供電電路損耗，簡化電源拓?fù)洌?br /> （3）VDD 電壓范圍寬至 4.5-12V，支持 UVLO 欠壓鎖定功能（滯回 0.25V），確保低電壓下穩定工作，進一步優化輕載功耗。

4. 專利檢測 + 全景保護，守護整流全流程安全

精準的導通檢測與完善的保護機制是同步整流安全運行的核心，SC3510 配備全維度防護體系：
（1）導通檢測：搭載專利可編程導通檢測電路，支持 RD（上升檢測）與 PT（平臺時間）兩種模式，通過 RSET 引腳靈活配置，有效避免 DCM/QR 模式下寄生振蕩導致的誤導通；
（2）電壓電流保護：VD 端支持 - 1~100V 寬電壓范圍，RSET 引腳耐壓達 6.5V，內置 VDD 欠壓鎖定、過壓保護，從引腳到芯片核心實現全鏈路防護；
（3）環境與 ESD 防護：結溫工作范圍 - 40℃~125℃，支持 2KV 人體模型（HBM）ESD 防護、1KV 帶電設備模型（CDM）防護，適應復雜電磁環境與極端溫度場景。

5. 緊湊封裝 + 極簡外圍，釋放 PCB 寶貴空間

在迷你適配器、集成式電源等小體積場景中，器件體積與外圍復雜度直接決定產品形態，SC3510 做到了小型化與極簡設計的雙重突破：

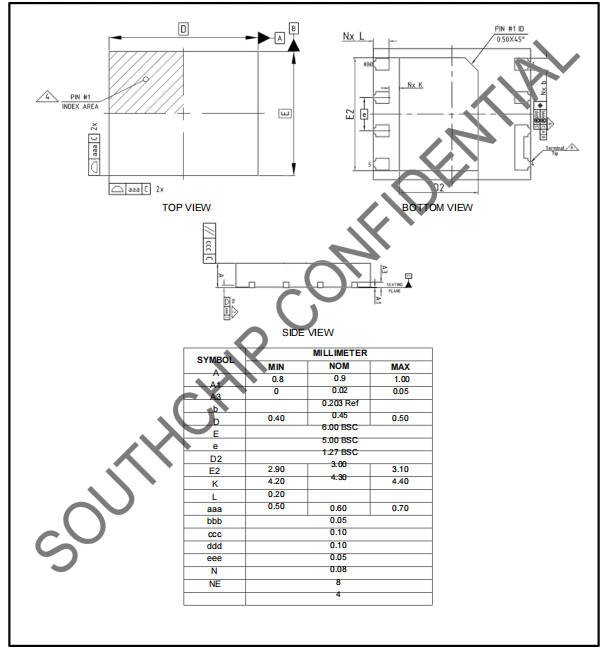

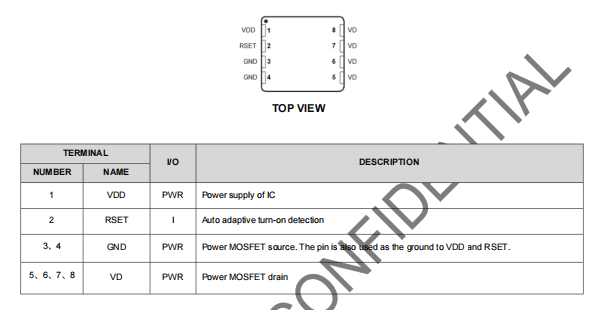

（1）采用業界主流的 QFN5x6（6.0mm×5.0mm×0.9mm）緊湊型封裝，集成度高，無需額外搭配功率 MOSFET 與驅動芯片，大幅縮減 PCB 占用面積；
（2）封裝熱阻優異，結到殼熱阻僅 1.5℃/W，結到環境熱阻 50℃/W，散熱性能突出，適配高功率密度電源設計；
（3）外圍僅需搭配 0.1-1μF VDD 濾波電容、RSET 配置電阻等基礎無源器件，即可實現完整同步整流方案，大幅簡化 PCB Layout，縮短產品開發周期。

三、產品核心價值與定位

總體而言，SC3510 絕非一款簡單的 “MOSFET + 驅動” 組合器件，而是在高壓耐受、快速關斷、低功耗控制、多模式兼容、小型化集成之間，做出了極其精準的工程取舍，這充分體現了南芯在電力轉換芯片領域的深厚技術底蘊。

憑借一體化集成架構、100V 高壓耐受、10ns 超快關斷、專利導通檢測與堡壘級安全防護，SC3510 完美契合 AC-DC 適配器、USB PD 快充、反激式可變電壓電源、AC-DC 輔助電源的設計需求，成為中高壓同步整流電源設計的優選利器。

作為南芯的一級代理商，佰祥電子不僅提供原裝正品的 SC3510 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的同步整流電源產品在消費電子、工業電源等領域?qū)崿F(xiàn)更高效、更可靠的落地。

面向電源產品高效率、小型化、高功率密度的發展趨勢，SC3510 以集成化、高兼容、高效率、高安全的核心優勢，必將成為中高壓同步整流電源設計中不可或缺的核心器件，為終端產品的能效升級與性能優化提供核心動力。
