EtherCAT轉CANopen網關模塊在工業機器人系統中的典型應用案例解析

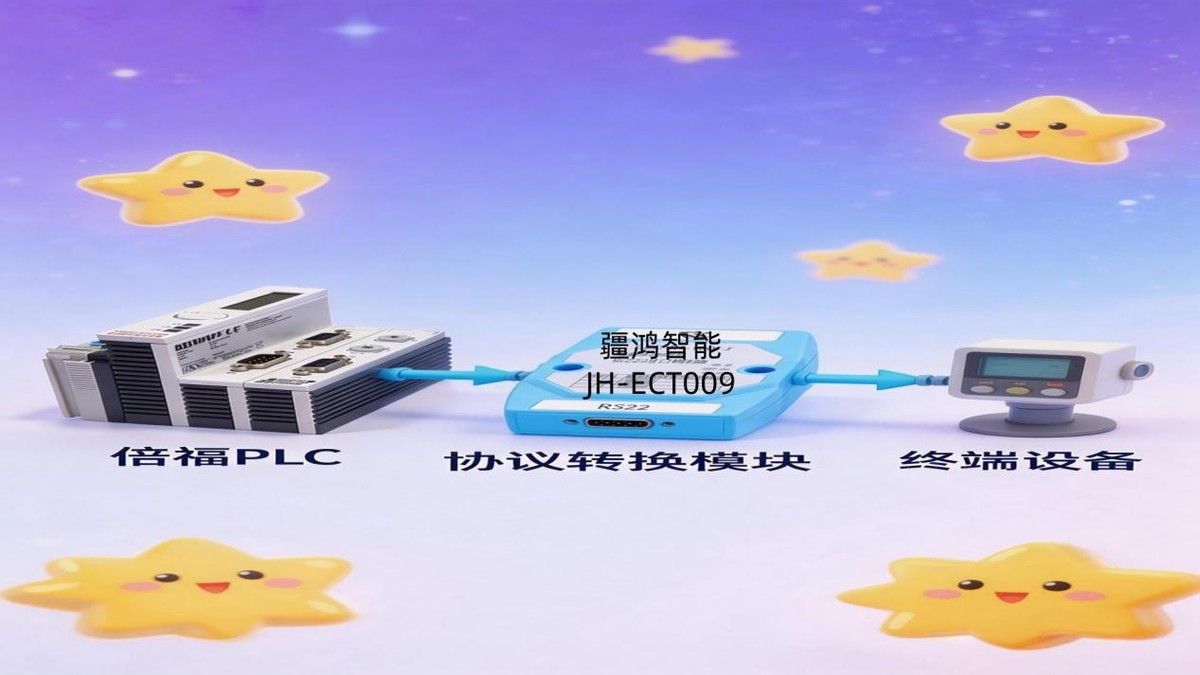

在現代工業自動化產線中，高可靠性的通信與精確的運動控制是保障生產質量與效率的核心要素。某大型制造企業車間采用基于EtherCAT協議的高性能運動控制器主站，以實現對生產設備的實時、高速運動控制。與此同時，車間內大量傳感器（如溫度、壓力、位置等）采用CANopen通信協議，負責采集過程數據，為生產監控與調節提供依據。為實現EtherCAT主站與CANopen從站傳感器之間的互聯互通，企業選用疆鴻智能JH-ECT009網關，完成EtherCAT至CANopen的協議轉換，從而構建統一、高效的工業自動化通信網絡。

硬件連接

完成疆鴻智能JH-ECT009網關的EtherCAT端口與運動控制器主站EtherCAT端口的物理鏈路對接，確保通信線路滿足高速實時通信的電氣穩定性要求。隨后，將網關的CANopen接口接入CANopen從站傳感器所掛載的CAN總線網絡，須嚴格校核CAN_H與CAN_L信號極性，并依據現場總線規范正確配置終端匹配電阻。

軟件配置

利用網關配套的配置軟件，對其執行參數化配置。具體包括：設定EtherCAT主站側通信參數、定義CANopen從站節點地址（Node ID）及總線通信速率等關鍵參數。配置過程中，應依據實際系統需求對上述參數進行整定與優化，以確保網關能夠精確完成EtherCAT與CANopen之間的協議轉換與數據映射。

技術參數

JH-ECT009在EtherCAT一側為EtherCAT從站，在CANopen一側可以作為CANopen主站。

ESI文件由配置工具自動生成

支持最大的輸入字節數為500字節，最大的輸出字節為500字節

CANopen支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制

最大連接數：126個從站

接收PDO數量：512

發送PDO數量：512

總結

在工業自動化的未來演進中，隨著新型技術的不斷涌現，通信協議之間的兼容性與互操作能力將成為系統集成的核心挑戰。疆鴻智能JH-ECT009協議轉換網關作為異構網絡間的關鍵互聯設備，將在多類型工業場景中發揮愈加重要的作用，助力實現現場總線與實時工業以太網的無縫融合，從而推動工業自動化向更高層次的集成化與智能化發展。
