0. 引言

在微電子與信息產業飛速發展的今天，高分子材料扮演著不可或缺的角色。其中，低介電常數（Low-k）和高介電常數（High-k）兩類材料因其截然相反的介電特性，分別服務于“信號高速傳輸”和“高效能量存儲”兩大核心需求。本文將從基本概念、形成機理、化學結構、性能特征、應用領域及主要生產商等多個維度，對這兩類材料進行系統梳理。

一、基本概念：何為介電常數？

介電常數（k）是衡量材料在電場中儲存電能能力的物理量。通常以二氧化硅（k≈3.9）作為基準線：

低介電常數（Low-k）材料：介電常數低于3.9，追求最小化極化，以降低信號延遲和能量損耗。

高介電常數（High-k）材料：介電常數高于3.9，追求最大化極化，以提升電荷存儲密度。

用一個簡單的比喻來理解：Low?k材料就像高速公路，信號“跑得快、不堵車”；High?k材料就像立體停車場，電荷“存得多、密度高”。

二、形成機理：極化能力的反向調控

兩類材料的本質差異源于對極化能力的工程化調控。

1. Low?k材料的形成機理：最小化極化

核心策略是降低材料在電場中的極化響應，具體包括三條路徑：

降低分子極化率：引入氟原子或含氟側基（如—CF?），形成低極性的C?F鍵；或采用非極性骨架（如聚丙烯、聚苯乙烯）。

增大自由體積：引入大體積側基（金剛烷基、三甲基硅烷基）或扭曲、非平面結構單元，阻礙分子鏈緊密堆積，增加分子間空隙。

引入氣相（最有效）：通過發泡、模板法、溶膠?凝膠等工藝在聚合物基體中制造納米級孔洞（空氣的k=1），將整體介電常數可降至1.5以下。同時需進行疏水處理，防止吸濕導致介電常數反彈。

2. High?k材料的形成機理：最大化極化

核心策略是增強材料的極化強度，主要依賴兩種機制：

偶極極化（本征型）：采用具有強永久偶極矩的聚合物，如聚偏氟乙烯（PVDF）。其分子鏈中電負性強的氟原子與氫原子形成高度不對稱的C?F鍵，在外電場下取向排列產生強偶極極化。通過調控結晶形態（如β晶相）使偶極子同向排列，可進一步提升介電常數。

界面極化（復合型）：在聚合物基體中填充高介電常數的無機陶瓷顆粒（如鈦酸鋇BaTiO?，k≈1000?10000）或導電填料（金屬納米粒子、碳納米管）。根據滲流理論，當導電填料濃度接近滲流閾值時，填料間形成大量微電容器結構，電荷在絕緣聚合物薄層中積聚，引發巨大的界面極化，使整體介電常數激增（可超過1000）。

三、化學結構與組成的差異

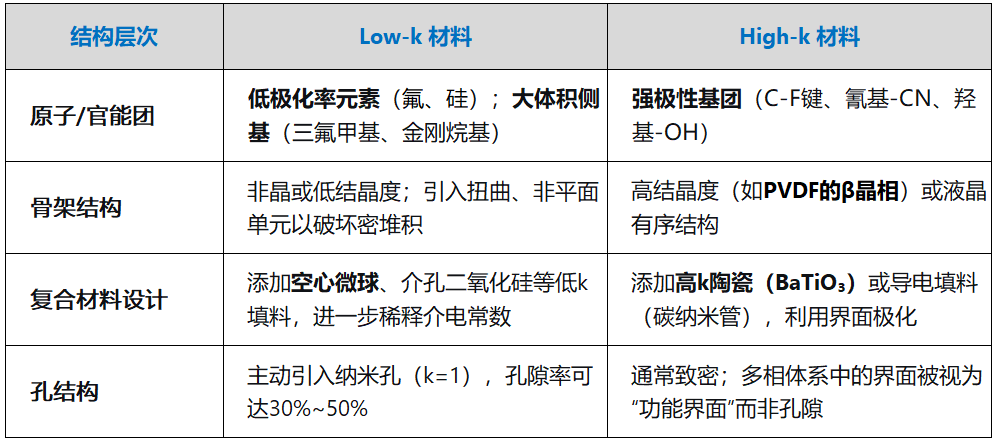

兩類材料在原子、官能團、骨架及聚集態結構上呈現系統性對立。

四、典型特征及對比

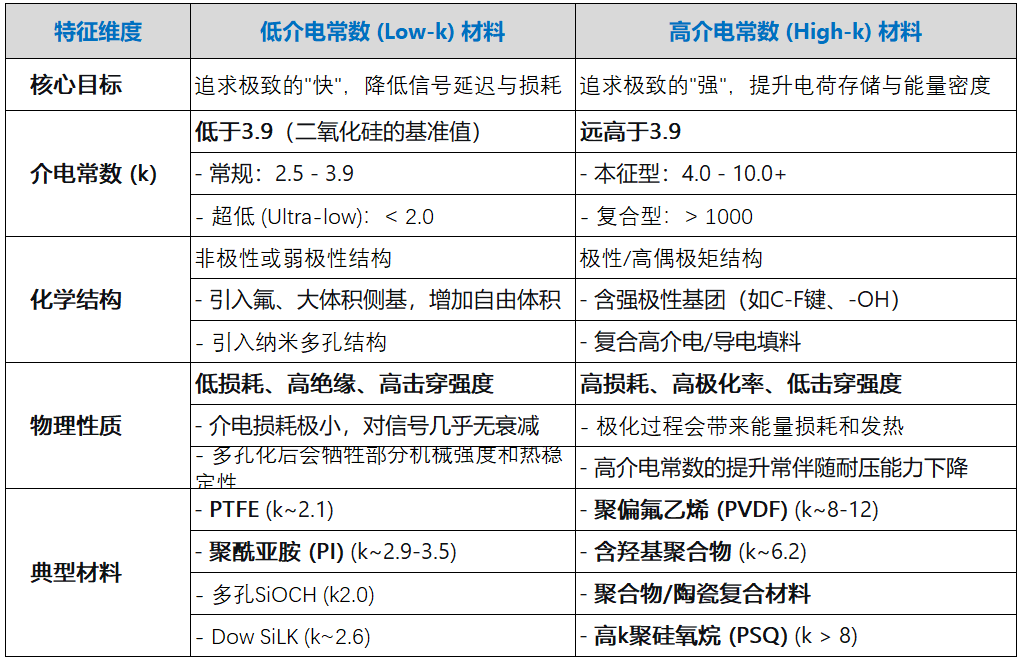

下表直觀地展示了它們在各項指標上的差異：

總結：

Low-k材料的典型特征是通過非極性、多孔的結構設計，實現低介電常數和損耗，以保障信號的高速、完整傳輸；而High-k材料則依靠強極性基團或復合材料，實現高介電常數和極化率，以提升能量存儲或調控能力。

在當前的電子工業中，這兩類材料是硬幣的兩面，分別服務于"信號高速傳輸"和"高效能量存儲/調控"這兩大核心需求。

五、主要應用領域

1. Low?k 材料的應用：為高速信號“清空跑道”

半導體芯片制造：作為層間介質（IMD），降低金屬互連線的寄生電容，減少RC延遲和串擾。從90nm節點至當前3nm及更先進制程，Low?k材料不可或缺。

高速通信與AI服務器：用于5G/6G基站、AI服務器及高性能計算設備的印制電路板，保障100Gbps以上數據流的信號完整性。

先進封裝技術：在3D IC、Chiplet、高帶寬內存（HBM）中用作高頻基板和硅通孔（TSV）側壁絕緣。

柔性電子與顯示：作為柔性顯示器的鈍化層或絕緣保護層，滿足可穿戴設備對柔韌性和低介電的雙重要求。

其他：航天航空高頻線纜、汽車雷達、光刻膠材料等。

2. High?k 材料的應用：為能量存儲“鋪路筑壩”

半導體晶體管技術：用作柵極絕緣層，在保持高電容的同時允許使用較厚的物理絕緣層，顯著降低量子隧穿漏電流，是延續摩爾定律的關鍵。

能量存儲與電容器：用于嵌入式電容器、超級電容及電荷俘獲型存儲電容，通過高介電常數提高單位體積的電能存儲密度，實現器件小型化。

柔性電子與傳感器：作為有機薄膜晶體管（OTFT）的柵介質，實現低壓驅動（低至3V）；或用于高靈敏度壓力、應變傳感器。

驅動器與人工肌肉：介電彈性體（DE）驅動器的核心材料，在電場下將電能轉化為機械形變，用于軟體機器人和人工肌肉。

其他新興應用：非易失性存儲器、光電探測器、瞬態電子器件等。

六、主要生產商

兩類材料的生產商高度重合，市場呈現 “寡頭主導、巨頭林立” 的格局，主要由美、日、歐化工及電子材料巨頭主導，同時中國企業正在特定細分領域快速崛起。

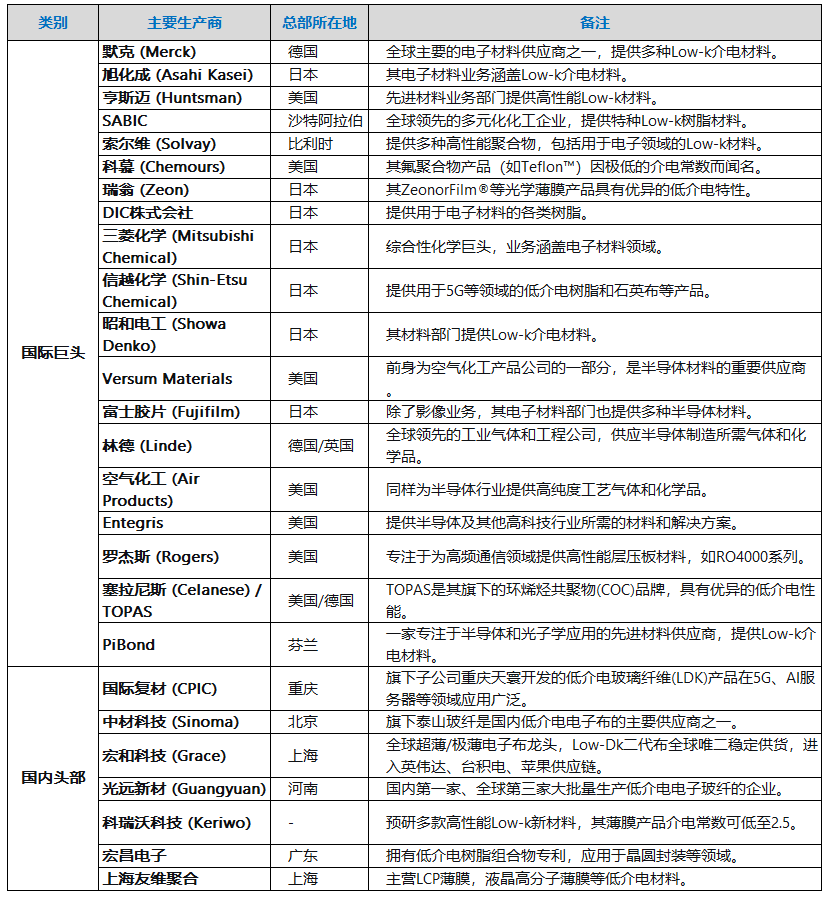

Low-k 高分子材料主要生產商

Low-k 材料主要用于降低芯片內部的信號延遲和功耗，其生產商多為全球知名的化學和材料集團。

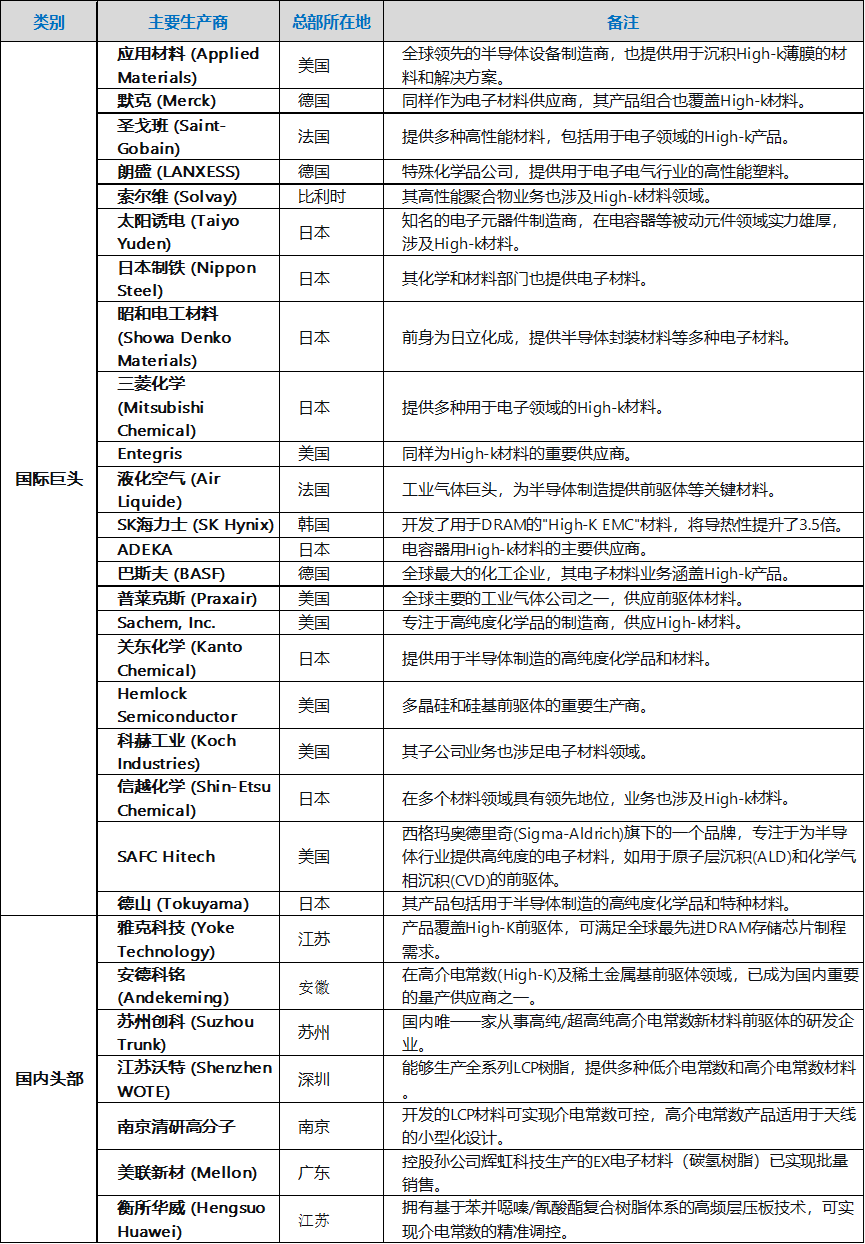

High-k 高分子材料主要生產商

High-k材料主要用于制造電容器和作為晶體管柵極絕緣層，其生產商名單體現了從傳統化工到前沿科技企業的廣泛參與。

總的來說，Low-k和High-k高分子材料的生產商名單高度重合，市場呈現出 “寡頭主導、巨頭林立” 的特點。無論是德國的默克、巴斯夫，美國的應用材料，還是日本的信越化學、旭化成，這些化工和電子材料的巨頭們憑借其深厚的技術積累和完整的產業鏈布局，主導著這個市場。與此同時，以中國為代表的新興力量正在細分領域快速追趕，有望在未來改變這一格局。

七、典型材料舉例

7.1 Low?k 典型材料

聚四氟乙烯（PTFE）：k≈2.1，極低損耗，廣泛用于高頻線纜和基板。

聚酰亞胺（PI）：k≈2.9?3.5，耐高溫，用于柔性電路和芯片鈍化層。

多孔SiOCH：k≈2.0，通過引入甲基和納米孔實現超低k，用于先進芯片互連。

液晶聚合物（LCP）：k≈2.4?3.0，兼具低介電和低吸濕，是5G天線的理想材料。

7.2 High?k 典型材料

聚偏氟乙烯（PVDF）：k≈8?12，本征高偶極矩，通過β晶相調控可進一步提升，用于電容器和傳感器。

BaTiO?/PVDF復合材料：k可達50?100，通過陶瓷填料實現高介電常數，用于嵌入式電容器。

含羥基聚合物：k≈6.2，通過氫鍵增強極化，用于柵極絕緣層。

高k聚硅氧烷（PSQ）：k>8，可溶液加工，用于有機薄膜晶體管。

八、總結與展望

低介電常數與高介電常數高分子材料，一個為了信號傳輸而“避之不及”，一個為了能量存儲而“趨之若鶩”，它們共同構成了現代電子工業的基礎材料版圖。Low?k材料通過非極性、多孔結構實現低損耗、高速信號傳輸，是5G、AI和先進封裝的關鍵；High?k材料則通過強極性基團或復合填料實現高能量密度，是儲能器件和低壓晶體管的核心。

當前，兩類材料的研究前沿都指向“兼得”——例如，利用高熵聚合物共混、周期性納米孔與有序極性鏈協同設計等策略，試圖同時獲得低介電損耗和高擊穿強度，或高介電常數與低損耗。隨著電子器件向更高頻率、更高集成度和更低功耗發展，這兩類材料將繼續扮演不可或缺的角色，而中國企業在其中的參與度和話語權也在日益增強。
