智聯印刷脈搏——EtherCAT轉CANopen讓基恩士PLC掌控同步節拍

在印刷行業，多單元同步控制與紙幅張力穩定是保障產品質量的核心。某大型造紙企業面臨基恩士PLC（EtherCAT協議）與施耐德變頻器（CANopen協議）的通訊壁壘，導致烘缸傳動系統同步性差、張力波動大。項目團隊引入疆鴻智能JH-ECT009協議轉換網關，創新性構建“施耐德變頻器主站+EtherCAT從站”架構，實現高速高精協同控制，推動產線效率與品質雙提升。

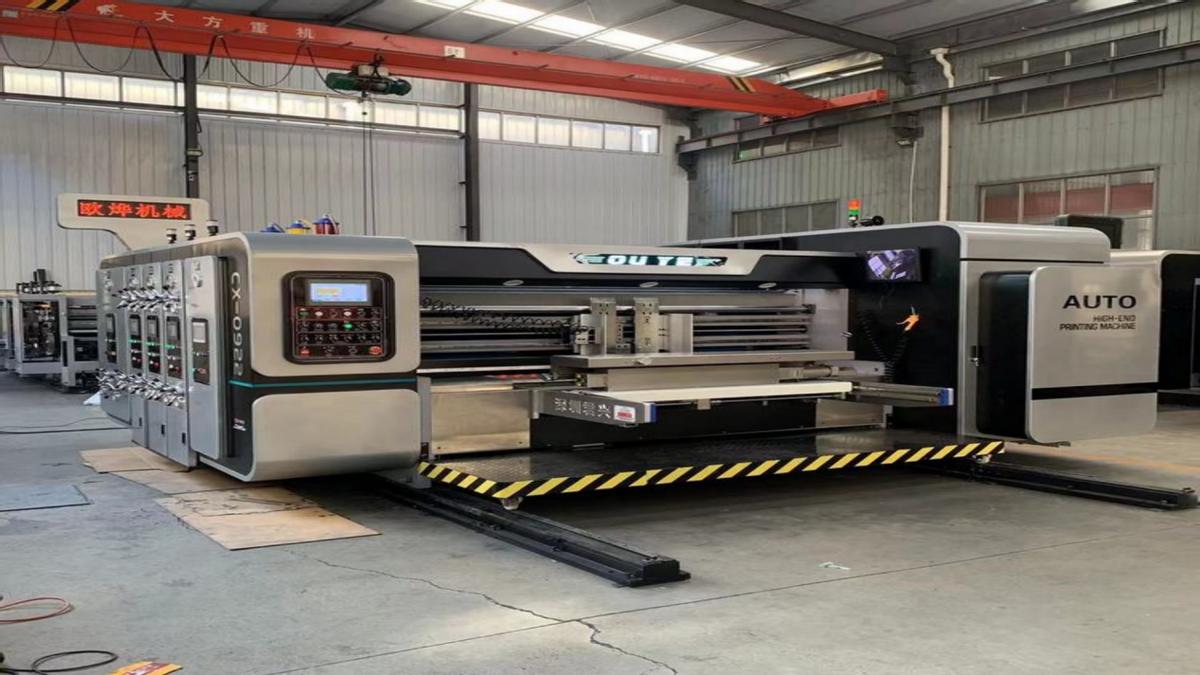

項目痛點與解決方案： 印刷機需多電機同步驅動紙張傳輸，烘缸段要求低速高轉矩輸出。但基恩士PLC的EtherCAT協議與施耐德變頻器的CANopen協議無法直連，導致速度響應滯后、張力波動超10%。通過部署JH-ECT009網關，將PLC的EtherCAT信號實時轉換為CANopen協議，設定變頻器為主站，PLC為從站，實現閉環同步控制。網關內置的同步時鐘補償技術，使多軸傳動同步誤差≤50μs，滿足0.5%張力精度要求。

網關核心價值與成效：

1.

高精度同步與實時控制：支持EtherCAT 100Mbps全雙工通訊，CANopen波特率最高1Mbps，確保烘缸轉速與張力動態響應；

2.

深度診斷與智能運維：實時監測變頻器電流、溫度等參數，過載或過熱時自動觸發PLC報警，故障響應時間縮短60%；

3.

柔性適配與成本優化：兼容施耐德ATV630/930系列變頻器，無需更換現有設備，改造周期縮短40%，單線年增效超200萬元；

4.

環境適應性：金屬外殼防護等級IP20，抗電磁干擾設計，適應印刷車間高溫高濕環境。

項目成果： 改造后，紙張張力波動降至±2N，廢品率降低15%；同步精度提升使印刷套準誤差≤0.1mm，設備綜合效率（OEE）提高20%。系統可無縫對接MES，實現生產數據透明化。

總結： 協議壁壘是設備異構化產線的普遍痛點。疆鴻JH-ECT009網關通過高性能協議轉換與邊緣智能，破解了印刷機械的“通訊孤島”，為多軸同步控制提供可靠基礎。該方案不僅保障工藝精度，更以低成本改造路徑加速印刷行業智能化升級，成為柔性制造與降本增效的典范
