本文是《GD32VW553上的UART實踐》。

目錄

開發環境搭建

VSCode軟件調試環境搭建

芯片資源 - Uart

UART功能調試

Git鏈接

開發者貢獻名單

1 開發環境搭建

1.1 軟件下載鏈接

RT-Thread 環境：https://github.com/RT-Thread/rt-thread/tree/master/bsp/gd32/risc-v/gd32vw553h-eval

方案一：可以使用git工具直接拉取RT-Thread整包：git clone https://github.com/RT-Thread/rt-thread.git

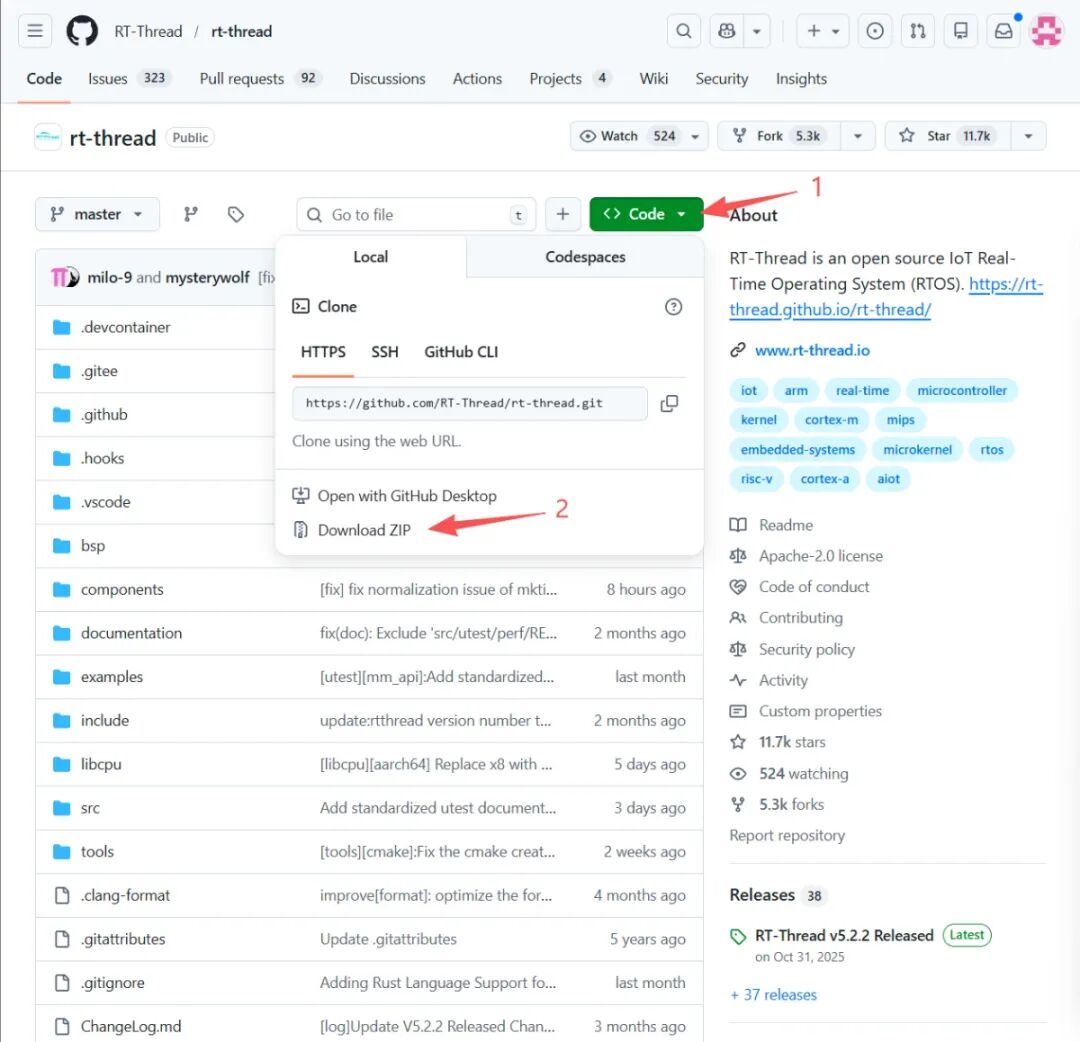

方案二：可以直接從git界面下載zip整包，本地解壓；

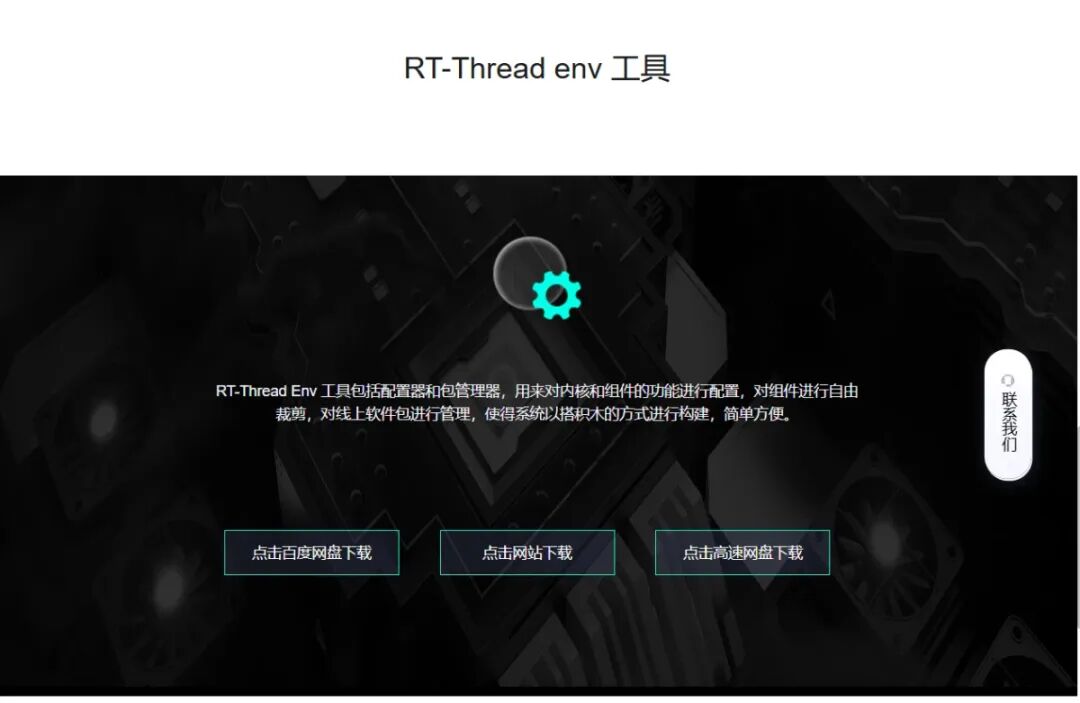

RT-Thread ENV工具：https://www.rt-thread.org/download.html#download-rt-thread-env-tool

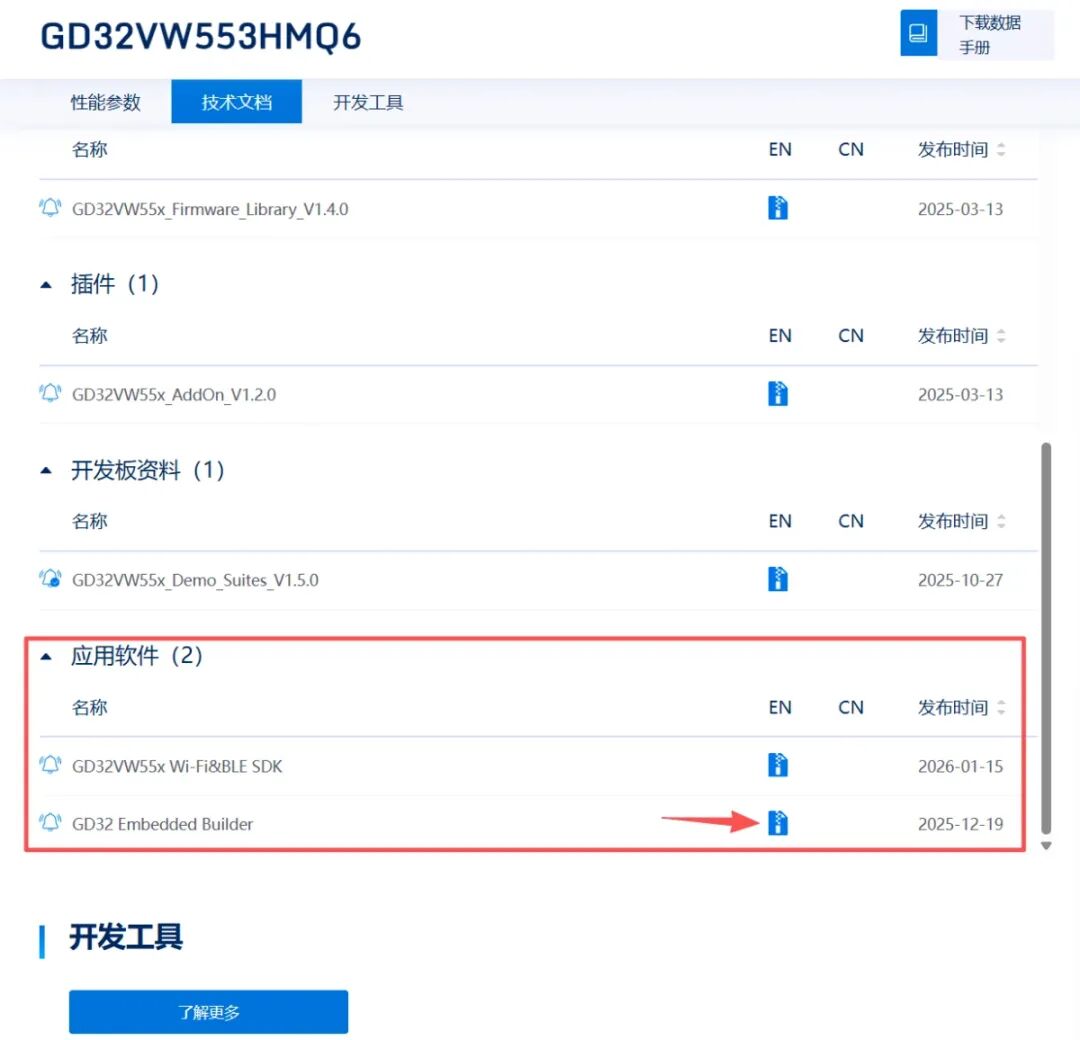

編譯器工具鏈：https://www.gigadevice.com.cn/product/mcu/mcus-product-selector/gd32vw553hmq6

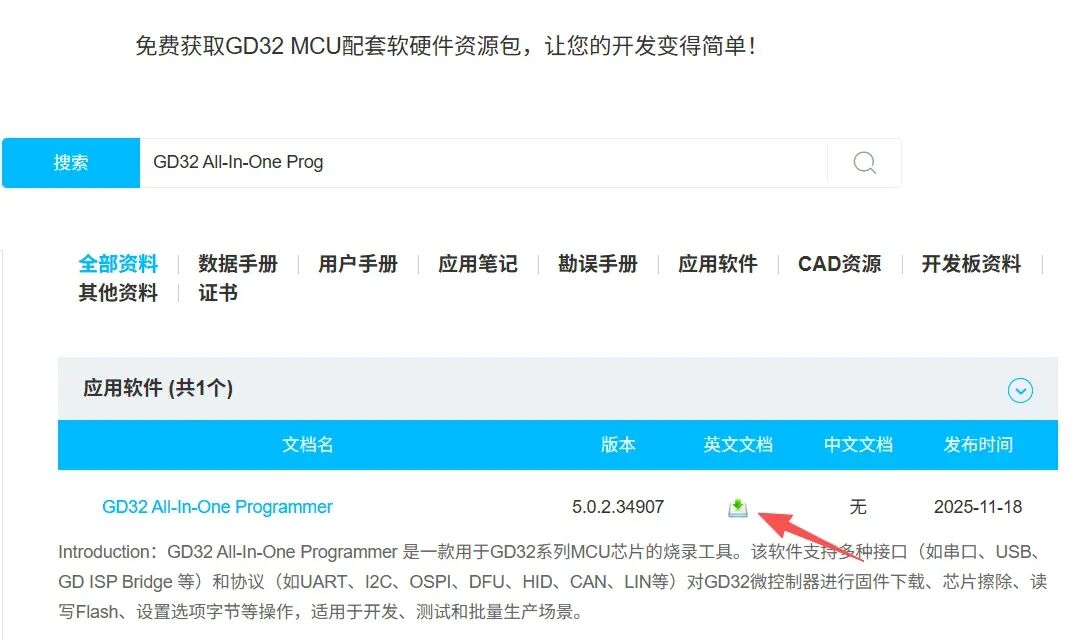

固件燒錄工具GD32AllInOneProgrammer：https://www.gd32mcu.com/cn/download?kw=GD32+All-In-One+Programmer&lan=cn

1.2 環境配置

1.2.1 RT-Thread ENV工具配置

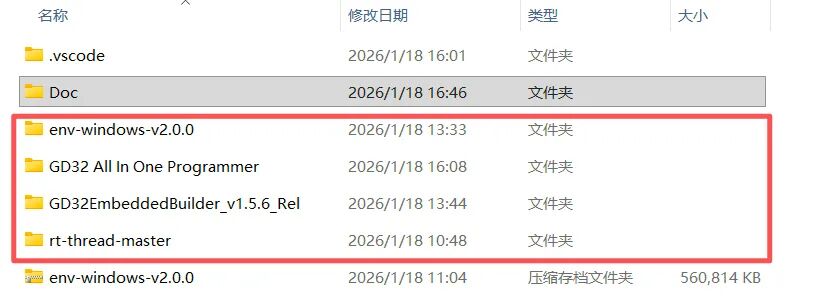

將1.1->第3小節：鏈接中下載的文件拷貝至工作文件夾(此處為筆者習慣，僅供參考，可跳過)；

打開路徑中的exe文件運行RT-Thread ENV工具，此時該文件會自動配置Windows下的環境變量；

此處需要注意輸出文件中包含的環境變量的設置，當我們解壓并使用后，再次移動軟件位置時，記得將環境變量同步更改，否則可能會報錯，無法找到pkgs指令；若是不會修改環境變量，最簡單的解決方案就是刪除當前的ENV整包，然后在需要安裝的位置重新解壓，并運行即可；

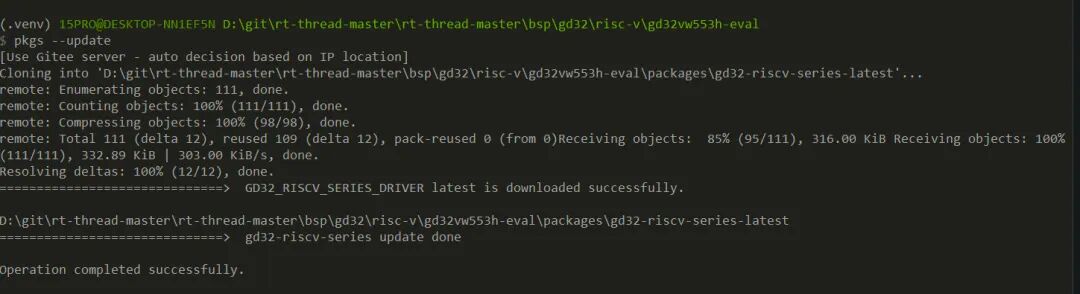

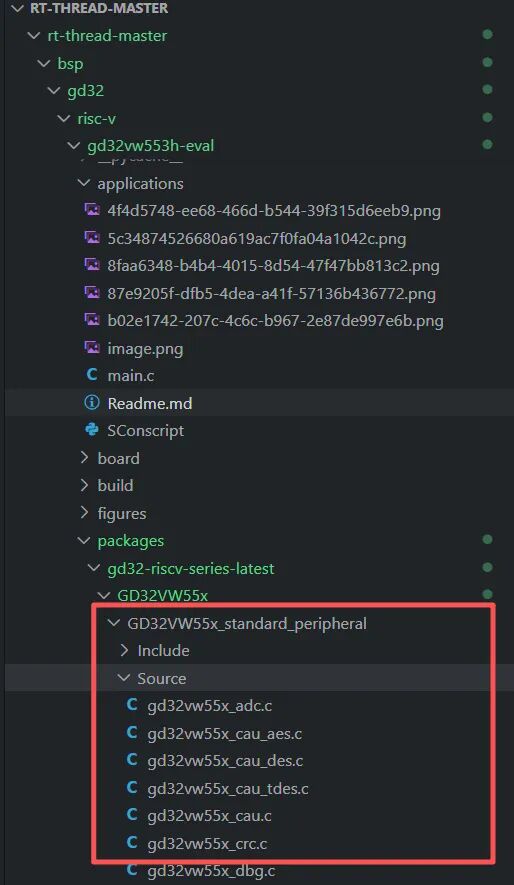

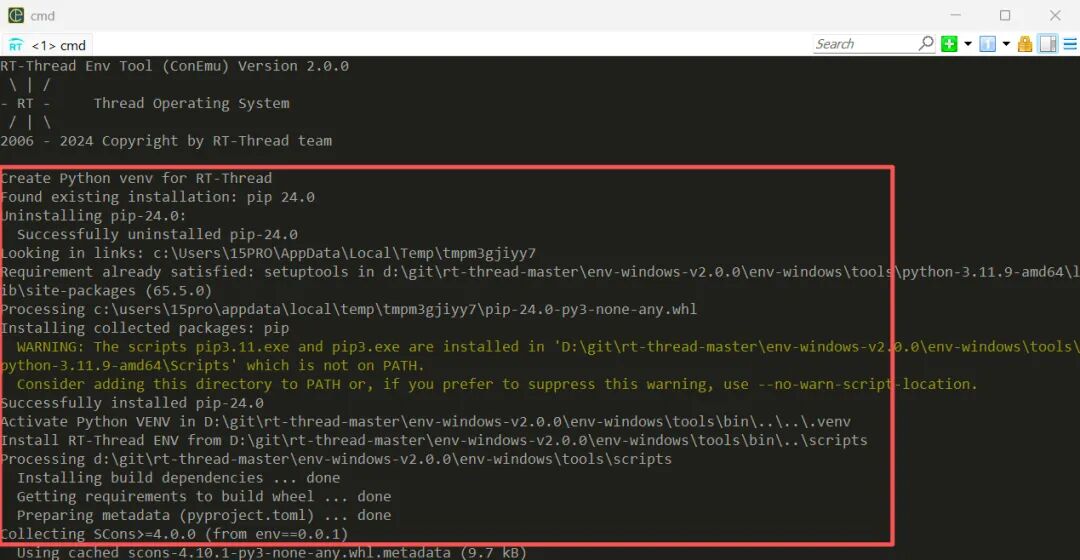

當軟件環境配置完成后，分別運行pkgs —upgrade、pkgs —update,此時觀察倉庫可以發現倉庫中增加了packages文件夾，里面包含了gd32的lib庫；

1.2.2 GD32編譯鏈環境搭建

對于任意一款芯片的編譯肯定都需要適配交叉編譯工具鏈，一般這部分廠商都有提供，本次需要將交叉編譯工具集成到RT-Thread的環境中；

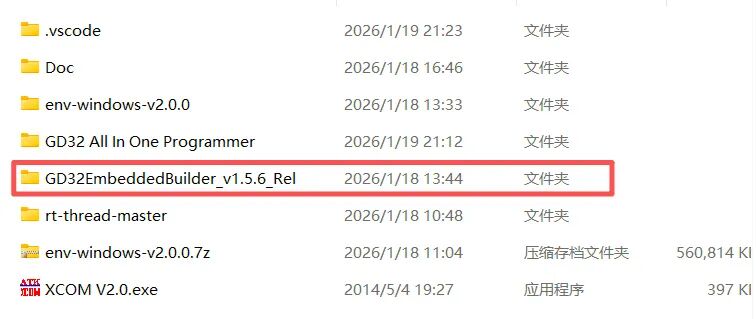

由于在第一章1.1已經下載好了編譯器工具鏈，首先需要選擇一個自己想要放置編譯鏈的地方解壓工具鏈；

然后在RT ENV環境下運行下面命令，注意：PTAH=后面跟著的路徑需要改為自己的路徑，下方指令不可直接復制粘貼使用！下方指令不可直接復制粘貼使用！下方指令不可直接復制粘貼使用！

setRTT_EXEC_PATH=E:\GD32\GD32VW5\GD32EmbeddedBuilder_v1.5.4_Rel\Tools\RISC-V Embedded GCC\8.2.0-2.2-20190521-0004\bin

運行完成后，在gd32vw553h-eval的目錄下直接執行scons -j128編譯即可；

記得一定要在\rt-thread-master\bsp\gd32\risc-v\gd32vw553h-eval，這個目錄下執行，其中j后面跟著的數字是指使用幾個核進行編譯，可根據自己的電腦實際性能調整；

編譯完成后既可以看到文件夾中多了rtthread.bin文件，該文件就是后面需要下載到板卡的二進制文件；

1.3 固件燒錄(直接按照git中完成)

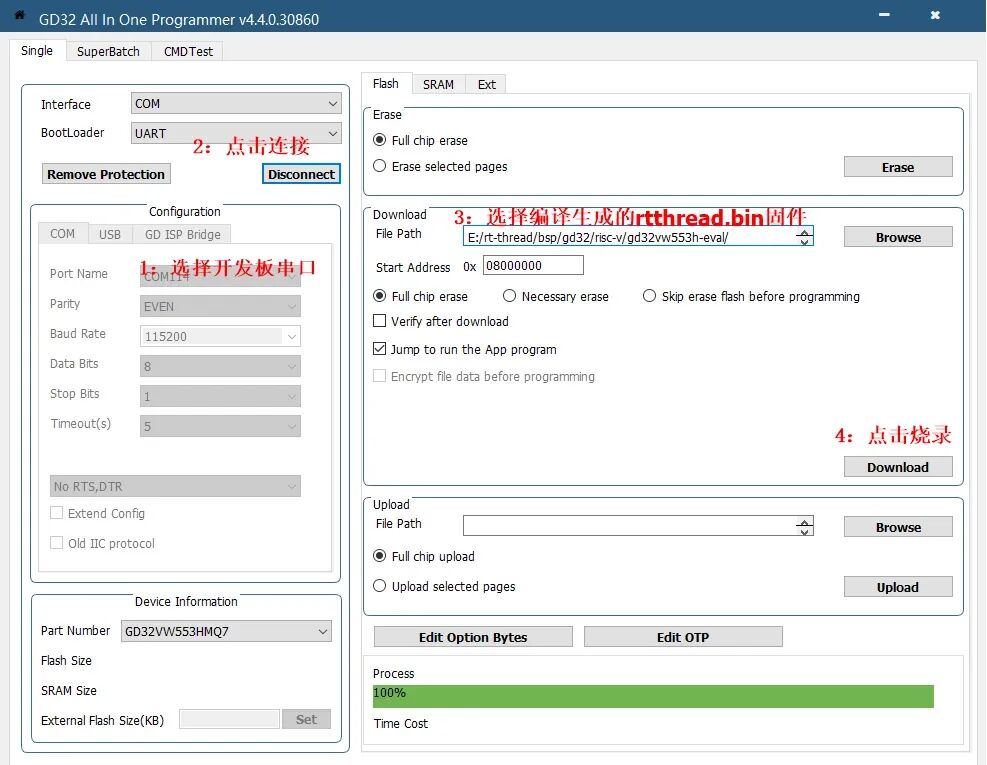

固件燒錄需要使用上述的第一章1.1中下載的GD32AllInOneProgrammer軟件，燒錄說明位于燒錄軟件下的Doc文件夾，或在線搜索使用方法，下述是燒錄的示例：

需要注意的是使用上述軟件燒錄時需要將boot1置為高電平，燒錄結束后重新設置為低電平，手動調整板載的boot跳線帽。

運行結果：燒錄完畢后，使用串口連接自己的串口終端軟件，即可通過串口與開發板交互；

1.4. 測評結論

GD32這款板子在環境搭建上相對還是比較簡單的，基本可以無腦跟著Git中的指引一步步完成開發環境的搭建，無需開發者到處尋找資料；同時搭建開發環境所需的軟件包也比較集中，且容易獲?。?/p>

2 VSCode軟件調試環境搭建

2.1 調試環境搭建

配置VSCode調試環境，首先在第一章中已經下載好了《GD32EmbeddedBuilder》，調試環境配置時需要用到該文件夾中的Tools；

其次在BSP根目錄下執行下述命令，生成VSCode工程所需文件。

scons —target=vs

在VSCode安裝擴展插件Cortex-Debug，版本v1.4.4。

完成上述工作后，點擊運行和調試選項，創建一個launch.json配置文件，配置文件示例如下：

{"version":"0.2.0","configurations":[ { "name":"Cortex Debug", "cwd":"${workspaceFolder}", "executable":"${workspaceFolder}/rtthread.elf", "request":"launch", "type":"cortex-debug", "servertype":"openocd", "serverpath":"E:/GD32/GD32VW5/Tools/GD32EmbeddedBuilder_v1.5.2.30854/Tools/OpenOCD/xpack-openocd-0.11.0-3/bin/openocd", "configFiles": [ "${workspaceFolder}/openocd_gdlink.cfg" ], "runToEntryPoint":"main", "showDevDebugOutput":"raw", "toolchainPrefix":"E:/GD32/GD32VW5/Tools/GD32EmbeddedBuilder_v1.5.2.30854/Tools/RISC-V Embedded GCC/8.2.0-2.2-20190521-0004/bin/riscv-none-embed" }]}

這里需要注意如果你的${workspaceFolder}工作空間不是當前的路徑，可以自行將${workspaceFolder}相關的路徑改為自己launch.json的絕對路徑/相對路徑使用；

上述文件中的部分字段需要根據用戶環境進行修改，格式需與示例一致：

“serverpath”：該字段需要改為用戶的openocd所在路徑，openocd工具位于GD32EmbeddedBuilder工具包中。

“toolchainPrefix”：該字段需修改為用戶的工具鏈所在路徑，工具鏈位于GD32EmbeddedBuilder工具包中。

完成上述配置后即可點擊調試選項進行調試，調試時boot管腳均置為低電平即可，調試時同樣會進行固件下載。

2.2 調試環境測試

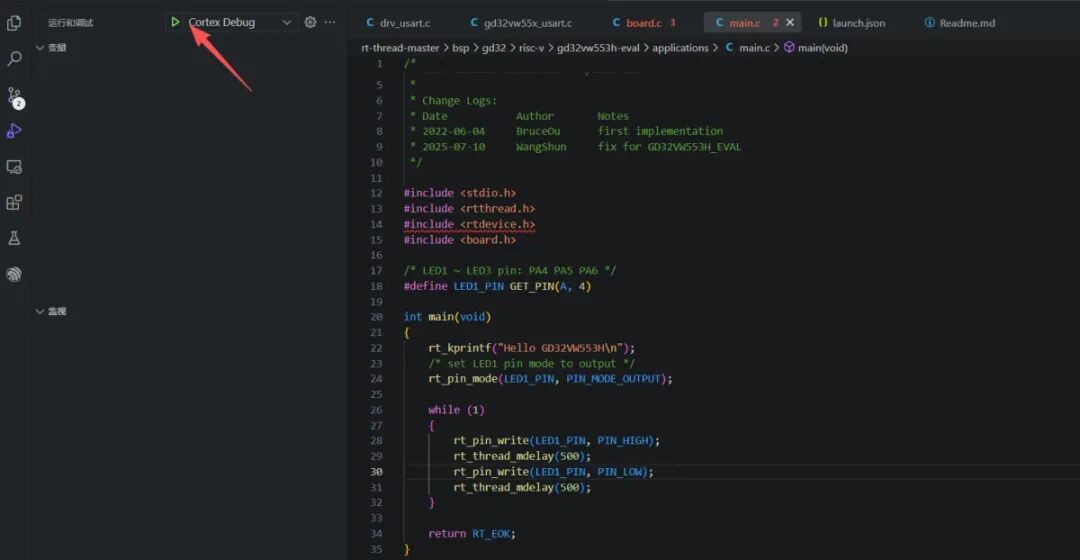

在工程界面點擊Cortex Debug，即可進入調節界面；

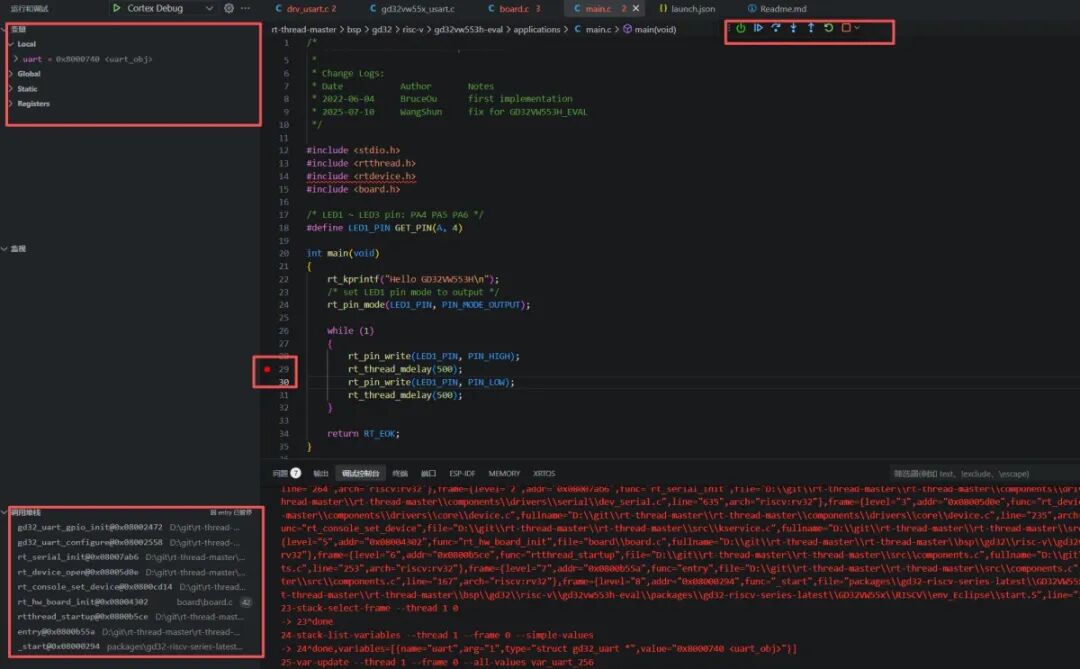

在調試界面可以查看變量值、暫停后可以查看當前任務的調用棧情況，同時也支持在vscode界面進行斷點操作、單步調試、Reset等；

2.3 測評結論

整體來說調試環境搭建非常簡單，但是調試界面相對于keil、esp-idf、勞德巴赫等其他環境較為簡陋，不過功能完全足夠開發者使用；

3 芯片資源 - Uart

芯片采用RISC-V架構處理器，適用于低能耗、小面積的嵌入式應用，具有簡單的動態分支預測、指令預取緩沖區和I-cache等多種高效微架構特點。

3.1 Uart分布

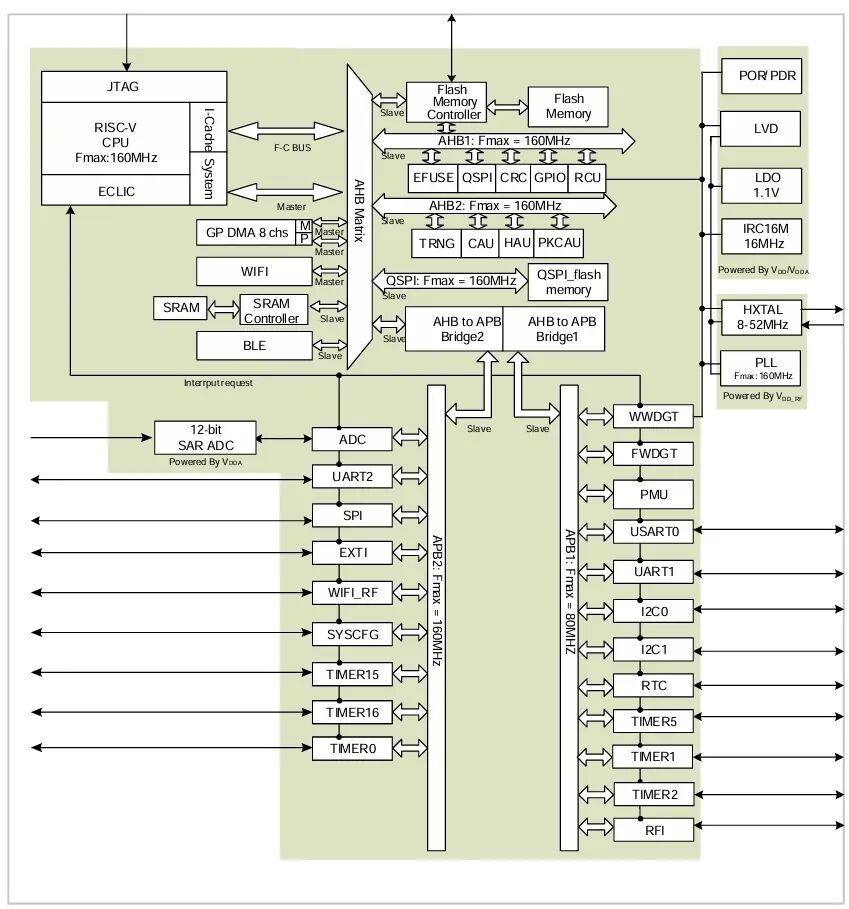

根據芯片架構示意圖可以看到，芯片共有三路串口，其中UART2掛載在APB2總線上，USART0和UART1掛載在APB1上；這里需要注意我們?cè)谑褂貌煌琔art時，需要初始化對應的總線時鐘；

3.2 存儲

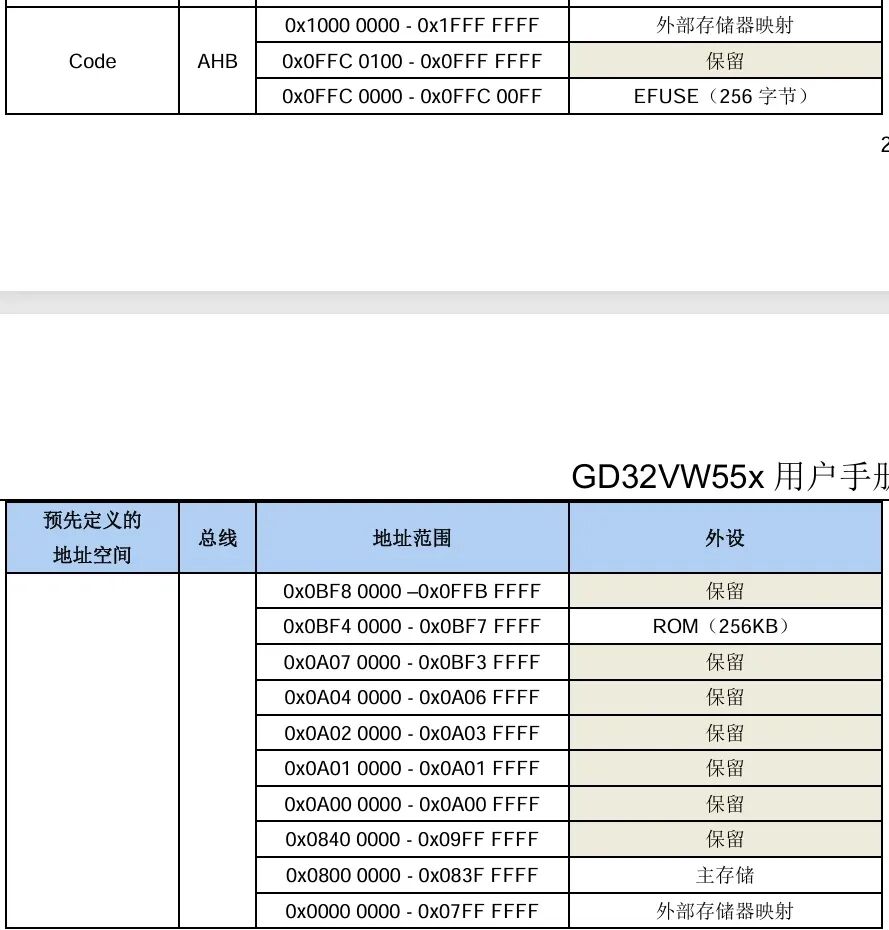

RISC-V處理器采用哈弗架構，可以使用單獨的總線來提取指令和加載/存儲數據。程序存儲器，數據存儲器，寄存器和I/O端口組織在同一線性4GB(32位芯片)地址空間內。具體的存儲器映射表可以查看《GD32VW55x_用戶手冊_Rev1.4.pdf》第1.3節；

Uart地址空間

USART0：0x4000 4800 - 0x4000 4BFF

UART1：0x4000 4400 - 0x4000 47FF

UART2：0x4001 1000 - 0x4001 13FF

Ram段

代碼段

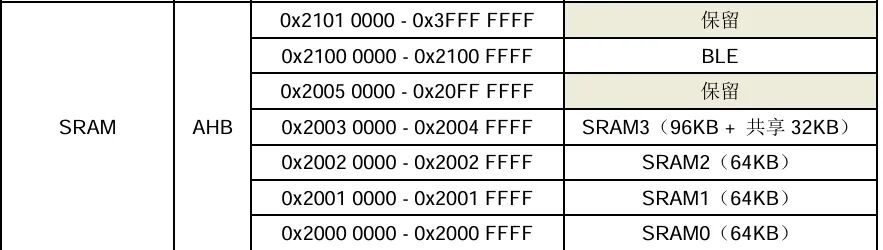

其中我們主要關注和使用較多的就是主存儲0x0800 0000 - 0x083F FFFF和0x0BF4 0000 - 0x0BF7 FFFF ROM區間；

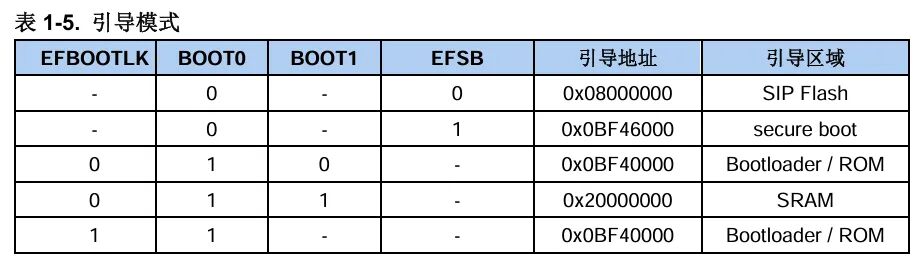

根據芯片的引導配置章節可以看出，該芯片將Bootload、secure boot分別放在了ROM段0x0BF40000、0x0BF46000作為起始地址，本地代碼一般放在了起始地址0x08000000的主存儲區；

3.3 USART 模塊內部框圖

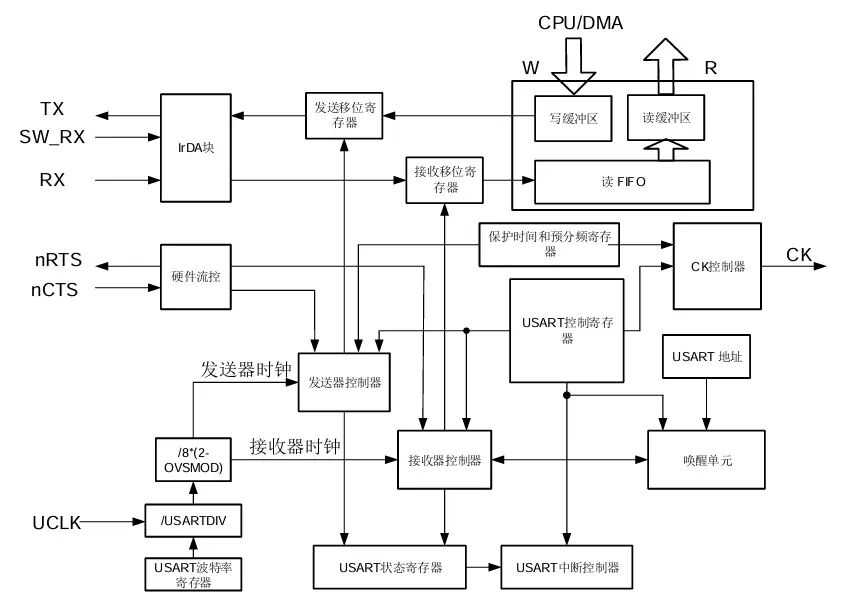

從模塊內部框圖可以看出，Uart的讀寫操作主要都是在讀/寫緩沖區完成，用戶可以通過CPU在串口傳輸完成后直接讀取讀緩沖區的內容，或像寫緩沖區寫入數據，配置控制/狀態寄存器及中斷完成Uart的讀寫操作；

從圖中同樣可以看到該芯片Uart支持DMA直接將緩沖區數據搬入/出；

讀寫緩沖區分別對應Uart的數據接受/發送寄存器，同時FIFO的控制/狀態獲取，主要依賴于FIFO控制和狀態寄存器；

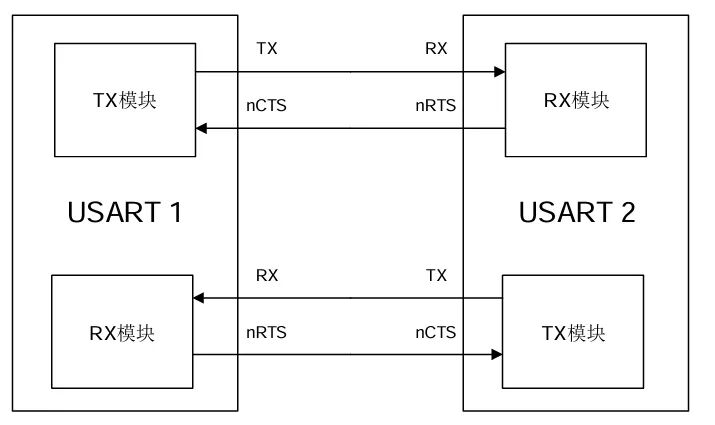

同時芯片支持硬件流控功能，可通過nCTS和nRTS引腳來實現。通過將USART_CTL2寄存器中RTSEN位置1來使能RTS流控，將USART_CTL2寄存器中CTSEN位置1來使能CTS流控。

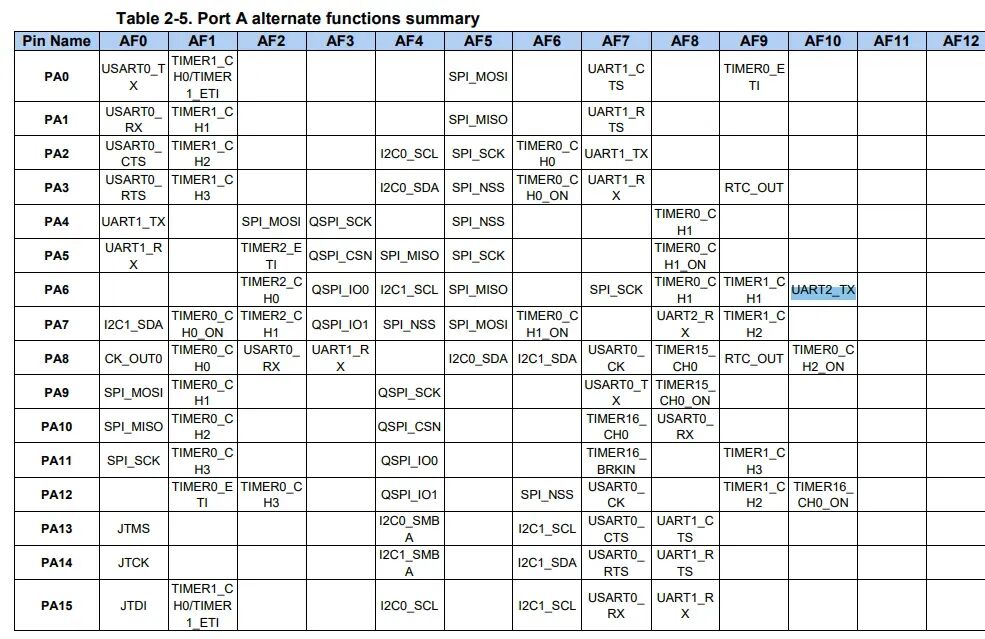

GD32vw553 引腳映射關系

測試階段暫時將PA2/3作為UART1的收發引腳，PA6/7作為UART2的收發引腳；

4 UART功能調試

4.1 測試環境

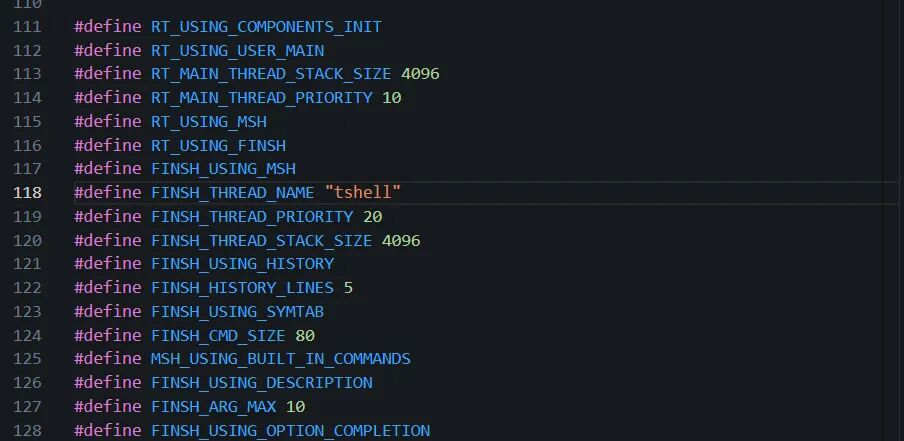

Demo中僅使能了UART0一路串口，首先需要測試3路串口是否均可使用，可以在RTT的menuconfig中將UART1/2使能；

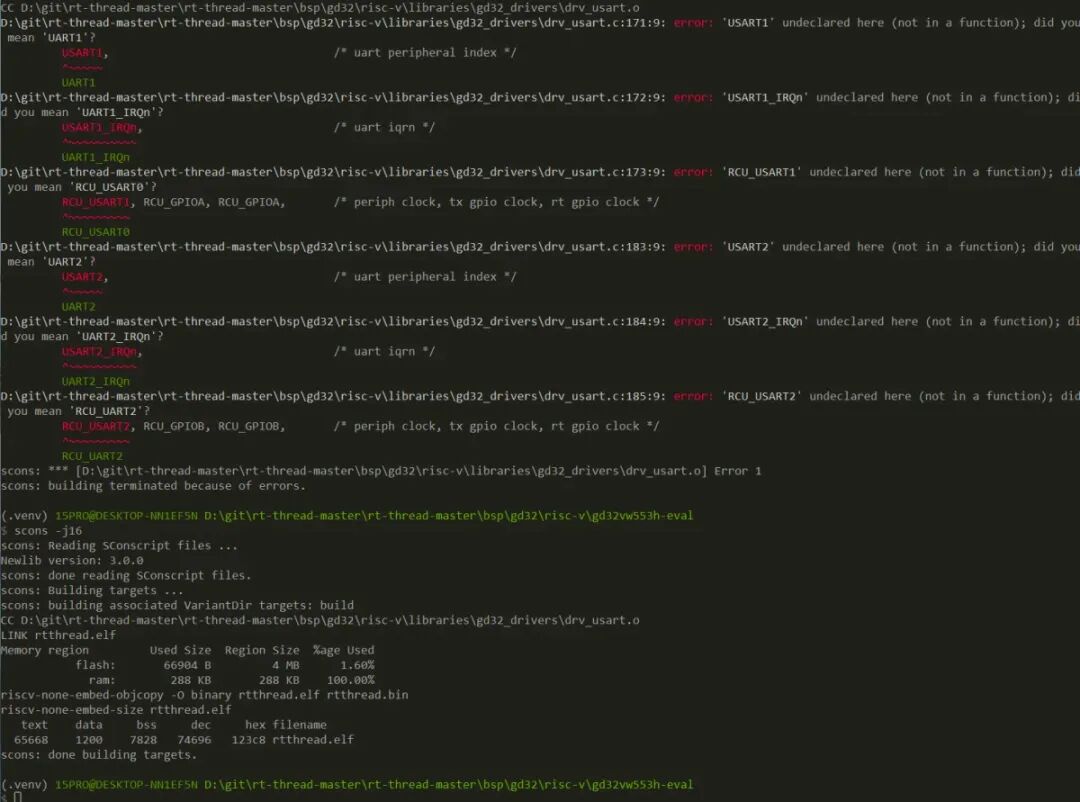

使能后會出現宏定義相關的報錯，此時需要修改drv_usart.c文件，由于GD32vw55x的另外兩路都是UART，drv中寫死的USART宏并不適用，臨時改為UART1/UART2，重新編譯可成功編譯；

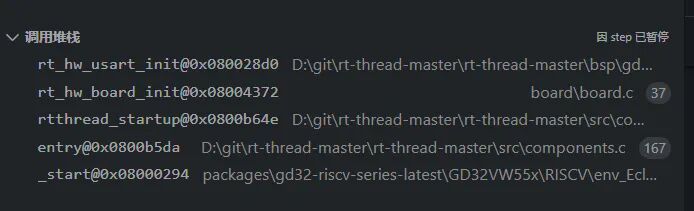

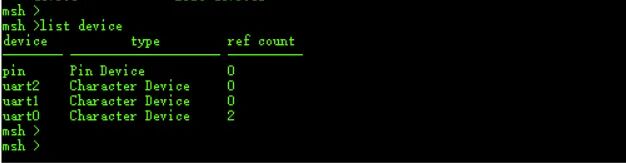

單步調試查看調用棧，可以發現在程序啟動后會首先調用board.c中的rt_hw_board_init，另外在rt_hw_board_init中已經初始化了board.c UART數組中的所有串口，我們可以在后續直接測試UART1/2的功能；

RTT中main其實只是一個Task，并不像裸機開發那樣時start.s跳轉出的首個函數；

我們可以在main task中調用uart API發送/接收數據；

4.3 Tx/Rx 功能測試結果

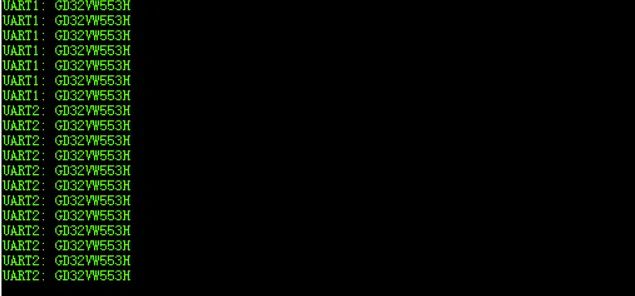

由下圖可以看到UART1/2均可正常使用，且中斷可被正常觸發；

依然是上述代碼，將Uart2的Tx接入U(xiǎn)art1的Rx，可以看到打印如下：

同理可測Uart2的接收功能；

5 Git鏈接

https://gitee.com/zhang-haitao-1/gd32vw553h-test

6 開發者貢獻名單

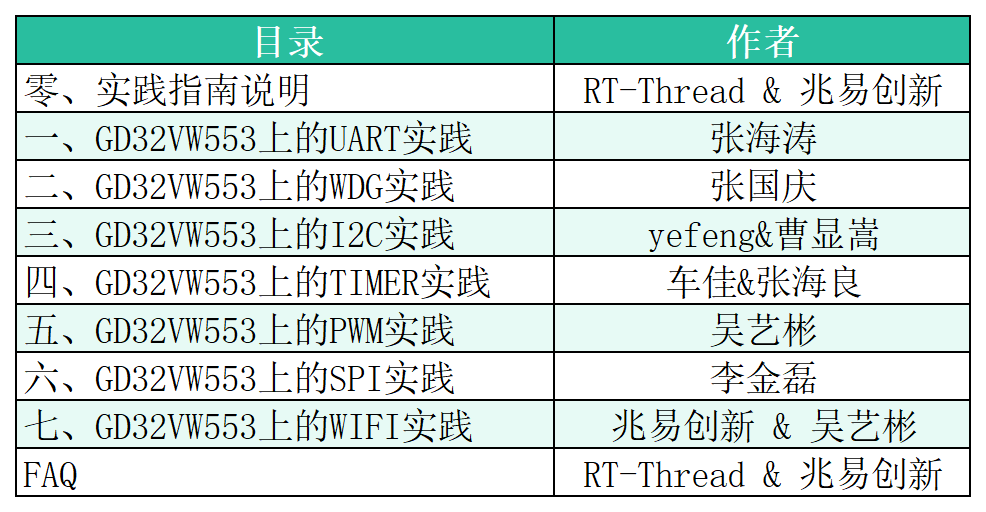

《兆易創新GD32VW553H-EVAL開發實踐指南》包含的內容以及對應的貢獻者如下，感謝各位小伙伴的支持與貢獻！
