1. 手勢識別算法簡介

Gestures手勢識別算法一種先進的姿勢估計模型，使用 關鍵點數據集進行訓練，能夠檢測圖像或視頻中人物的 21個關鍵點與26種手勢，每個關鍵點代表手部的不同部位。該算法廣泛應用于體育分析、動物行為監測和機器人等領域，幫助機器實時解讀物理動作。Gestures手勢識別的特性和改進，提升了性能和靈活性，使其成為各種計算機視覺任務的理想選擇。本算法具有運行效率高、實時性強的特點。

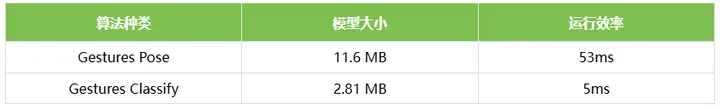

基于EASY-EAI-Nano-TB(RV1126B)硬件主板的運行效率：

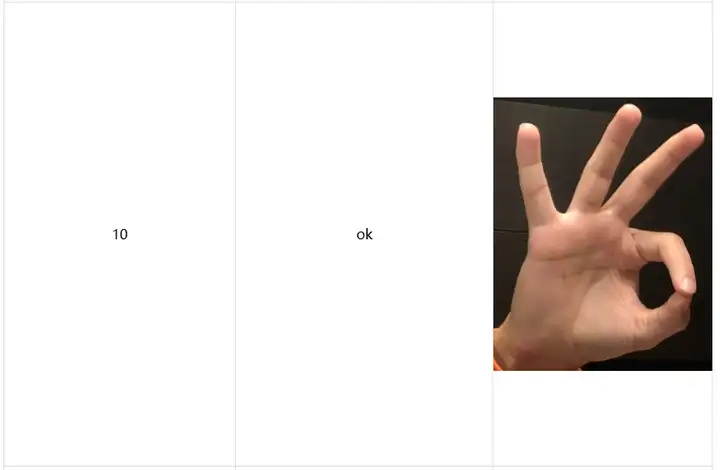

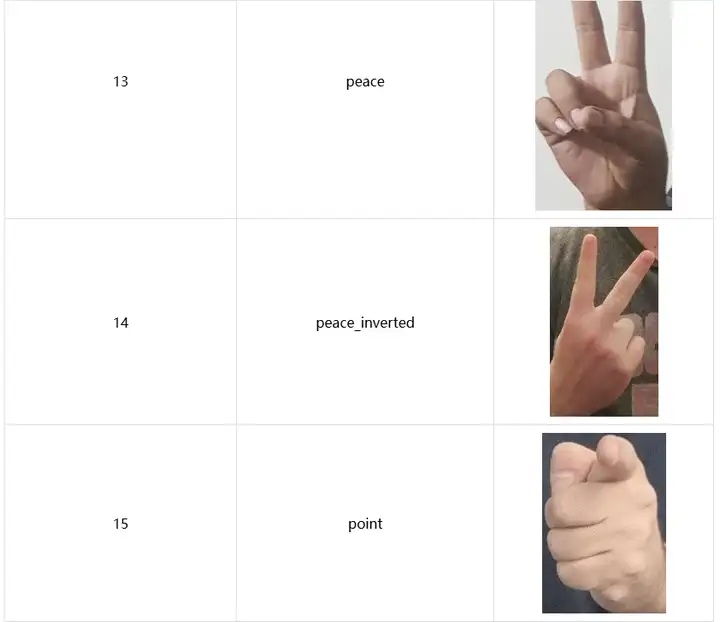

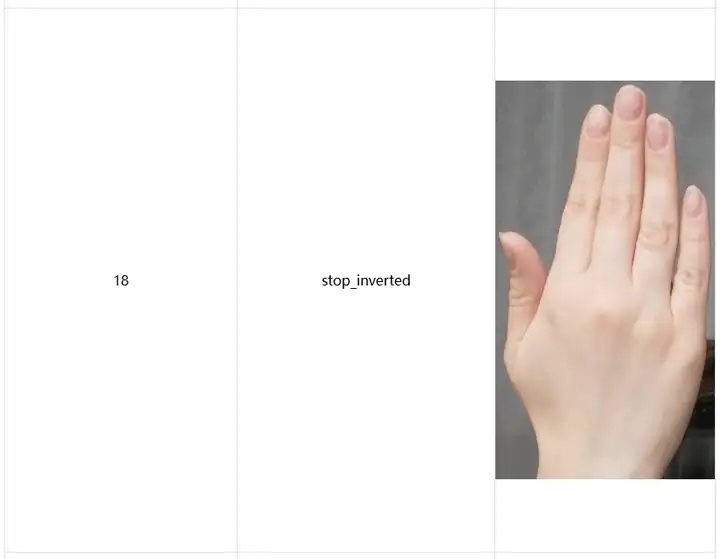

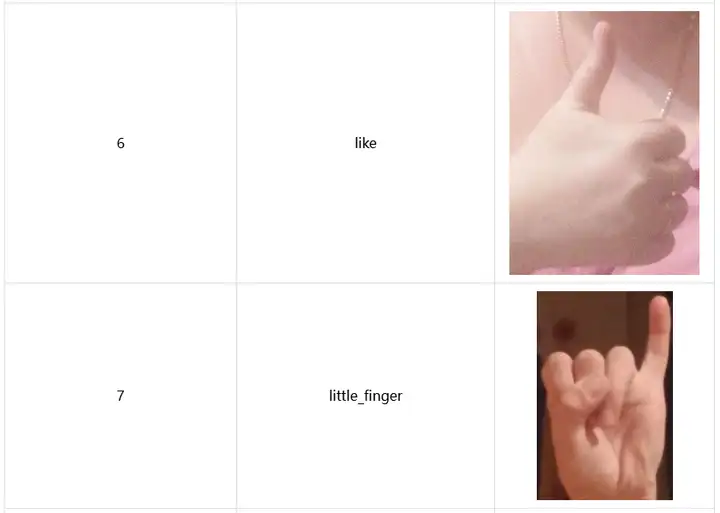

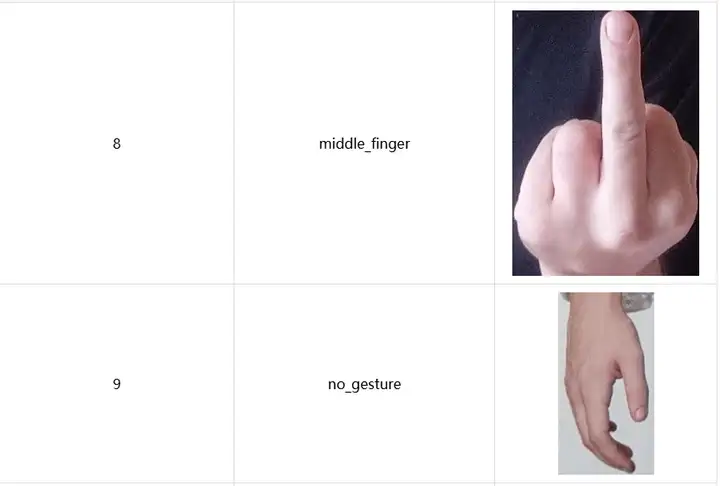

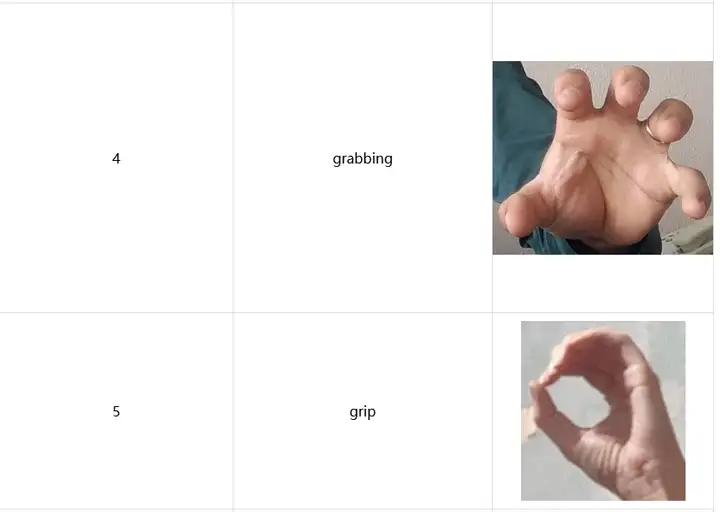

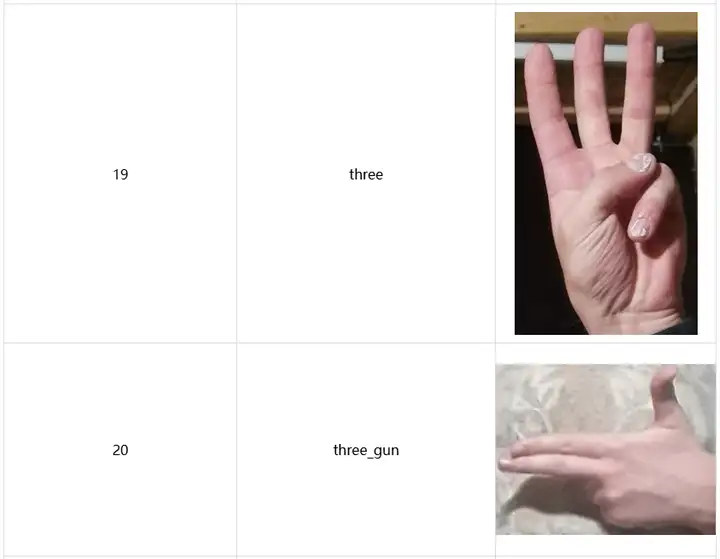

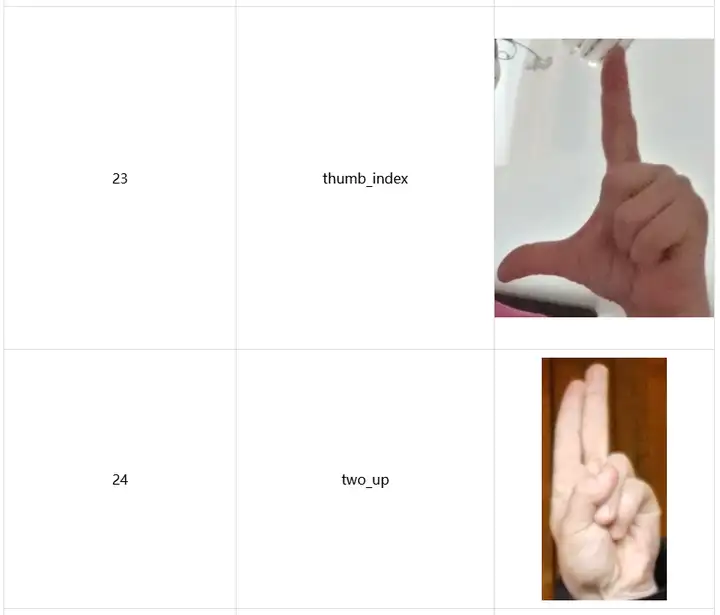

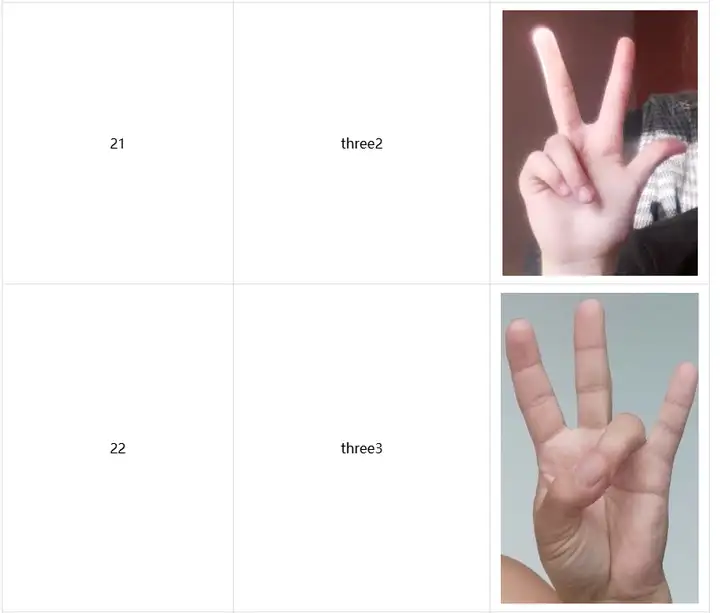

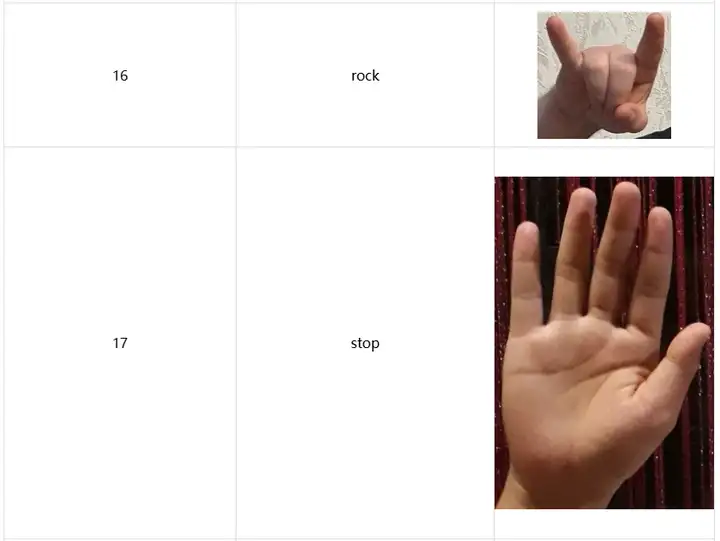

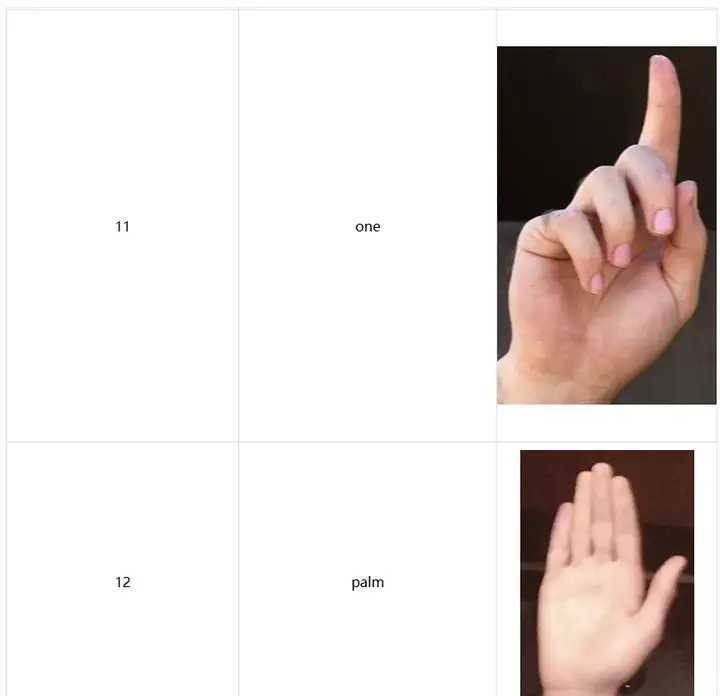

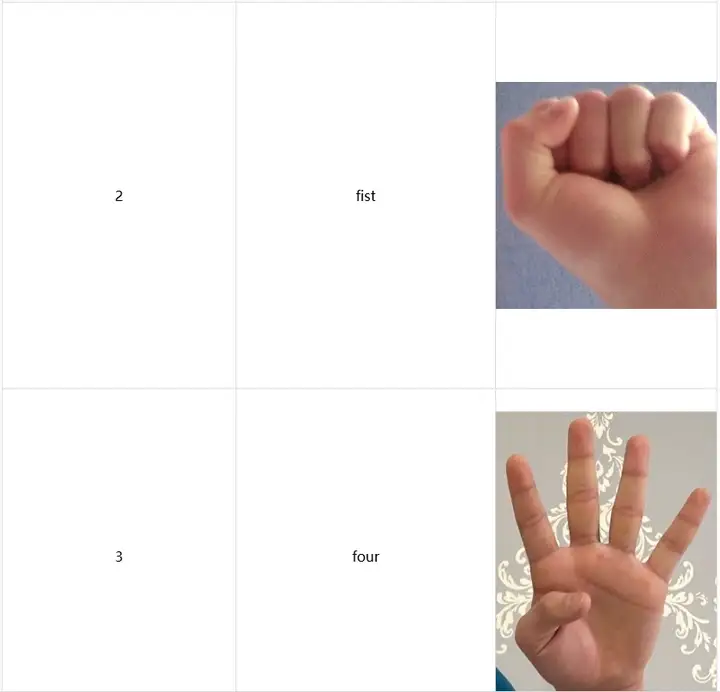

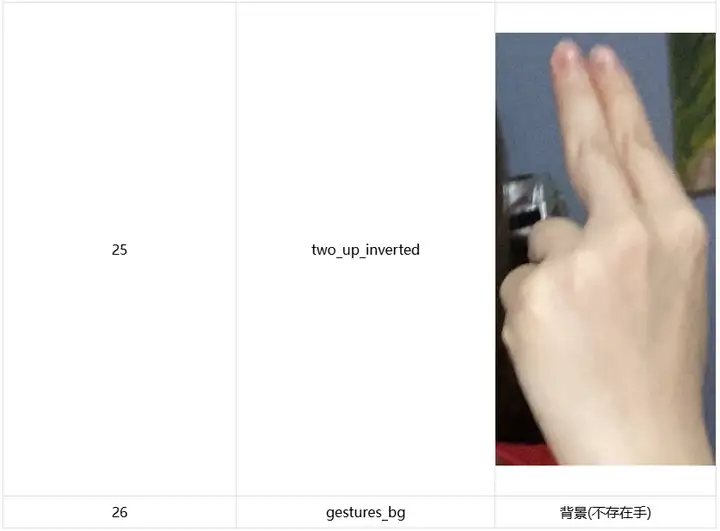

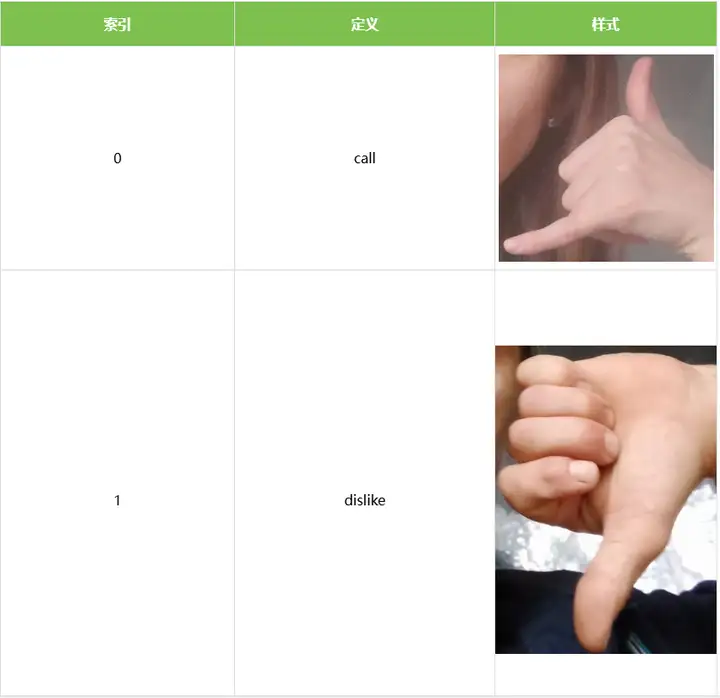

26種手勢索引定義：

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment ./run.sh

2.2 源碼下載

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt mkdir EASY-EAI-Toolkit cd EASY-EAI-Toolkit

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

2.3 模型部署

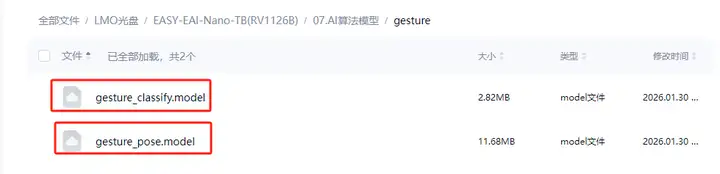

要完成算法Demo的執行，需要先下載手勢識別算法模型。

百度網盤鏈接為：https://pan.baidu.com/s/1m2E1Sk_yi_-qMO5PLOXfdA?pwd=1234（提取碼：1234 ）。

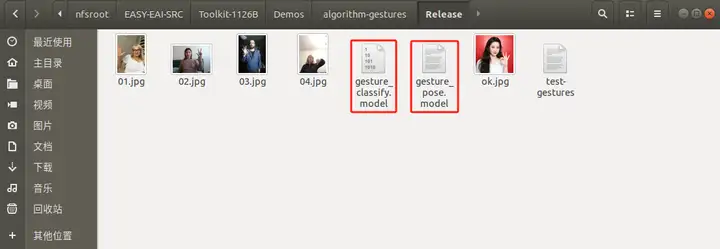

同時需要把下載的手勢識別算法模型復制粘貼到Release/目錄：

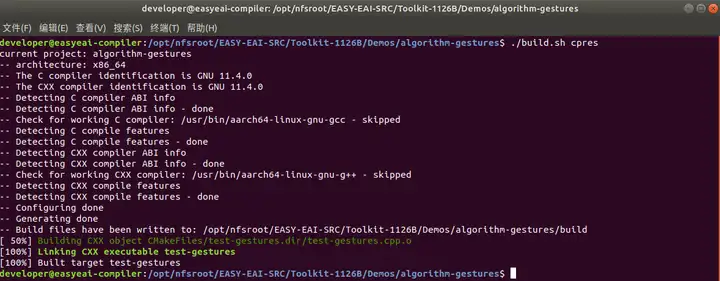

2.4 例程編譯

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-gestures/ ./build.sh cpres

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

* 若build.sh腳本帶有cpres參數，則會把Release/目錄下的所有資源都拷貝到開發板上。

2.5 例程運行及效果

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-gestures/

運行例程命令如下所示：

sudo ./test-gestures gesture_pose.model gesture_classify.model ok.jpg

在EASY-EAI編譯環境可以取回測試圖片:

cp /mnt/userdata/Demo/algorithm-gestures/result.jpg .

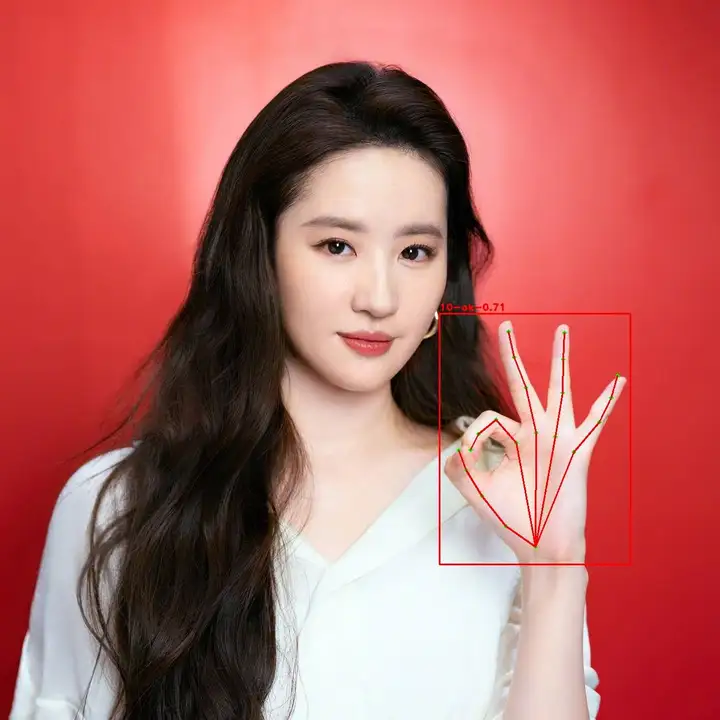

結果圖片如下所示：

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. 手勢識別API說明

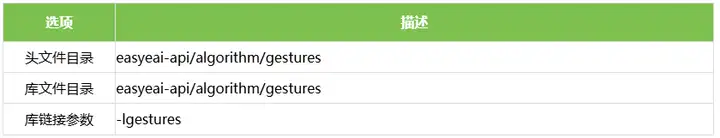

3.1 引用方式

為方便客戶在本地工程中直接調用我們的EASY EAI API庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

3.2 手勢識別算法初始化函數

手勢識別初始化函數原型如下所示。

int gestures_init(const char *p_gestures_path, const char *p_mobilenet_path, rknn_gestures_context_t &gestures, int cls_num);

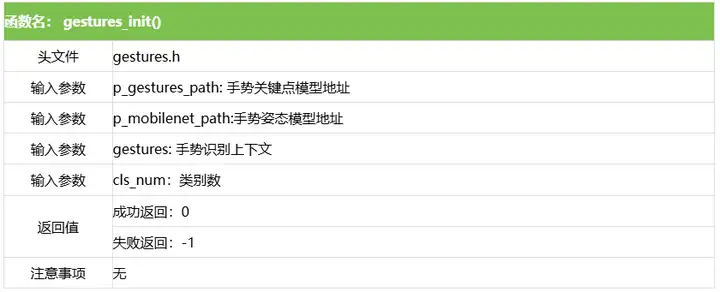

具體介紹如下所示。

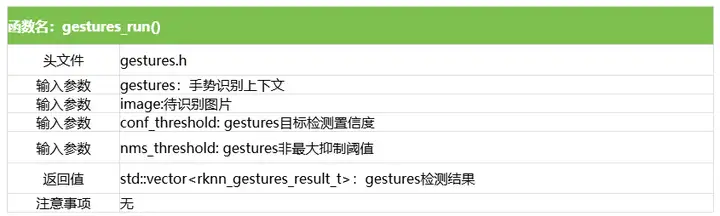

3.3 手勢識別算法運行函數

手勢識別運行函數gestures_run原型如下所示。

std::vector gestures_run(rknn_gestures_context_t &gestures, cv::Mat image, float conf_threshold, float nms_threshold);

具體介紹如下所示。

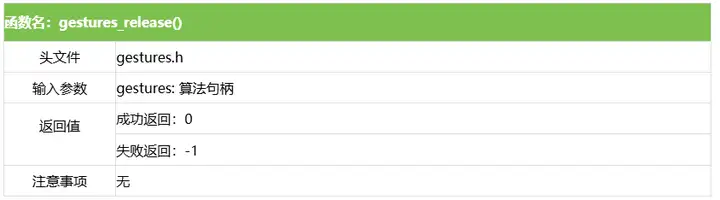

3.4 手勢識別算法釋放函數

手勢識別釋放函數原型如下所示。

int gestures_release(rknn_gestures_context_t &gestures);

具體介紹如下所示。

4. 手勢識別算法例程

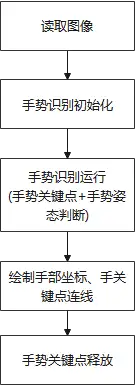

例程目錄為Demos/algorithm-gestures/test-gestures.cpp，操作流程如下。

參考例程如下所示。

#include #include #include #include #include #include "gestures.h" /// 分類名稱 char gpp_gestures[27][100] = { "00-call", "01-dislike", "02-fist", "03-four", "04-grabbing", "05-grip", "06-like", "07-little_finger", "08-middle_finger", "09-no_gesture", "10-ok", "11-one", "12-palm", "13-peace", "14-peace_inverted", "15-point", "16-rock", "17-stop", "18-stop_inverted", "19-three", "20-three_gun", "21-three2", "22-three3", "23-thumb_index", "24-two_up", "25-two_up_inverted", "26-gestures_bg" }; /// 繪制手勢 cv::Mat draw_image(cv::Mat image, std::vector results) { long unsigned int i =0; for (i = 0; i < results.size(); i++) { cv::Rect rect(results[i].left, results[i].top, (results[i].right - results[i].left), (results[i].bottom - results[i].top)); cv::rectangle(image, rect, CV_RGB(255, 0, 0), 2); char p_text[128]; sprintf(p_text, "%s-%0.2f", gpp_gestures[results[i].gesture], results[i].score); cv::putText(image, p_text, cv::Point(rect.x, rect.y - 5), 1, 1.2, CV_RGB(255, 0, 0), 2); cv::Point pt0(results[i].keypoints[0][0], results[i].keypoints[0][1]); cv::circle(image, pt0, 2, CV_RGB(0, 255, 0), 3); for (int m = 0; m < 5; m++) { int idx = 4 * m + 1; cv::Point pt1(results[i].keypoints[idx][0], results[i].keypoints[idx][1]); cv::Point pt2(results[i].keypoints[idx + 1][0], results[i].keypoints[idx + 1][1]); cv::Point pt3(results[i].keypoints[idx + 2][0], results[i].keypoints[idx + 2][1]); cv::Point pt4(results[i].keypoints[idx + 3][0], results[i].keypoints[idx + 3][1]); cv::circle(image, pt1, 2, CV_RGB(0, 255, 0), 3); cv::circle(image, pt2, 2, CV_RGB(0, 255, 0), 3); cv::circle(image, pt3, 2, CV_RGB(0, 255, 0), 3); cv::circle(image, pt4, 2, CV_RGB(0, 255, 0), 3); cv::line(image, pt0, pt1, CV_RGB(255, 0, 0), 2); cv::line(image, pt1, pt2, CV_RGB(255, 0, 0), 2); cv::line(image, pt2, pt3, CV_RGB(255, 0, 0), 2); cv::line(image, pt3, pt4, CV_RGB(255, 0, 0), 2); } } return image; } /// 主函數 int main(int argc, char **argv) { if (argc != 4) { printf("%s \n", argv[0]); return -1; } const char *p_gesture_pose_path = argv[1]; const char *p_gesture_classify_path = argv[2]; const char *p_img_path = argv[3]; printf("gesture pose model path = %s, gesture classify path = %s, image path = %s\n", p_gesture_pose_path, p_gesture_classify_path, p_img_path); // 讀取圖片 cv::Mat image = cv::imread(p_img_path); if(image.empty()){ printf("Image is empty.\n"); return 0; } printf("Image size = (%d, %d)\n", image.rows, image.cols); // 手勢識別初始化 int ret; rknn_gestures_context_t gestures; gestures_init(p_gesture_pose_path, p_gesture_classify_path, gestures, 1); // 手勢識別函數 double start = static_cast(cv::getTickCount()); std::vector results = gestures_run(gestures, image, 0.35, 0.35); double end = static_cast(cv::getTickCount()); double runtime = (end - start) / cv::getTickFrequency() * 1000; std::cout << "Gestures run time: " << runtime << " ms" << std::endl; // 繪制結果 image = draw_image(image, results); cv::imwrite("result.jpg", image); printf("Detect size = %ld\n", results.size()); // 內存釋放 ret = gestures_release(gestures); return ret; }
