在消費電子和工業設備的電源設計中，“輸入電壓覆蓋輸出電壓” 的場景無處不在 —— 單芯片既要支持寬壓輸入，又要極致壓縮 PCB 面積，還要兼顧輕載效率與系統安全。帝奧微推出的1.5A降壓-升壓轉換器-DIO89101，正為解決這三類核心痛點而生，它以超小封裝與全場景適配的核心優勢，成為緊湊電源設計的優選方案。

DIO89101簡介及主要參數

DIO89101是一款1.5A降壓-升壓轉換器，輸入2V~5.5V、輸出1.6V~5.5V可調，可自動切換工作模式。8μA低功耗、1.79mm×0.9mm超小封裝，自帶全方位防護，適配消費電子、工業設備，能夠輕松解決電源設計痛點。

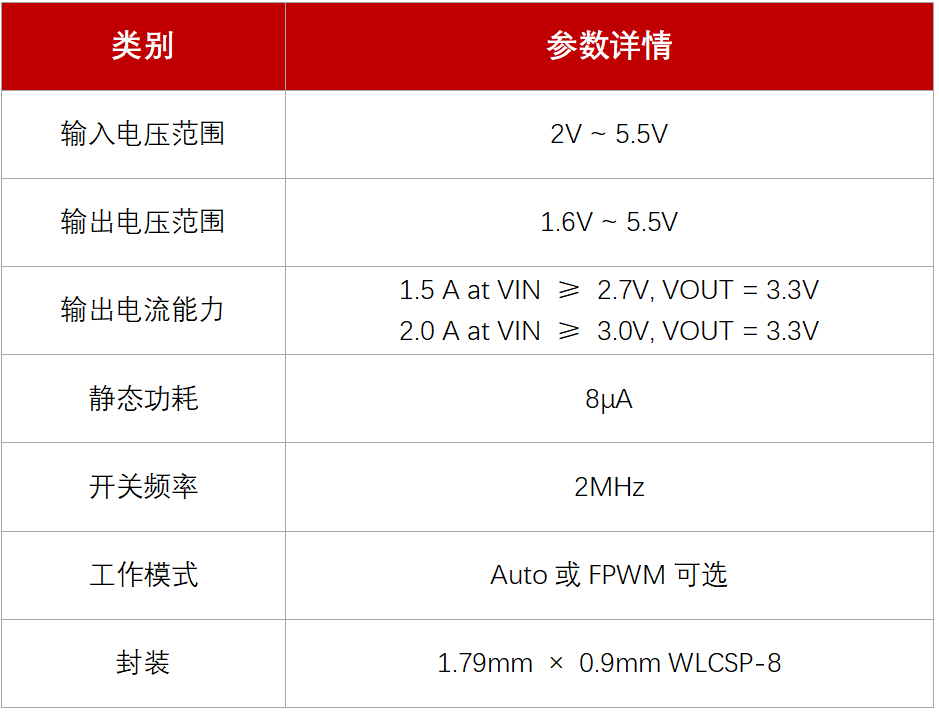

核心參數如下

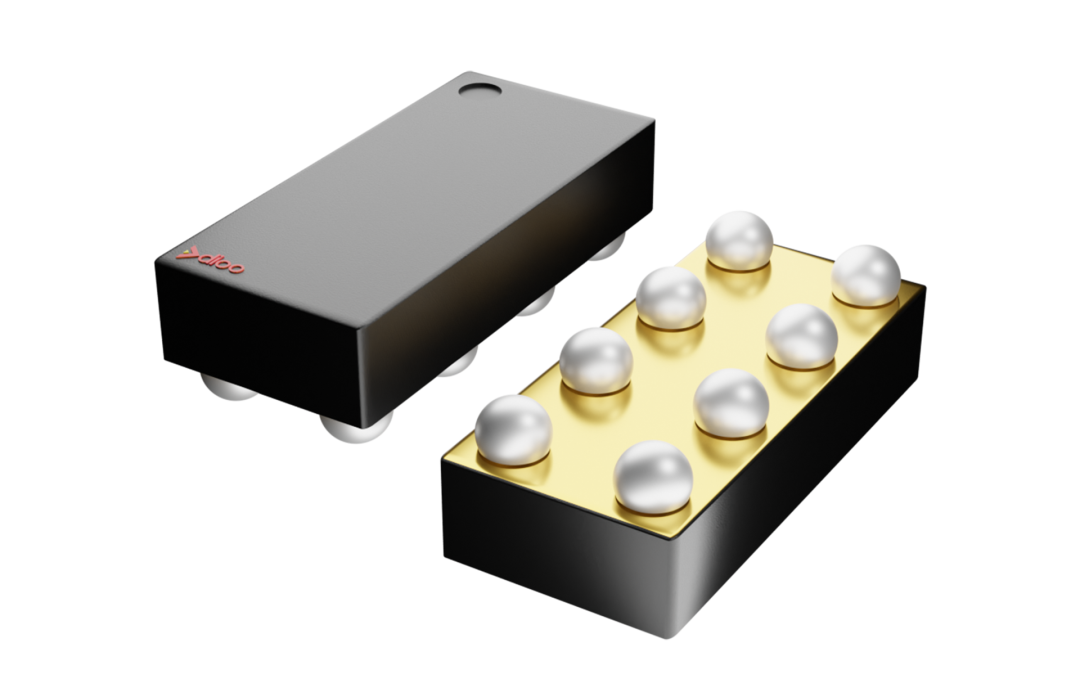

1.79mm×0.9mm WLCSP-8 超小封裝

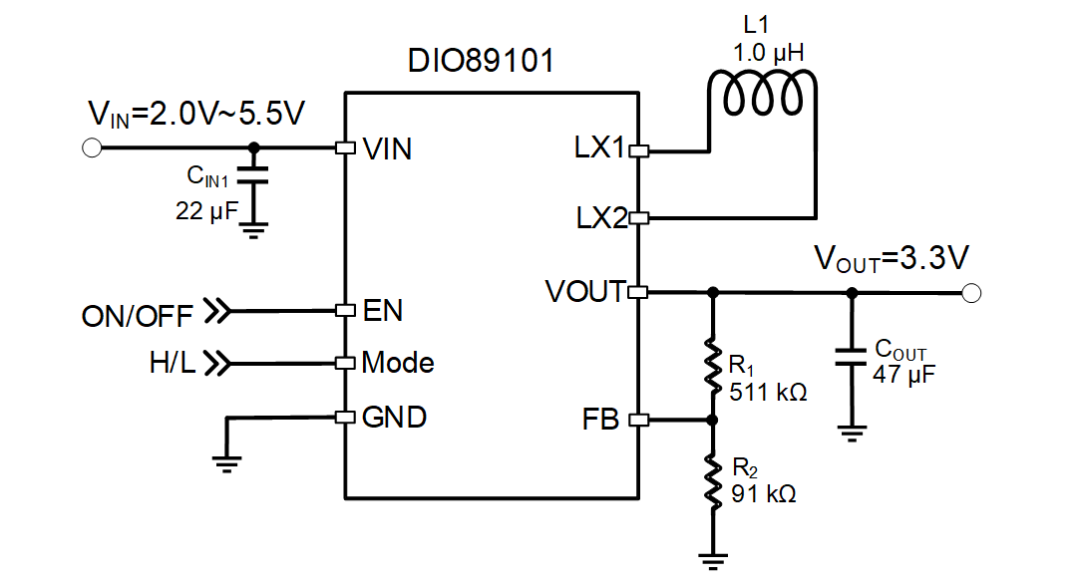

DIO89101應用框圖

性能解析

一、 無縫模式切換，全負載區間高效運行

DIO89101具備出色的電壓調節能力，可根據輸入與輸出電壓關系，自動在升壓、降壓、降壓-升壓3個模式間切換，同時支持PFM / 強制 PWM 雙模式配置：MODE引腳拉低進入自動 PFM 模式，輕載時自動切換至脈沖頻率調制，可維持 90% 以上效率;拉高則進入強制 PWM 模式，無論負載輕重均保持低紋波輸出，均能兼顧效率與電源質量。

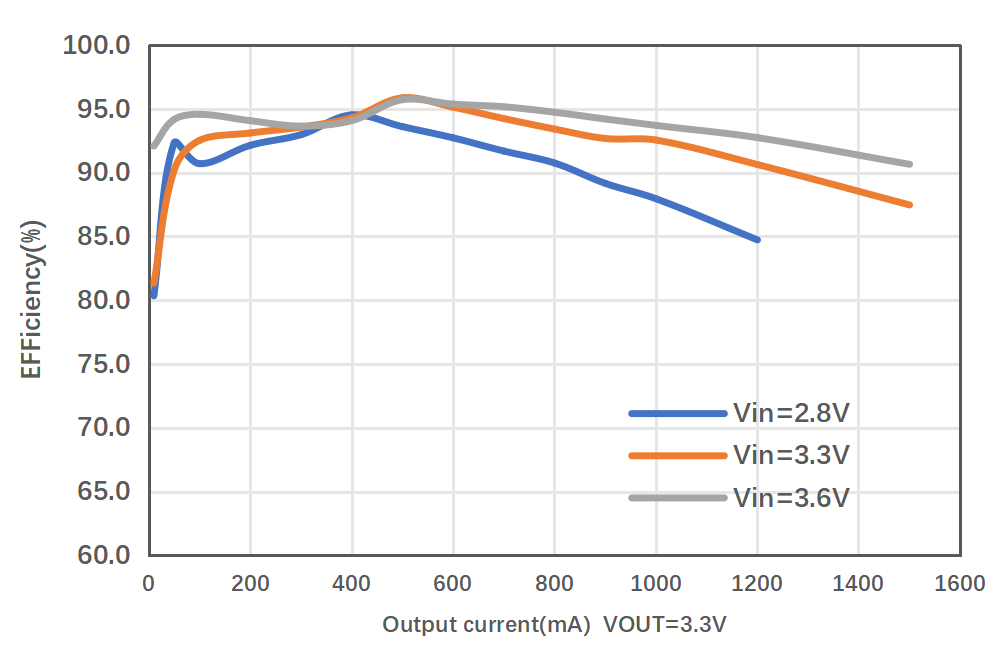

效率曲線圖解析

二、低紋波輸出，適配高精度供電場景

DIO89101在模式轉換過程中采用固定占空比設計，避免了模式切換帶來的紋波突變，確保輸出電壓平穩過渡;強制PWM模式下，紋波抑制能力進一步提升，可將輸出紋波控制在極低范圍，滿足音頻、測試測量、精密傳感等對供電純度要求極高的場景需求;即便在負載動態波動時，優化的環路設計也能有效抑制紋波波動，保障供電穩定性與純凈度。

低紋波特性不僅提升了電源系統的供電質量，更降低了對后端濾波電路的設計要求，從而進一步簡化整體方案，減少研發成本。

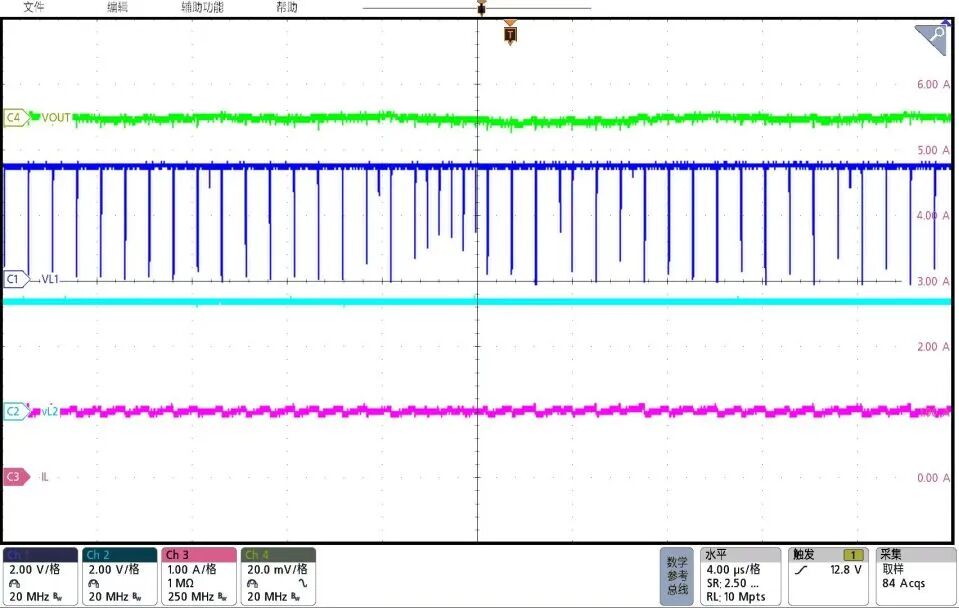

VOUT = 3.3V, Load = 1A 輸出紋波測試波形

三、 動態響應迅速，從容應對負載波動

DIO89101采用峰值電流模式架構，搭配優化的環路設計，具備微秒級動態響應能力，可快速捕捉負載的細微變化，并及時調整輸出電流。即便負載在輕載與重載之間反復切換，輸出電壓仍能保持穩定，可有效避免電壓跌落導致的系統故障，同時減少紋波干擾，確保設備運行流暢、穩定，適配高精度、高動態負載場景。

該特性使其在消費電子的瞬時負載沖擊、工業設備的負載波動等場景中均能從容應對，進一步提升了電源系統的可靠性與適配性。

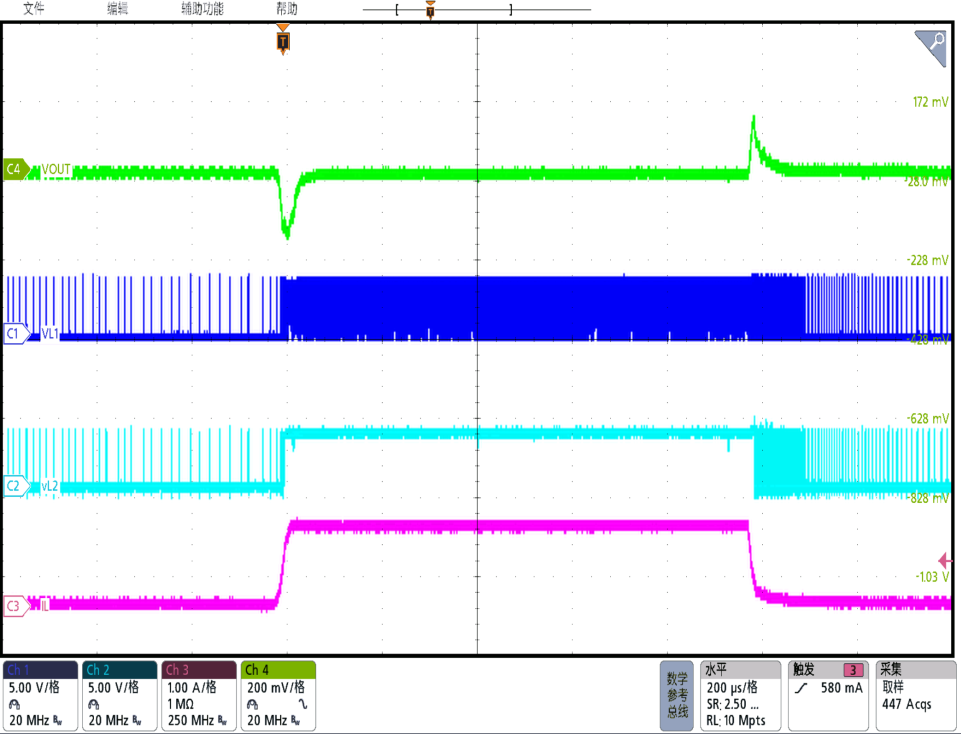

動態響應特性解析：PFM mode (Iload = 0A to 1A)

四、全鏈路保護，系統安全無虞

對于電源系統的突發風險，DIO89101 內置多重防護機制：

過流/短路保護：峰值電流限制 3A，短路時自動關斷，避免器件燒毀;

過熱保護：結溫過高自動關斷，降溫后自動恢復，適配寬溫工業環境;

輸出放電：關斷時輸出快速放電，避免 “懸空” 導致的系統誤動作;

輸入/輸出過壓保護：防止電壓異常損壞后端器件，提升系統可靠性。

五、超小封裝，極致節省 PCB 空間

作為行業領先的晶圓級芯片封裝(WCSP)器件，DIO89101僅需1μH 電感即可完成設計，配合 1.79mm×0.9mm 的超小封裝，方案整體尺寸較同類產品縮減 40% 以上。這一特性讓它完美適配智能穿戴、指紋傳感器等空間受限場景，同時支持 5G 小基站、光模塊等工業設備的高密度布局。

總結：DIO89101 — 不止是電源芯片，更是設計效率的倍增器

DIO89101 以 “寬壓適配、超小封裝、全場景高效” 為核心，精準覆蓋消費電子、通信、工業三大領域的電源設計痛點。無論是追求極致空間利用率的微型設備，還是需要兼顧效率與可靠性的工業系統，它都能提供一站式解決方案，讓工程師在 “性能、尺寸、成本” 的平衡中找到最優解。

了解更多細節

該產品現已支持送樣及量產，有興趣了解該產品更多參數細節，請聯系dioo-marketing@dioo.com。

帝奧微的電源產品在效率、動態響應、可靠性等方面都已達到行業先進水平，未來，公司也將會持續推出更多品類的高性能電源產品!
