JL杰理AC696N開發板做存儲設備適配(2)：U盤不讀問題處理與卡復用注意事項

引言

U盤不讀是嵌入式開發中常遇到的煩心事。插上去沒反應，換一個U盤又能讀，往往是時序、超時或者模式切換的問題。

杰理藍牙音頻系列芯片開發中，USB OTG同時支持Host和Device角色，如果U盤回應慢，系統可能誤判為從機模式導致不讀。把常見原因和排查方法過一遍，遇到類似問題可以快速定位。

一、U盤不讀的常見原因與解決

文件系統：默認支持FAT12、FAT16、FAT32、exFAT。不支持NTFS，也不支持蘋果文件系統。

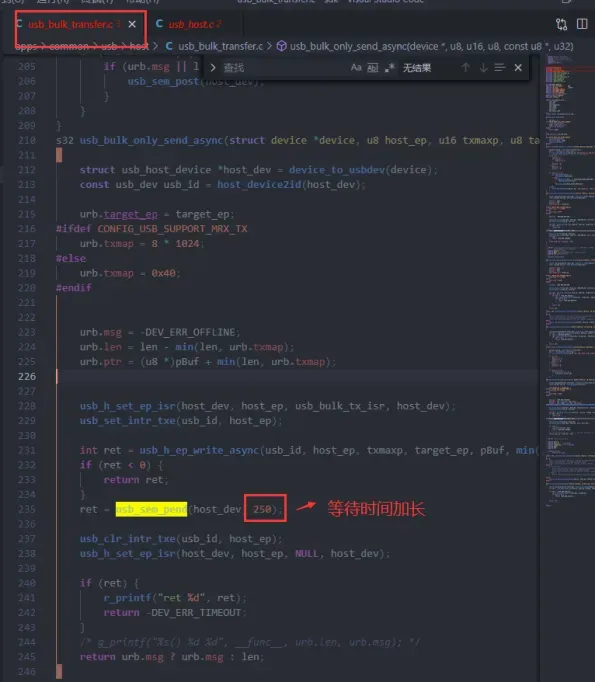

U盤響應慢：部分U盤反應較慢，Host過了超時時間會認為U盤沒有回應，導致掛載不成功。

解決方法：

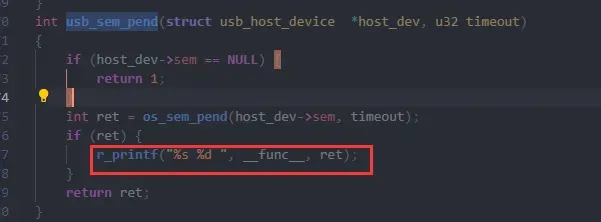

開啟log打印，

觀察是否有超時相關打印。

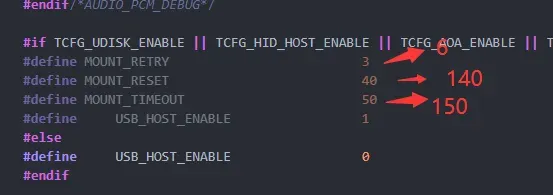

在appscommonusbusb_common_def.h文件中修改超時時間、復位持續時間、嘗試次數，加長等待Slave回應。

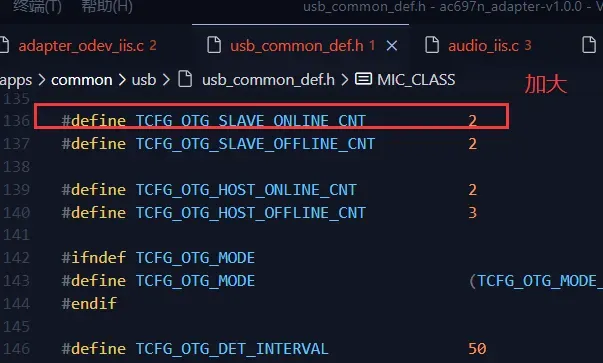

4.模式?jīng)_突：程序若使能了PC模式（設備模式），USB OTG會第一時間以Host端發送數據。若從機沒有回應，會認為此時應擔任Slave角色。有些U盤插入后發送信息較慢，導致OTG誤判而切換到從機模式，從而不讀U盤。

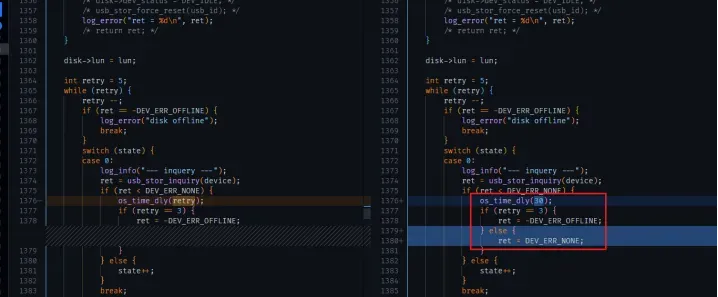

5.inquery延時：檢查appscommonusbhostusb_storage.c文件中的int usb_stor_init(struct device *device)，確認延時設置是否正確（參考文檔中的右圖）。

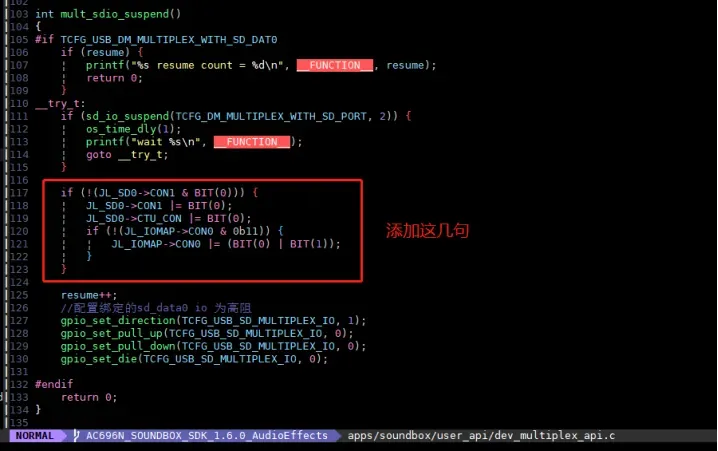

二、U盤與SD卡復用IO的特殊情況

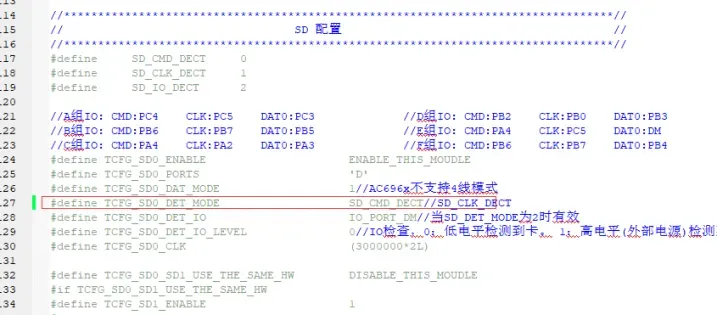

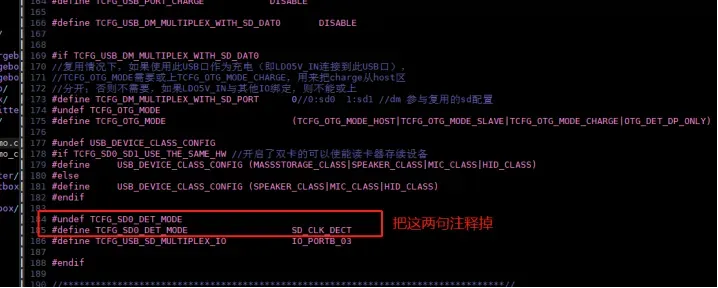

U盤和卡復用后，默認SDK不支持卡用CMD檢測（建議使用CLK檢測）。若生產出現卡座問題無法使用CLK檢測，一定要改成CMD檢測，需按文檔修改并多做測試。

總結

U盤不讀時，先確認文件系統格式，再開log看是否超時。如果是OTG模式切換導致的，可以適當加長等待時間或調整inquery延時。

卡和U盤復用時，建議優先用CLK檢測卡，非要改CMD檢測的話務必充分測試。

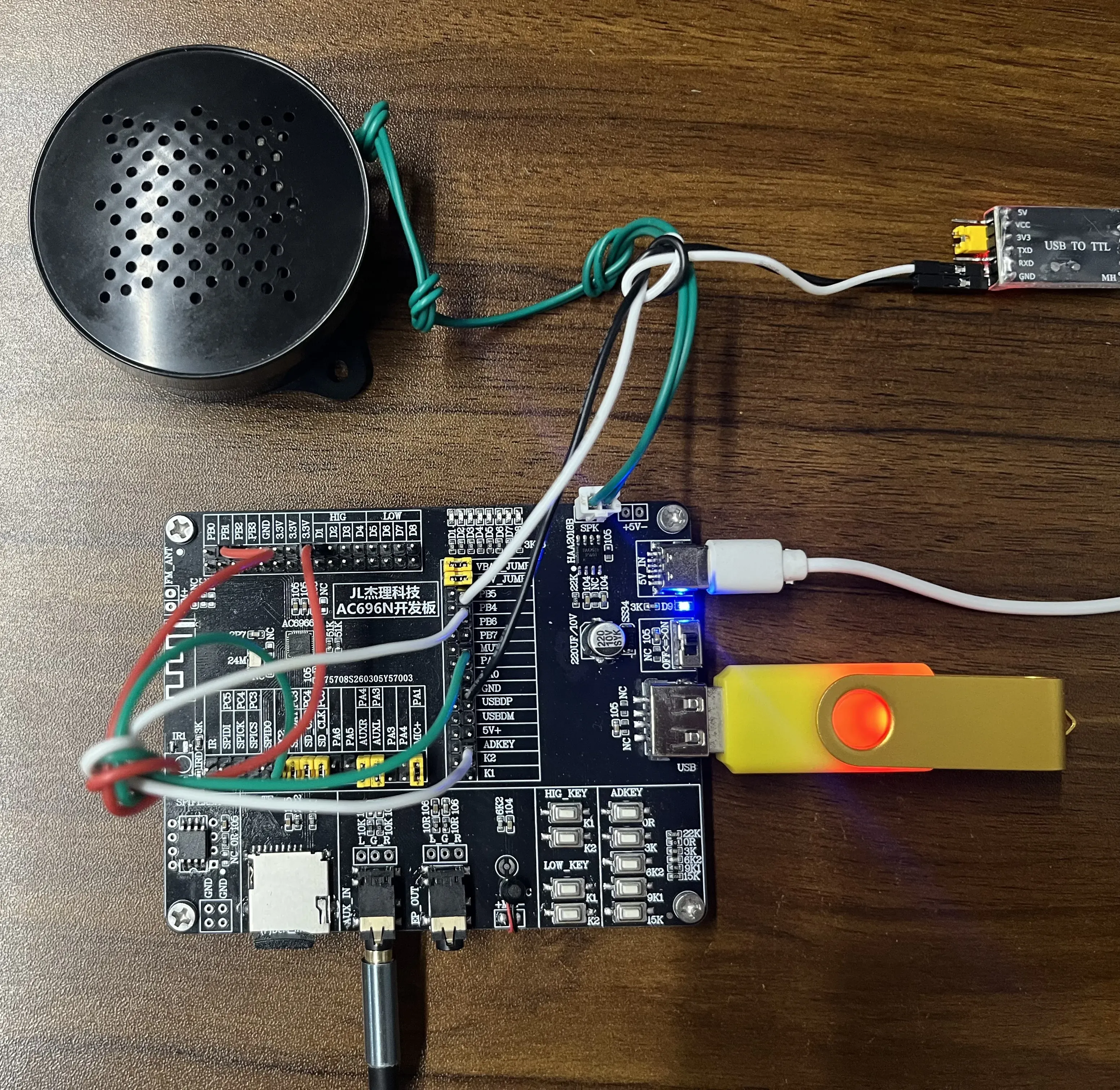

這些經驗在JL杰理AC6966B開發板上驗證過，能解決大部分不讀盤的問題。
