一前言

攝像頭作為現代電子設備的重要組成部分，已廣泛應用于智能手機、安防監控、自動駕駛等領域。詳細了解攝像頭，不僅有助于我們更好地使用相關設備，也為后續探討其應用場景和技術優化奠定了基礎，并且能快速更好解決攝像頭EMC問題。

二攝像頭工作原理

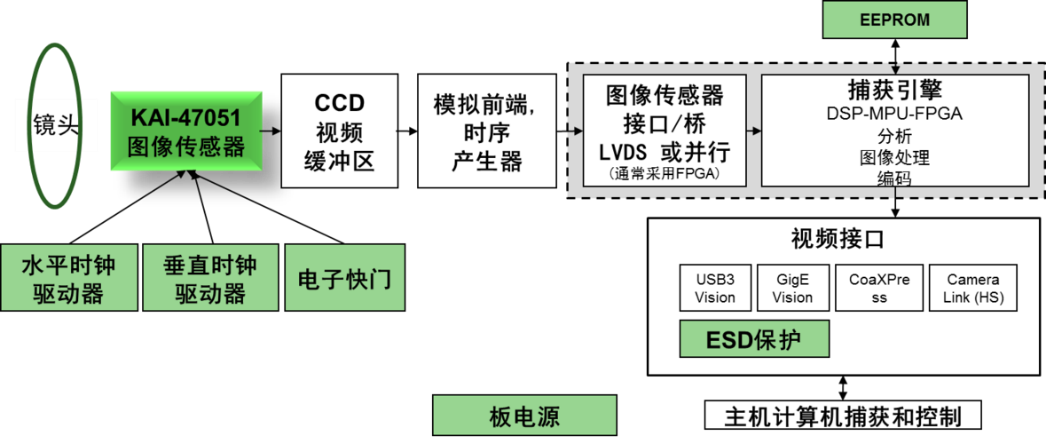

攝像頭模組通過鏡頭(LENS)將光學圖像投射到圖像傳感器(Sensor)表面，轉換為電信號后經過A/D(模數轉換)變?yōu)閿?shù)字圖像信號。信號隨后被送至數字信號處理芯片(DSP)加工處理，再通過I/O接口傳輸?shù)?a target="_blank">CPU處理，最終通過display顯示圖像。

目前市場上常見的圖像傳感器廠商包括：

Omnivision

Siliconfile

Samsung

SONY

Aptina

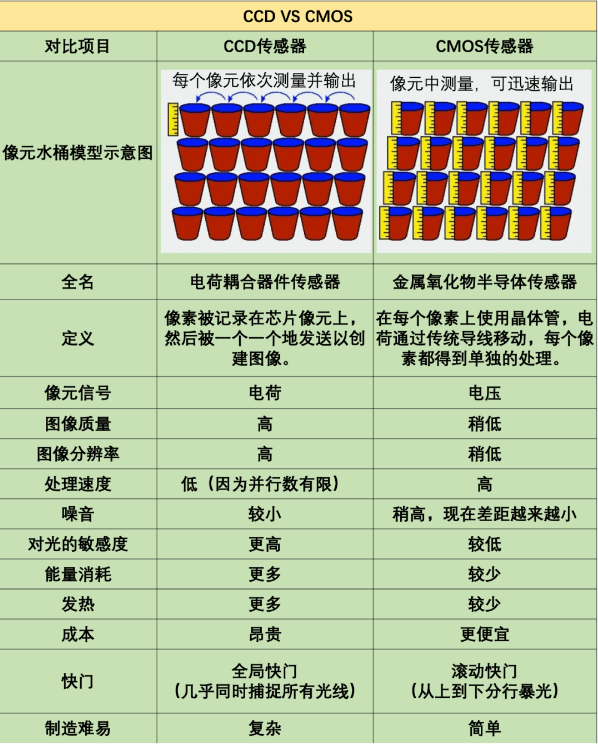

【傳感器主要類型】：

CCD(電荷耦合器件)；

CMOS(互補金屬氧化物半導體)。

【封裝形式主要有】：

CSP(芯片尺寸封裝)；

DICE(裸片形式)。

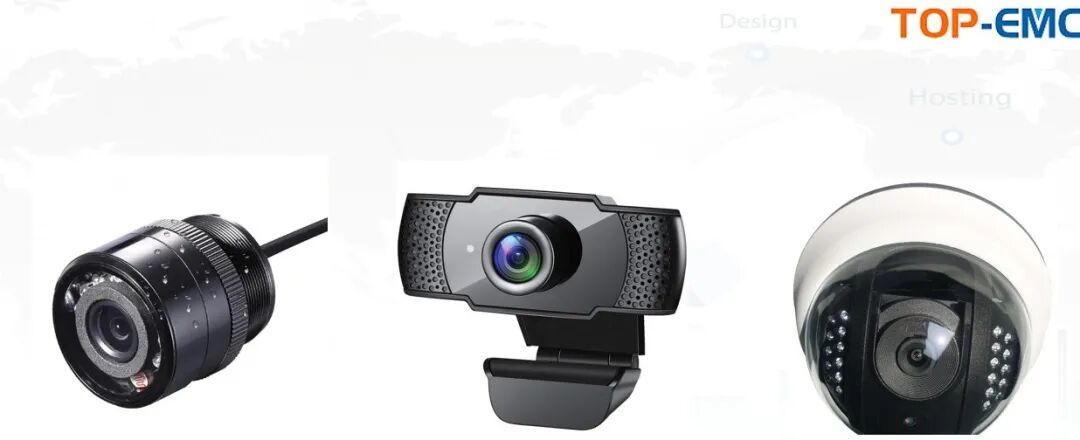

三攝像頭應用場景

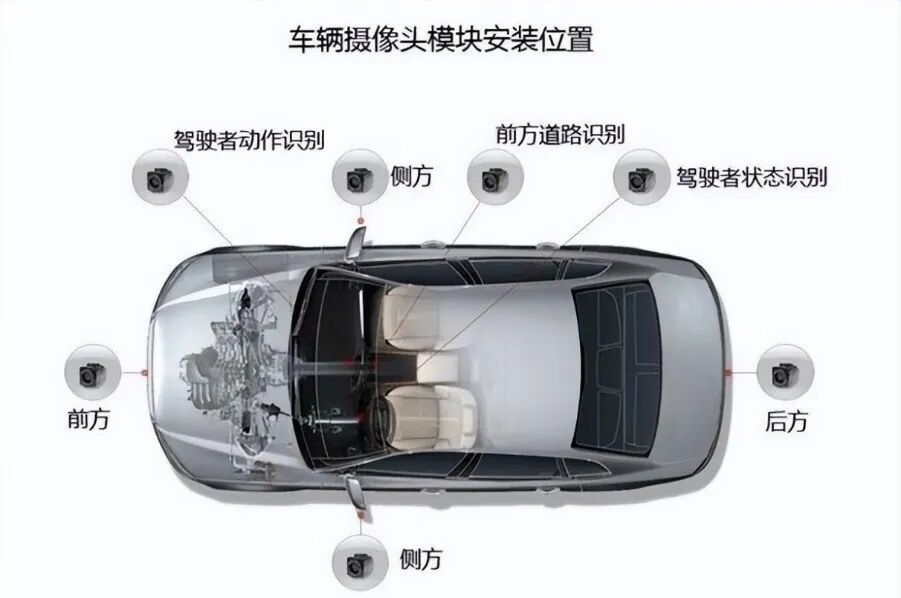

【車載攝像頭應用】：

客貨車倒車后視；

客車車內監控(安全、車門、行李倉)；

特種車輛圖像安全記錄和監控；

轎車倒車后視；

轎車行車前視；

大巴車攝像頭。

【消費類攝像頭應用】：

道路監控?cái)z像頭；

室內監控?cái)z像頭；

人臉識別；

手機攝像頭；

AI物品識別；

相機攝像頭；

內窺鏡；

無人機。

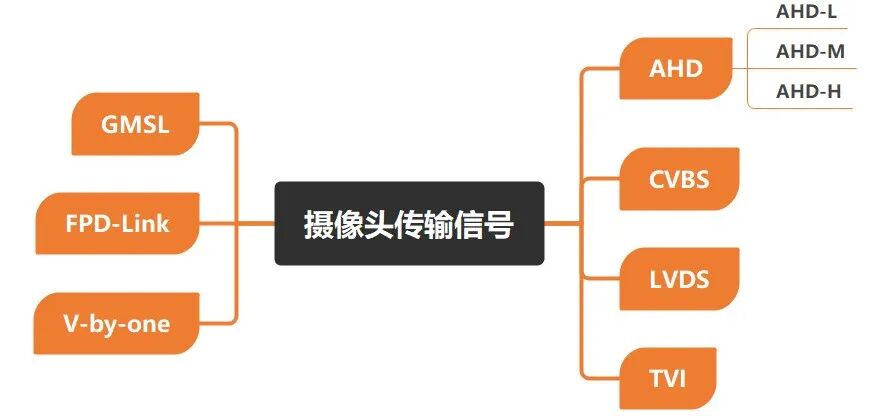

四攝像頭傳輸信號

上述的攝像頭傳輸信號中，涵蓋高速率傳輸方式FPD-Link和GMSL，而這高速信號傳輸方式伴隨著一些信號完整性的問題點，與POC技術方面相關，下述簡單介紹一下POC技術。

1.POC技術簡介

POC(Power Over Coaxia)是一種基于同軸線纜傳輸?shù)募夹g(shù)，能夠同時傳輸視頻信號、控制信號和電源。其核心挑戰在于解決直流電源與高頻視頻信號疊加傳輸?shù)膯?wèn)題，確保：

高頻視頻信號不失真；

低頻控制信號不出現亂碼。

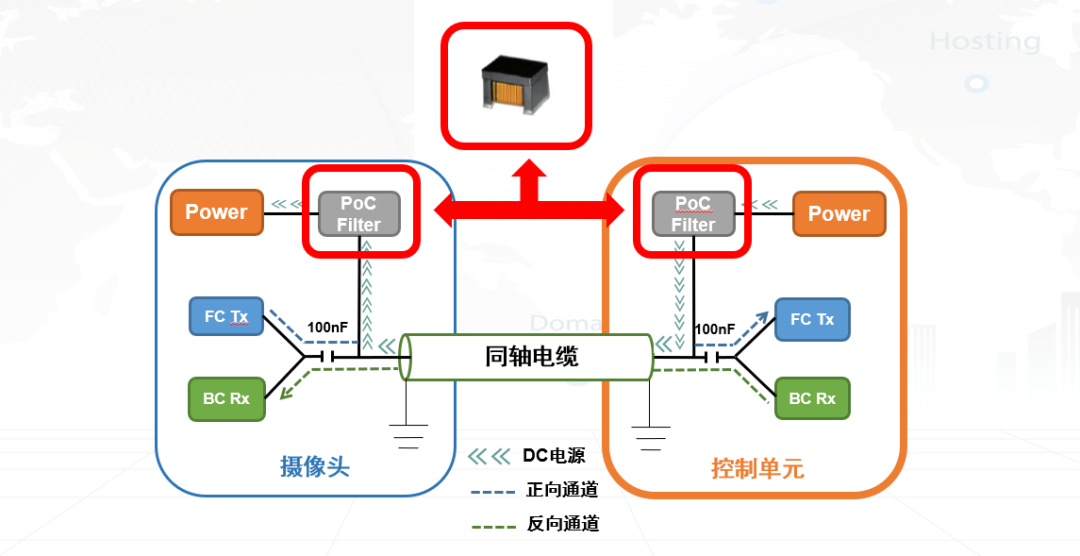

2.POC技術簡示圖

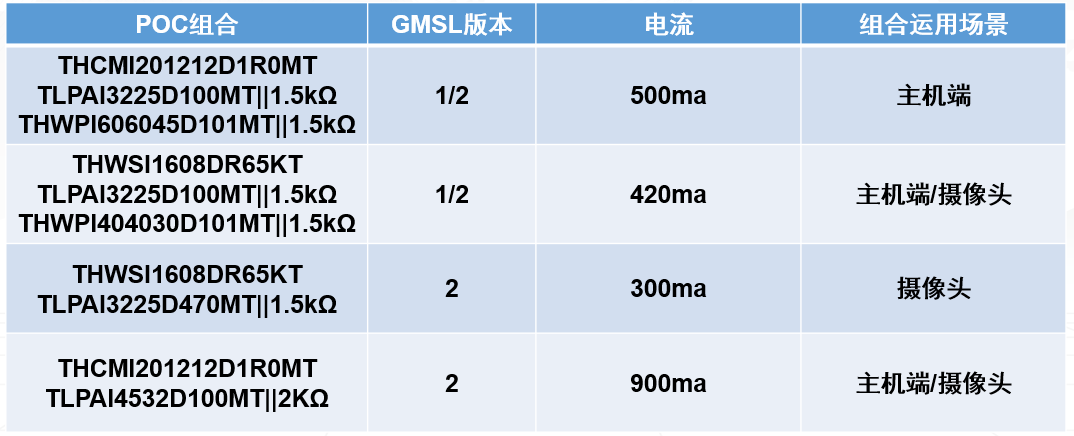

3.POC關鍵元器件，電感組合方案如下：

五攝像頭常見EMC問題及解決方案

1.時鐘輻射問題

（1）在MCLK加RC濾波或磁珠與電容濾波(靠近芯片位置)；

（2）在MCLK可加展頻IC，使用的是單線串聯用法，針對時鐘倍頻超標頻段進行有效抑制，推薦型號：SSDCI3128AF-08-CT；

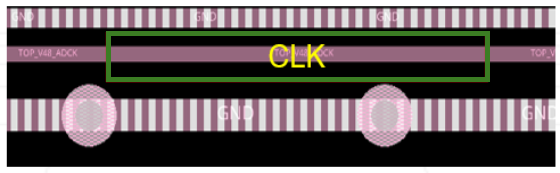

（3）CLK時鐘走線做包地處理，伴隨地線需要多打過孔，控制回路和防止噪聲耦合；

（4）FPC排線上的干擾；

屏蔽性不好或無屏蔽效果的線束會導致輻射超標，將排線進行屏蔽接地或排線帶有磁屏蔽材料。

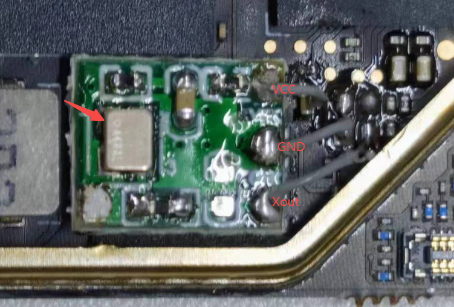

（5）在芯片主時鐘使用展頻晶振；

2.數據包絡問題

（1）在差分對信號上加信號線共模濾波器；

【推薦型號】：TF1210A2X900MT、TLCMI2012-2-900TF。

（2）差分信號需要做好阻抗匹配，預留阻抗匹配電阻；

（3）單端信號預留RC濾波，例如RGB信號。

3.電源開關頻率問題

（1）電源輸入端預留增加LC濾波或π型濾波；

（2）在DCDC開關引腳加RC吸收電路(電阻1Ω-10Ω，電容1nF-10nF)；

（3）DCDC芯片前后做好電容濾波(容值可選擇102，472，104，106)；

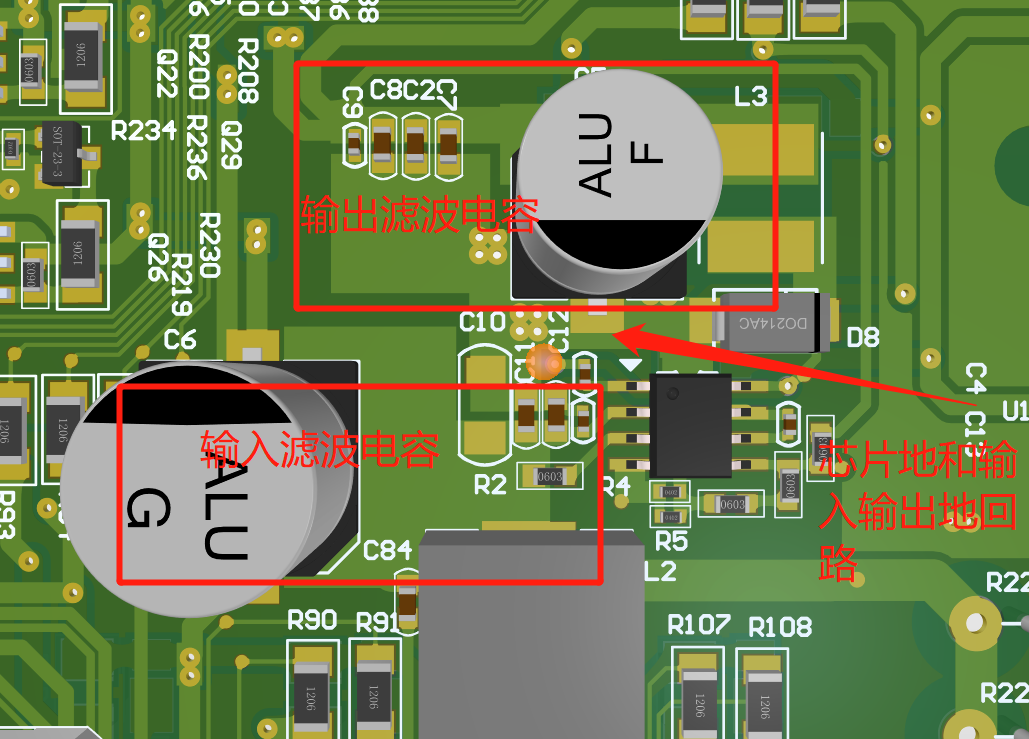

（4）控制DCDC電源回路，盡可能縮??；

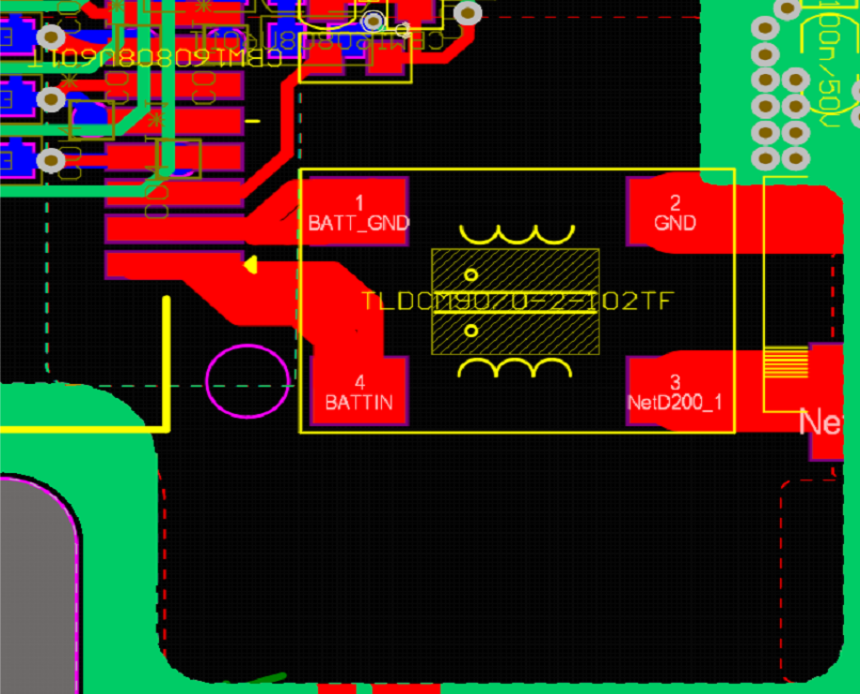

（5）電源端口加大電流共模濾波器，抑制攝像頭的噪聲，防止耦合到線束上的共模干擾；

【推薦型號】：TLDCM3225-2-601TF。

六總結

攝像頭EMC問題的核心在于時鐘管理、電源濾波、屏蔽完整性、PCB布局優化。綜合采用展頻、濾波、屏蔽和接地措施可有效抑制輻射，同時需在早期設計階段規避風險。
