???????當我們邁入自動化的“三維時代”，SmartRunner Explorer 3D不僅能生成清晰的2D圖像，還可輸出高精度的3D點云數據。

作為原始數據傳感器，SmartRunner Explorer 3-D 適用于各種需要詳細輪廓檢測的應用，無論是輸送帶上的貨物檢測、機器人行業的上下料應用，還是自動導引車輛AGV的避障防護等等。今天，我們將為您詳解“雙目視覺”版本的產品特點與應用場景，助您為3D視覺應用匹配更合適的技術方案!

HIGHLIGHTS

SmartRunner 3D

“雙目視覺技術”版本

工作原理

這款基于雙目視覺技術的SmartRunner 3D傳感器，可將目標及其周圍環境轉化為高精度的3D點云。傳感器內部實時處理三維測量數據，并通過高速以太網TCP/IP直接輸出，無需外部計算單元。

其檢測范圍可達約1米，支持在較大區域內實現高精度檢測，數據更新率最高達10 Hz或1 m/s通行速率。憑借兩個140萬像素?cái)z像頭，傳感器在全范圍內可實現分辨率<0.5 mm的準確測量!

該傳感器采用圖案照明，特別擅長快速深度測量與表面均勻物體的深度采集。

典型應用

劃重點：“近距離，高精度”

在實際應用中，雙目視覺版本的 SmartRunner Explorer 3-D 更適合近檢測距離，同時需要高精度的應用。

01質量控制

零部件有無檢測?

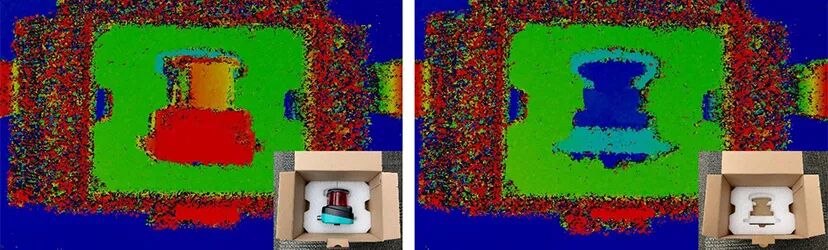

在該應用案例中，采用雙目視覺技術的 SmartRunner Explorer 3-D 用于判斷目標物是否已正確放置在包裝盒中。通過對比兩張圖片，我們可以發現左圖顯示該產品已正確放置在包裝盒的泡沫襯墊內，而右圖則顯示該產品放置不正確。

圖中藍色表示距離傳感器較遠的目標物，而紅色表示靠近傳感器表面的目標物

圖像中的3D點云數據是通過ViSolution演示軟件生成，不同的顏色表示傳感器與目標物之間的距離關系。藍色表示離傳感器較遠的目標物，而紅色表示靠近傳感器表面的目標物。觀察3D圖像，我們可以迅速發現右圖中的產品未放置在包裝盒內。

3D視覺相比2D的優勢在于，能直接獲取物體的完整三維圖像，而不僅限于局部輪廓。即使包裝盒位置發生偏移，仍可準確追蹤零件在盒內的位置。同時，傳感器也可輸出雙目相機拍攝的2D圖片。

02檢查監測完整性檢查

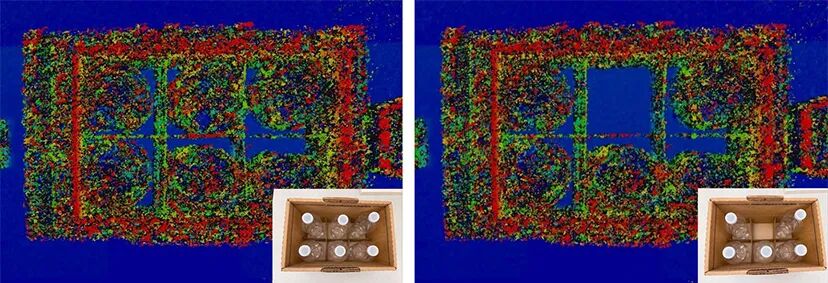

在此應用案例中，使用SmartRunner Explorer 3D用于檢測透明的飲料瓶是否正確地裝入包裝箱。如下圖所示，左圖包裝箱中有6個裝滿的透明瓶子，而右側包裝箱中則缺少一個瓶子，缺失處顯示為藍色區域，藍色仍然代表離傳感器較遠的目標物。

SmartRunnner Explorer 3-D 通過相機在目標上方捕獲投影圖像，完全檢測到透明物體

透明物體常因反光、透光等特性，難以被傳統視覺傳感器穩定檢測。而 SmartRunner Explorer 3D 通過投影圖案并結合雙目成像，實現了對透明物體的可靠檢測。同樣，通過3D點云可快速識別兩箱之間的差異，并配合系統記錄檢測數據，確保出庫前包裝完整。此外，3D方案僅需單臺傳感器即可監控兩排瓶子，而2D方案則需要多臺設備協同。

從上述案例可見，SmartRunner Explorer 3D 通過提供原始3D點云數據，為用戶帶來高度靈活的測量能力，支持多樣化的檢測與判斷需求。期待與您共同探索“雙目視覺技術”的更多可能!
