前 言

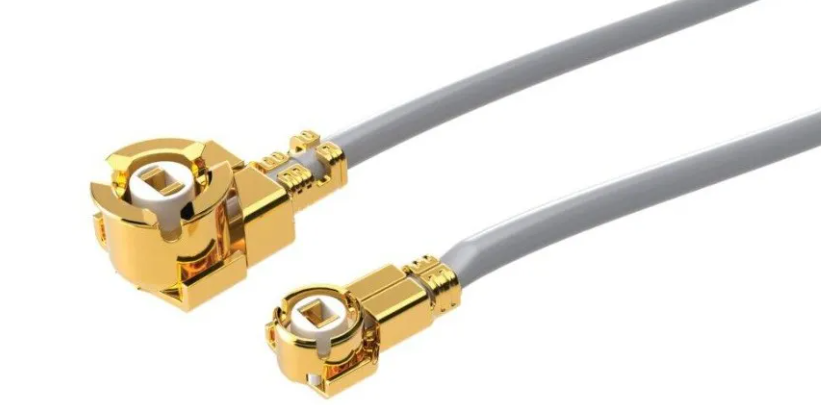

超微型且輕量化的U.FL連接器最初因其在早期商用手機和筆記本電腦中的應用而廣受歡迎，用于連接內部射頻模塊與天線。
在這些受控環境中，連接器安裝一次后受到機箱保護，且極少被再次觸碰，原始版本的U.FL連接器表現良好。

當下的U.FL/MHF?
時至今日，我們看到U.FL/MHF? 型連接器被廣泛應用于各種空間受限的物聯網 (IoT) 和嵌入式應用（包括軟件定義無線電）中。其中一些應用仍然處于室內、受控良好且靜止的環境中。



然而，隨著無線連接幾乎滲透到所有領域，U.FL/MHF? 連接器也進入了對堅固性要求更高、有時甚至是極高密度的應用環境，在這些環境中必須考慮機械應力。
示例包括工業無線控制器、導航和雷達系統、汽車遠程信息處理系統，甚至農業診斷或追蹤單元。先進無線系統的原型設計以及測試和調試也是U.FL/MHF?連接器的常見應用場景。這些用例通常需要多次插拔循環，有時還包括大量并排安裝的電纜，從而導致電纜受力。

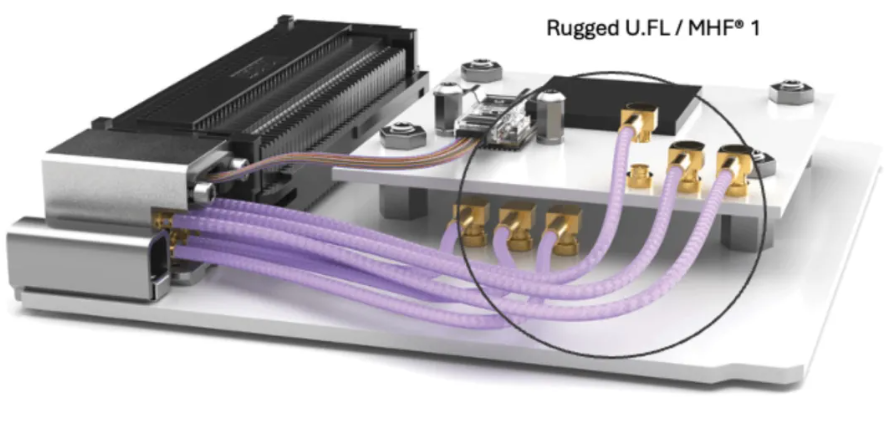

Samtec堅固型U.FL/MHF?1解決方案
好消息是，Samtec開發了專為在嚴苛及高要求環境中可靠運行而設計的U.FL/MHF? 1 型產品。Samtec的U.FL/MHF? 1型連接器因其堅固可靠的連接和高插拔次數而被選中。

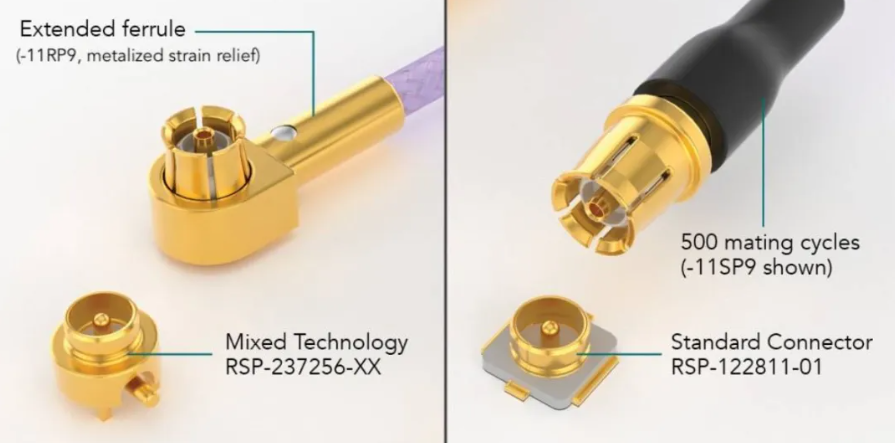

U.FL/MHF? 1 電纜連接器
l零件編號：RF047-A-11RP9（直角型）或RF047-A-11SP9（直型）
l線纜規格：提供于0.047英寸低損耗柔性電纜上（RF047-A 系列組件）



l-11RP9 (直角型) 特點：
——加長的套管提供金屬化應變消除功能
——提高耐用性，保護焊點
——非常適合極度密集或壓縮的應用場景
l可與行業標準表面貼裝板端連接器或Samtec的混合技術板端連接器互配
l支持500次插拔循環
l頻率范圍：DC至10 GHz


混合技術板端連接器
l零件編號：RSP-237256-XX
l混合技術提高了耐用性
l防止剪切力損壞
l若與-11RP9 直角電纜連接器配合，最大配合高度為 4.75 毫米
l頻率范圍：DC至10 GHz

資料下載&拓展討論
Samtec為每種電纜組件提供多種“另一端”的選項，將特定應用的定制化需求與現成解決方案的簡便性和交貨期效率相結合。我們U.FL/MHF?電纜組件提供的替代“另一端”選項包括SMA、SMPM和20號端子。



如需了解更多關于Samtec U.FL/MHF? 解決方案的信息，請聯系Samtec中國團隊?；蛘?qǐng)前往公眾號，輸入“UFL”，即可獲得產品手冊下載鏈接。歡迎下載并深入了解。



請聯系Samtec中國的技術團隊，我們將不遺余力提供解決方案的支持。
