工業4.0時代，半導體檢測與精密制造對微觀三維測量需求迫切。傳統顯微鏡"景深與分辨率不可兼得"的困局長期制約檢測精度。光子灣超景深顯微鏡通過光學掃描、算法融合與智能測量技術，突破技術瓶頸，實現大景深、高分辨率、三維成像。憑借800萬像素超高清成像、0.1μm亞微米級測試分辨率、200mm大平臺等核心技術優勢，已在半導體、材料科學、精密制造等領域廣泛應用，助力中國制造業轉型升級。

超景深顯微鏡原理

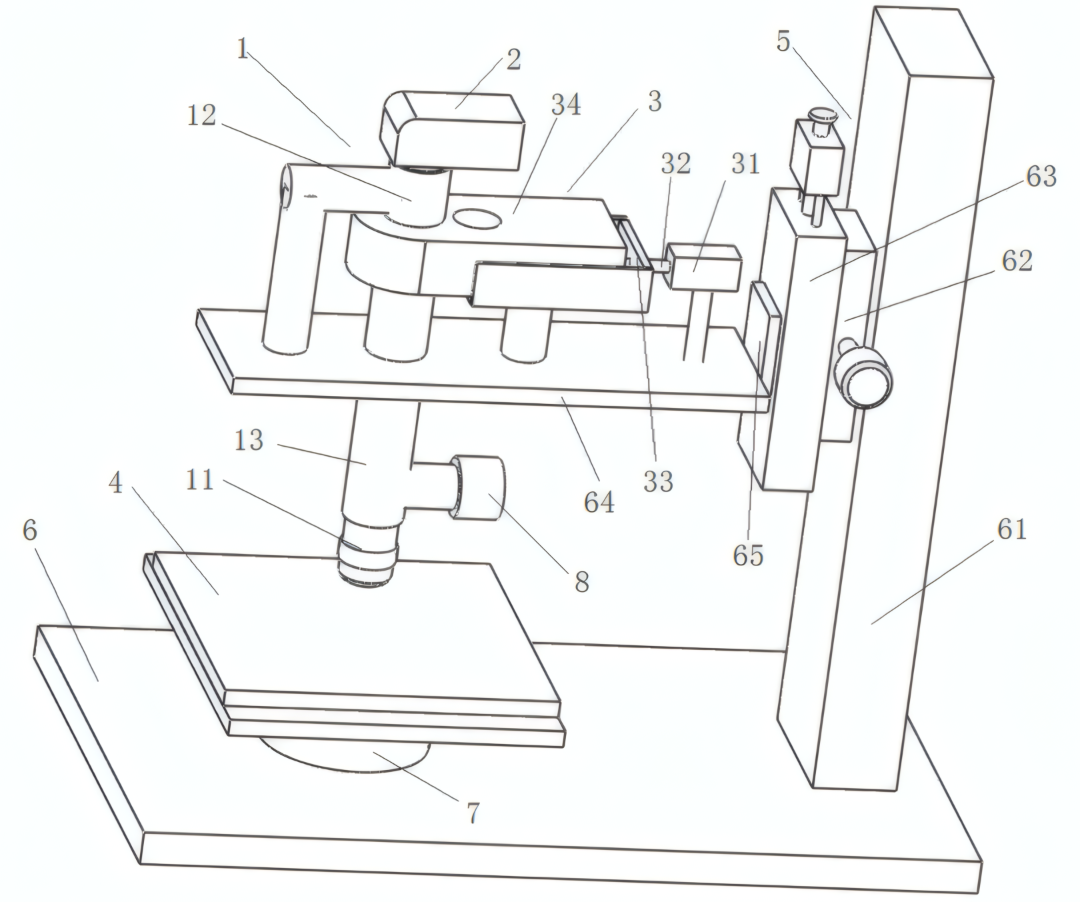

超景深顯微鏡的光學構造示意圖

超景深顯微鏡的核心原理在于通過自動聚焦掃描、多焦平面圖像融合與智能算法，實現大景深、高分辨率的三維成像。

自動聚焦掃描與分層成像

超景深顯微鏡通過電動Z軸裝置連續調整物鏡與樣品距離，在不同焦平面捕獲多張圖像。超景深顯微鏡配備0.1μm移動分辨率的電動Z軸，實現精準分層掃描。以20X物鏡為例，可實現毫米級大景深掃描，遠超傳統顯微鏡微米級景深。遠心光學系統配合連續變倍設計（100-2500X無縫轉換），既保證大景深成像質量，又確保高分辨率下的細節捕獲能力。

多焦平面圖像融合算法

超景深顯微鏡采用三大算法實現三維信息重構：

銳度合成法分析每一層圖像的局部對比度，選擇最清晰的區域進行拼接；

最小模糊合成法基于圖像模糊程度評估，保留最細節豐富的部分，避免合成偽影；

HDR技術結合多曝光圖像，解決高反光區域過曝、低反光區域欠曝問題。

三維圖像處理系統支持快速3D實時圖像景深合成，RGB各16bit灰度等級實現HDR級動態范圍，亮暗區細節均可真實呈現。

高精度測量三大技術

超景深顯微鏡之所以能實現納米級高精度測量，核心在于三大技術體系的深度融合：光學掃描、圖像融合與智能測量。

光學掃描技術

通過電動Z軸裝置（0.1μm移動分辨率）在不同焦平面捕獲多張圖像，配合遠心光學系統與100-2500X連續變倍設計，實現毫米級大景深掃描，遠超傳統顯微鏡微米級景深。

圖像融合算法

采用銳度合成法分析局部對比度，選擇最清晰區域拼接；最小模糊合成法基于模糊評估保留細節豐富部分；HDR技術融合多曝光圖像，解決高反光區域過曝、低反光區域欠曝問題，確保亮暗區細節真實呈現。

智能測量技術

實現從二維觀察到三維定量的躍遷，支持點、線、圓等二維參數自動標注及高度差、體積、表面粗糙度（Ra、Rz）等三維參數精確計算。非接觸式掃描技術可對器件表面進行無損檢測，200mm×200mm大XY平臺支持跨視野拼接，實現大尺寸樣品全景三維重建。

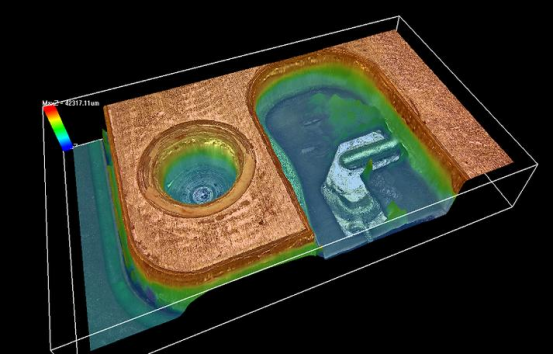

超景深顯微鏡的三維成像

超景深顯微鏡應用

超景深顯微鏡的納米級高精度測量能力，已在多個關鍵行業實現深度應用。

材料分析：觀察金屬顆粒、陶瓷孔隙和塑料纖維的分布，精度為 0.1μm。

半導體檢測：識別芯片表面缺陷，測量焊點線寬度，確保產品質量。

高端制造：支撐精密模具、刀具及微細結構的三維形貌測量與質量控制，滿足高精度加工需求。

表面處理評價：分析鍍層厚度、涂層均勻性，并為工藝優化提供支持。

航空航天：用于高溫合金葉片、復合材料構件等關鍵部件的表面缺陷檢測與失效分析，保障飛行安全。

超景深顯微鏡通過自動聚焦掃描、多焦平面圖像融合與智能算法，實現從二維觀察到三維測量的革命性跨越。超景深顯微鏡憑借800萬像素超高清成像、0.1μm測試分辨率、200mm大平臺等核心技術優勢，已在半導體BGA檢測、材料粗糙度測量、刀具磨損檢測等領域廣泛應用。未來，超景深顯微鏡將繼續深耕納米級三維視覺技術，為制造業高質量發展提供更精準、高效、智能的檢測解決方案。

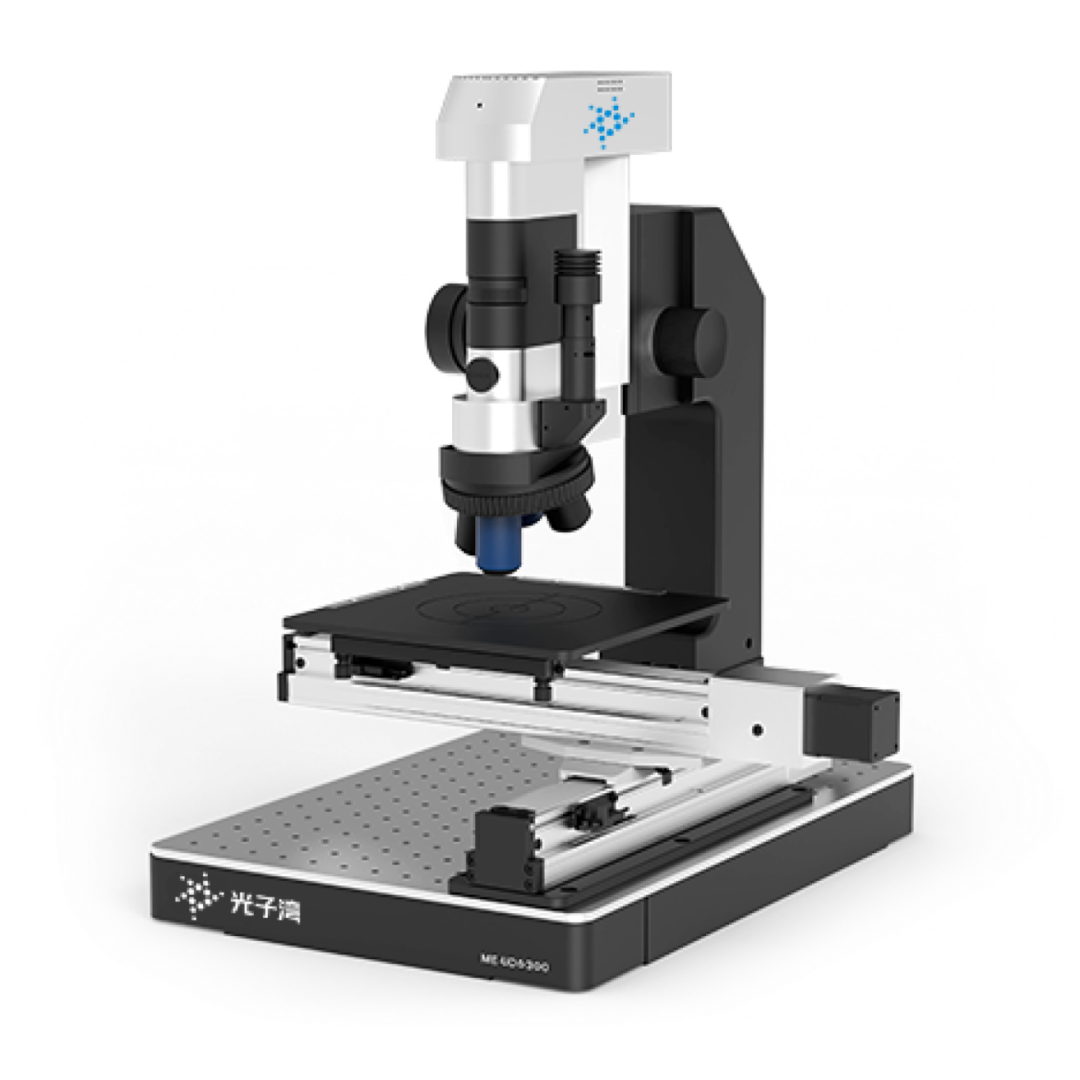

光子灣超景深顯微鏡

光子灣超景深顯微鏡用于對各種精密器件及材料表面進行亞微米級三維輪廓測量的檢測儀器。與傳統的光學顯微鏡不同，該設備擁有更大的景深、更廣的視野、更高的放大倍率、更全的觀測角度，足以應對各種極具挑戰的觀測場景。

?

超清數字成像器件，3840*2160 800W像素超高速實時傳輸

多種HDR技術結合運用，實現亮區暗區真實呈現

先進的遠心光學系統設計，保證真彩與銳利、低畸變圖像質量

光子灣超景深顯微鏡以大景深、三位量化、無損高效的特點，可精準觀測被攝物體的三維輪廓，為工藝優化提供數據支撐，是提升工藝質量從經驗判斷到數據驅動的關鍵一步。
