伺服位置控制，接收脈沖的幾種形式

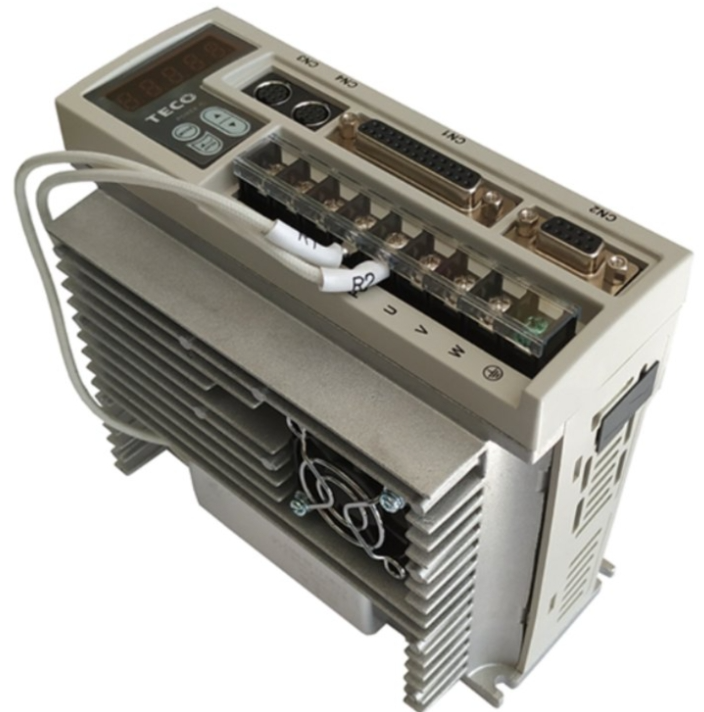

伺服位置控制中，接收脈沖信號的形式可以從兩個層面來理解：一是決定運動方向和位移的脈沖指令形式，二是決定信號物理傳輸特性的信號接口形式。
這是指上位機（如PLC）發出的脈沖指令的具體邏輯形式。主流有以下三種：
| 脈沖形式 | 特點 | 典型應用場景 |
|---|---|---|
| 脈沖+方向 (Pulse + Direction) | 僅需一路高速脈沖口，通過另一路IO信號的高低電平控制方向，硬件資源占用最少，是最主流的方式。 | 廣泛用于各類定位系統，尤其是高速脈沖口數量受限的小型系統。 |
| 正交脈沖/AB相脈沖 (Quadrature / A/B Phase) | 兩路相位差90°的脈沖信號，通過相位超前/滯后關系決定方向?？垢蓴_能力強，具備一定糾錯能力。 | 常用于編碼器信號傳輸、強干擾環境或需要精確位置反饋的長距離應用。 |
| 正反轉脈沖 (CW/CCW) | 使用兩路獨立的脈沖信號分別控制正轉（CW）和反轉（CCW），驅動器內部邏輯最簡單，不易出錯。 | 常見于一些日系伺服驅動器和特定的應用習慣中。 |
信號接口形式：信號如何"傳"給驅動器？
這決定了脈沖信號的電氣特性、傳輸距離和抗干擾能力。主要分為差分信號和單端信號兩類。
| 特性 | 差分信號 (Differential) | 單端信號 (Single-Ended) |
|---|---|---|
| 核心驅動方式 | 差分驅動 (Line Driver) | 集電極開路 (Open-Collector) ，可選NPN或PNP型 |
| 信號電平 | ±5V | 24V 或 5V |
| 抗干擾能力 | 非常強 ，適合長距離或電磁干擾嚴重的工業環境 | 一般 ，傳輸距離不宜過長 |
| 最大傳輸頻率 | 高，常見為500 kHz，部分可達4 MHz | 相對較低，典型值為200 kHz |
| 優點 | 抗干擾能力強，支持高速傳輸，傳輸距離遠 | 接線簡單，成本較低，兼容性好 |
| 缺點 | 需要專門的差分輸出接口，成本稍高 | 抗干擾能力弱，不適合高速和遠距離傳輸 |
補充說明：推挽輸出 (Push-Pull)
這是一種單端輸出形式，由一對分別負責高、低電平導通的晶體管組成。它能提供較強的驅動電流，在高速、短距離應用中表現良好。不過，在伺服脈沖控制中，差分和集電極開路是更常見的討論焦點。
如何選擇？
在實際應用中，選擇哪種形式，可以參考以下幾點：
按PLC類型選擇
晶體管輸出型PLC：通常是集電極開路（NPN型）輸出，默認可與支持單端輸入的伺服驅動器直接連接。
帶高速差分輸出口的運動控制卡/專用模塊：為實現高速、高精度或長距離傳輸，應選擇差分信號方式。
按通信協議選擇
如果是高速串行通信（如EtherCAT, MECHATROLINK, RTEX），則不再使用傳統的脈沖控制，而是通過通信總線直接發送位置指令。這種方式在需要多軸同步、高實時性的復雜系統中越來越普遍。
總結
總的來說，選擇哪種脈沖接收形式，取決于對傳輸距離、速度、抗干擾能力以及上位機接口的綜合考量。而在通信技術日益成熟的今天，基于總線的控制方式也正逐漸成為高端應用的主流趨勢。
