最近美以伊戰爭牽動世界，伊朗伊斯蘭革命衛隊宣稱，他們的國產防空系統，再次擊落了第二架F35，而擊落F35的原因也曝光了，成本竟然只要數萬美元，就將上億美元的空天利器摧毀，破除了F35的隱身神話，他是怎么做到的？核心就在于—多光譜攝像機。它除了可以探測可見光之外，還能夠探測紅外光、紫外光、近紅外線，熱紅外線等，因?yàn)镕35只是雷達隱身，它并不具備光學隱身，雖然雷達探測不到，但是用高清的攝像頭，是完全可以拍到的，而且它屬于靜默探測，沒有雷達信號不會暴露出自己的坐標，而且它的成本相對極低，在本土作戰，可以提前大規模部署，這款性價比神器讓世界為之驚訝！

一、紅外全光譜相機：概念與分類

所謂"紅外全光譜相機"，是指在紅外波段具備寬譜響應能力的光電探測設備，通常覆蓋近紅外（NIR，0.7—1.0μm）、短波紅外（SWIR，1.0—3.0μm）、中波紅外（MWIR，3.0—5.0μm）和長波紅外（LWIR，8.0—14.0μm）等多個子波段。不同波段對應不同的物理信息：

二、核心工作原理

紅外探測器的本質是光電能量轉換器件。其工作原理基于光子探測效應：當紅外光子入射至半導體探測材料時，光子能量被材料吸收，激發載流子（電子-空穴對），產生與入射輻射強度成正比的光電流信號。

軍用級紅外焦平面陣列（IRFPA）是當前先進防空紅外搜索與跟蹤系統（IRST）的核心組件。其結構如下圖所示：

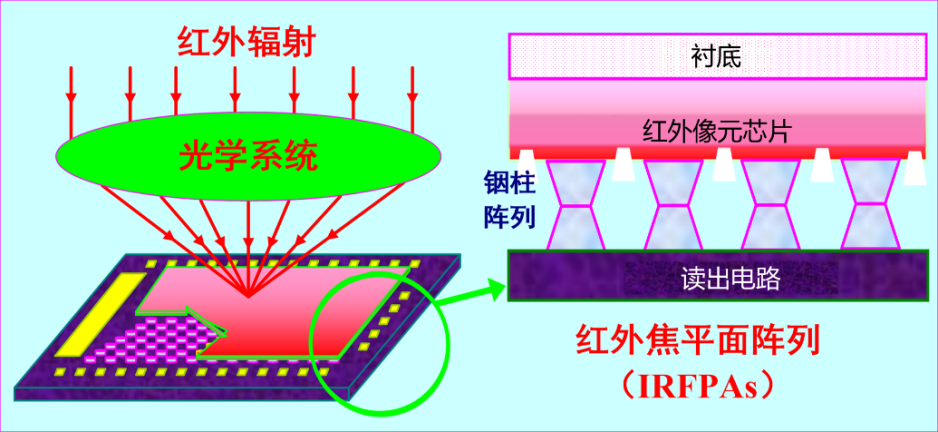

圖1：紅外焦平面陣列（IRFPA）結構示意圖——紅外像元芯片經銦柱互連至硅基讀出電路（ROIC）

整機系統的工作流程可概括為四個環節：

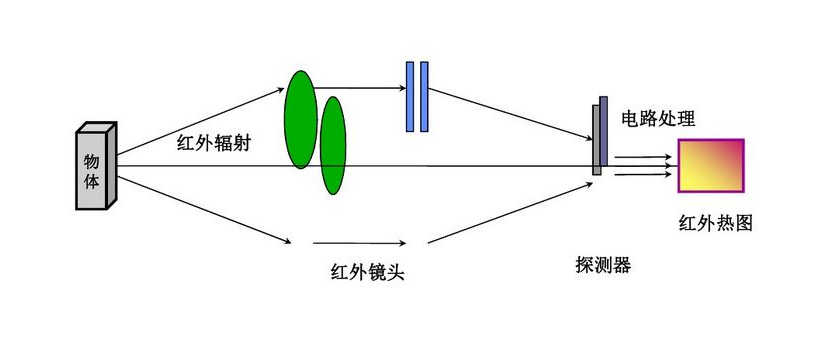

圖2：紅外熱成像系統基本原理——目標紅外輻射經光學系統匯聚，由探測器轉換為電信號，經電路處理后生成熱圖

① 目標輻射采集：飛行器發動機尾噴口溫度可達800—1200K，輻射峰值落在中波紅外3—5μm波段。光學系統（鍺透鏡或硒化鋅透鏡）將紅外輻射聚焦至焦平面陣列。

② 光電信號轉換：探測器材料（如碲鎘汞MCT、銻化銦InSb、銦鎵砷InGaAs等）在入射光子激發下產生光生載流子。制冷型探測器工作在77K（液氮溫級）或更低溫度，以抑制熱噪聲，實現高靈敏度探測。

③ 信號讀出與處理：讀出集成電路（ROIC）逐像素采集光電流，經放大、模數轉換后輸出數字信號。后端處理單元完成非均勻性校正、背景消除、目標增強等算法。

④ 目標識別與跟蹤：系統通過多波段信息融合、運動目標檢測算法，在復雜背景中提取低可觀測飛行器的航跡信息，并引導防空武器實施攔截。

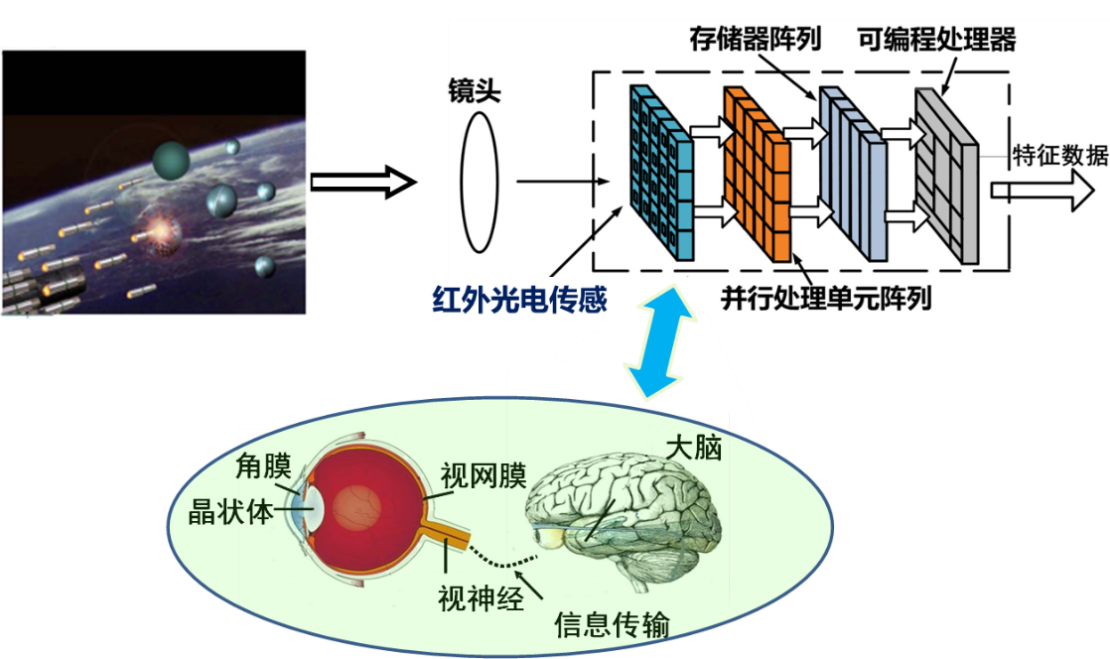

圖3：紅外光電傳感系統架構——從太空/空基探測到信號處理的完整鏈路

三、關鍵紅外光電元器件

現代軍用紅外探測系統的性能瓶頸，很大程度上取決于上游核心元器件的水平，在成像與電路系統中，就廣泛使用二極管、三極管類核心器件，是實現光信號轉換與系統運行的基礎。

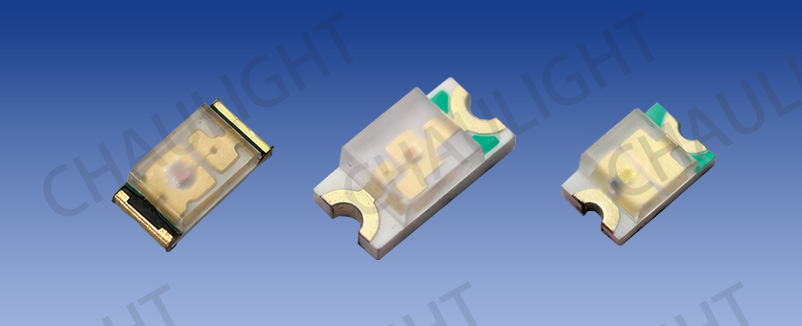

其感光像素核心為光電二極管，負責接收可見光、紅外等多波段光信號并完成光電轉換，不同波段對應不同材料二極管，以適配多光譜探測需求。每個像素內部還集成多個MOS 場效應管，用于電荷轉移、信號復位、放大與行選通，完成微弱光信號的讀出與初步處理。

外圍電路中，三極管、MOS 管用于信號放大、時序控制、電源驅動及濾光片、制冷模塊控制，保證多光譜圖像穩定輸出。

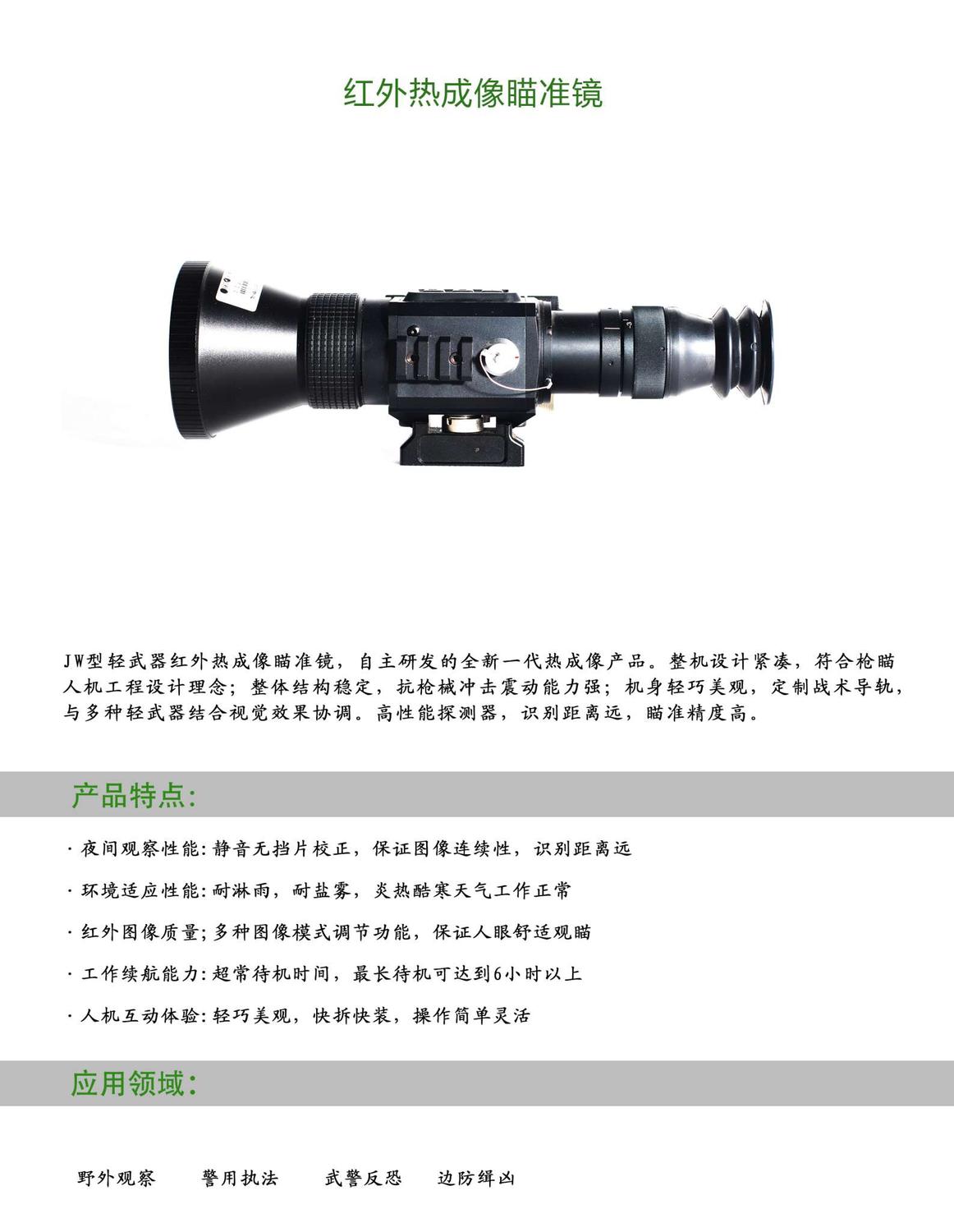

圖4：典型軍用紅外熱成像觀測設備

四、技術趨勢與思考

曾幾何時，隱身技術，就是美軍空中霸權的免死金牌，從F17在巴拿馬悄悄進村，到F2在演習里打出驚人的交換比，再到F35被包裝成會飛的超級計算機，大家潛意識里都覺得，只要我有隱身，就能來去無蹤，但這次，伊朗用實際行動告訴全世界，強者也并非元懈可擊，現在的戰爭武器越做越復雜，但決定戰爭勝負的終究還是人，再先進的系統，只要是人造的，就有漏洞，只要你有規律，就能被捕捉，打破桎梏，便能出奇制勝。紅外探測技術再次以意想不到的方式讓更多人了解，而當前紅外探測技術正朝著多波段融合、大面陣、高幀率、智能化方向快速演進，這也是為什么具備自主紅外探測能力的國家，在防空體系中擁有獨特的非對稱優勢。
