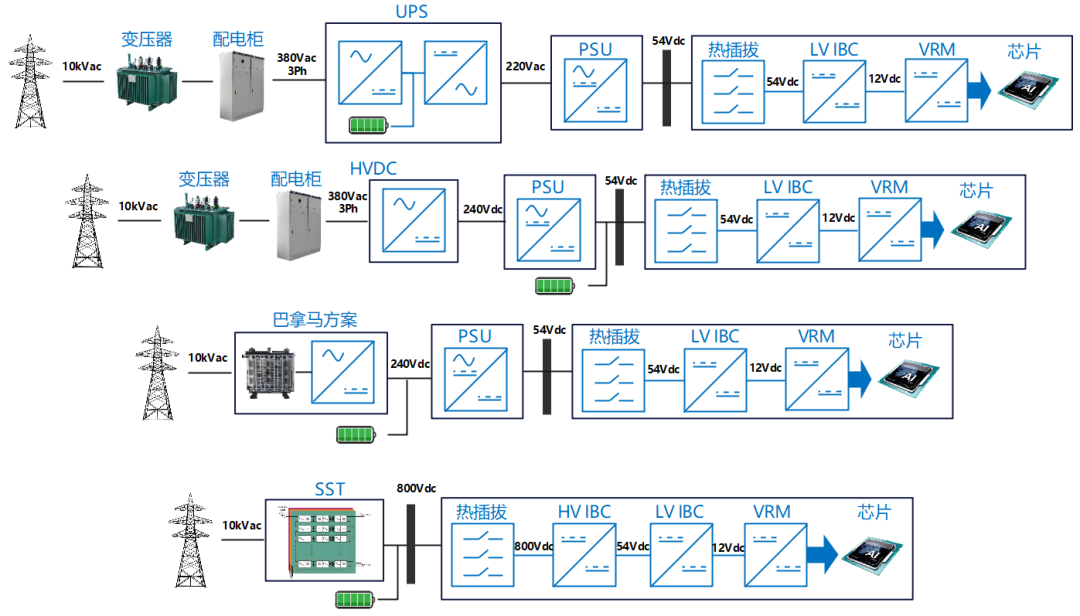

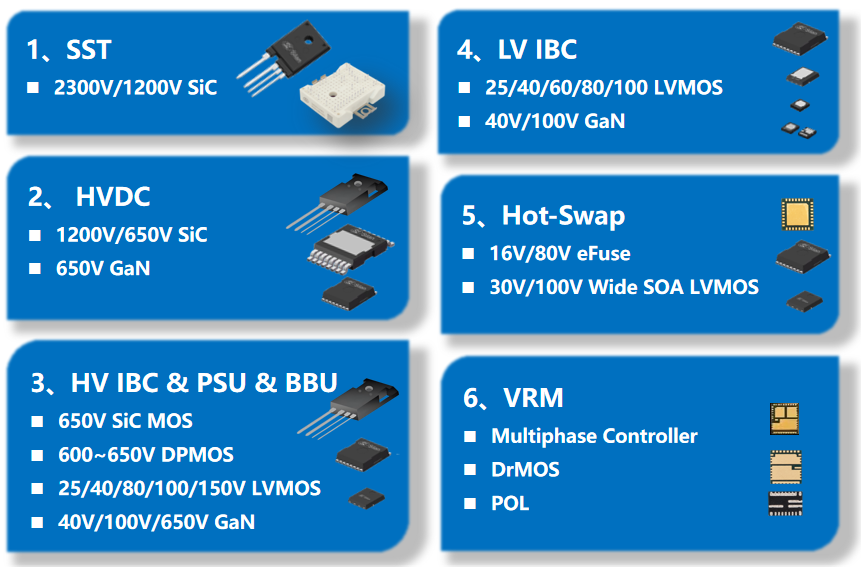

當前算力數據中心正朝著800V直流母線架構加速演進，士蘭微電子憑借在半導體各細分領域的深厚積累，構建了“從電網到核心”的全鏈路供電解決方案，可為算力數據中心供電系統提供士蘭“功率器件+電源管理IC”整體解決方案，包含SiC、GaN、DPMOS、LVMOS、eFuse、Multiphase Controller、DrMOS、POL 等產品，全面覆蓋算力電源SST、HVDC、PSU、BBU、IBC、Hot-Swap、BoardPower、Accelerator Card等應用，為高性能計算應用的發展注入強勁動力。本篇將介紹士蘭微電子在5.5kW PSU上的成套應用方案。

方案介紹

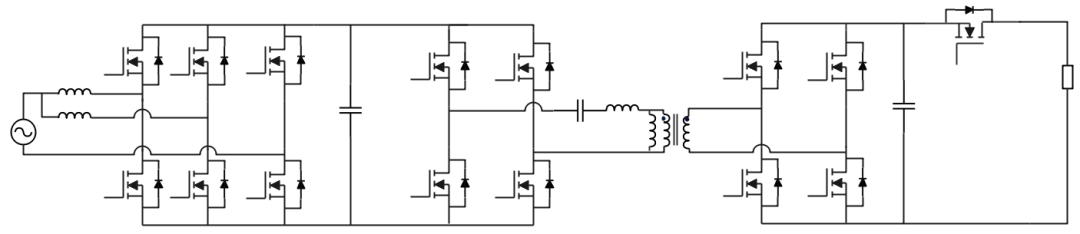

下圖為由“圖騰柱PFC+LLC”組成的5.5kW PSU。

? ? ?

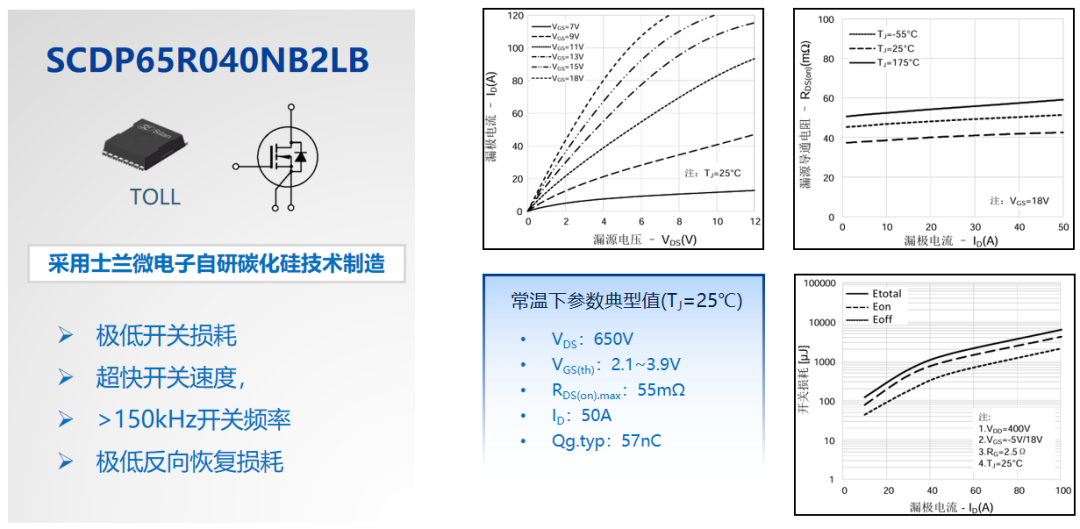

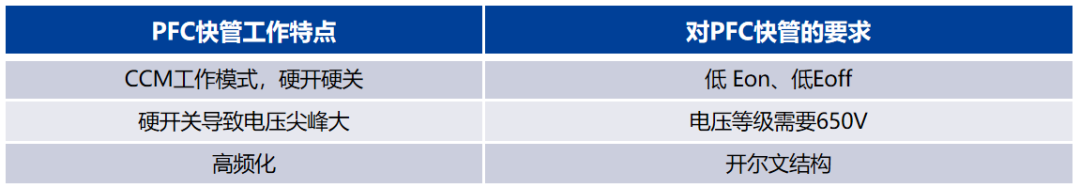

在圖騰柱 PFC、連續導通模式的高頻高效拓?fù)渲?，快管承?dān)高頻硬開關動作，開關損耗決定了整機效率、溫升與功率密度，需要選用低 Eon、Eoff 且柵電荷 Qg 優異的 SiC MOSFET。士蘭微650V電壓平臺系列的SiC MOSFET產品（料號為SCDP65R040NB2LB）滿足上述應用場景的需求，可顯著降低高頻工況下的能量損耗，提升系統整體轉換效率，同時減少散熱壓力，支持更高頻率、更高功率密度的電源設計，滿足數據中心、服務器電源等場景對高效、高可靠供電的嚴苛需求。

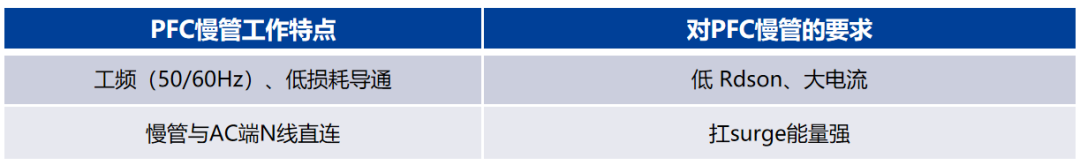

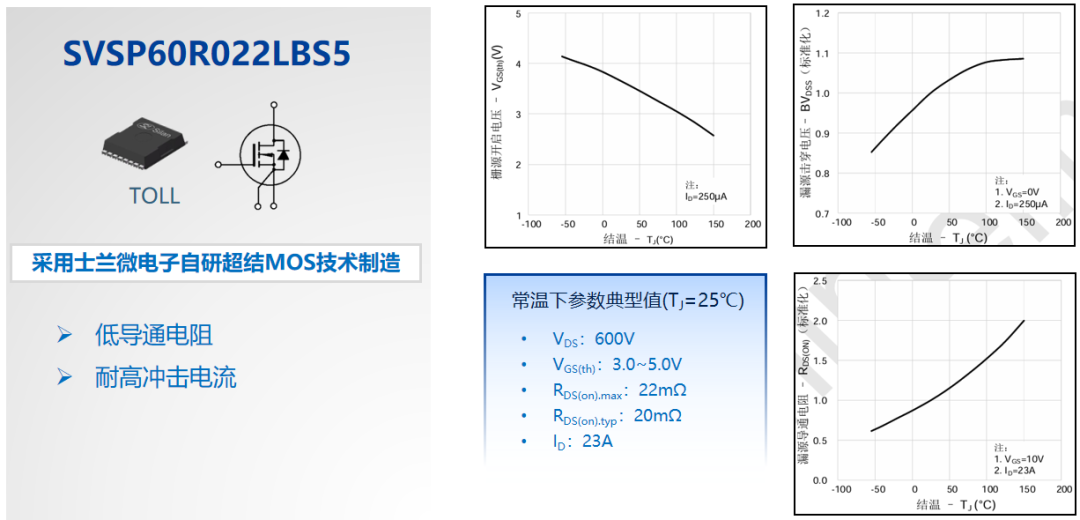

PFC慢管工作在工頻整流狀態，導通損耗與直接決定整機效率、溫升與運行可靠性。選用士蘭微的低導通電阻 Rds (on)、正向壓降優異，同時兼顧浪涌電流能力的超結 MOSFET（料號為SVSP60R022LBS5），在工頻導通期間的損耗有效降低，提升系統效率與熱穩定性。

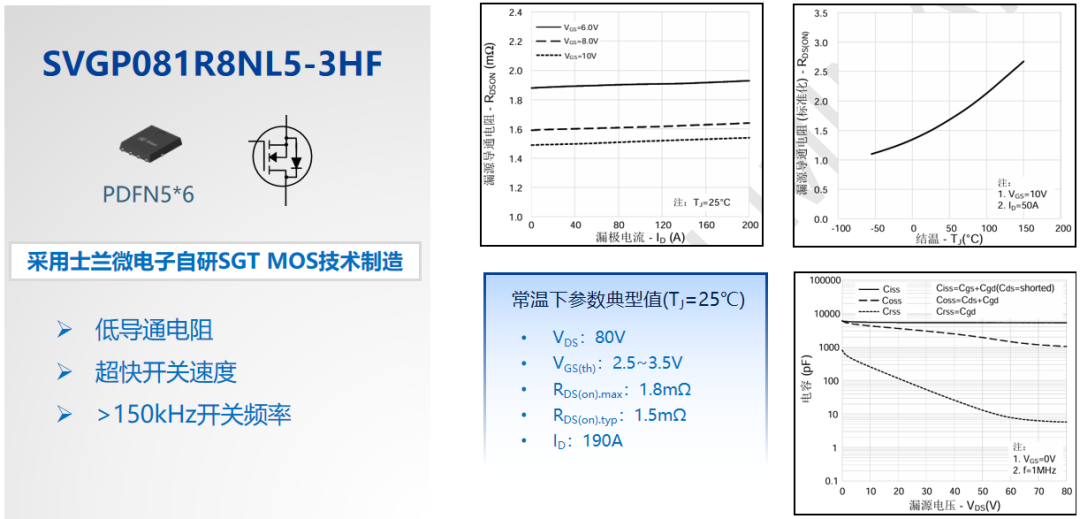

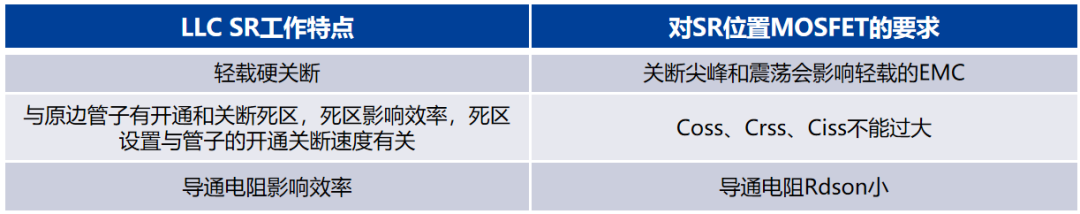

在 LLC的SR位置，中重載情況下軟關斷，輕載情況下硬關斷。士蘭微的自研低壓MOSFET（料號為SVGP801R8NL5-3HF）具有導通電阻 Rds (on)低、柵電荷 Qg 小、反向恢復特性優異的特點，能幫助客戶提升半載和滿載效率，優化輕載時EMC表現。

? ? ?

士蘭微SiC MOS、超結MOS以及低壓MOSFET方案已助力頭部客戶在5.5kW PSU 產品上實現功率轉換效率達到97.5%。今后，士蘭微電子將繼續深耕算力數據中心供電領域，迭代推出更多先進產品，助力各電源客戶實現更高的效率目標。
