實驗名稱：功率放大器在高頻磁芯損耗測量中的應用

研究方向：高頻磁芯損耗測量

實驗內容：測量頻率在10kHz到500kHz范圍內，磁通密度幅值在0~0.2T范圍內，正弦波以及PWM波激勵下的環型磁芯損耗，通過信號發生器產生所需波形，再利用功率放大器將信號輸入磁芯的一次側，利用雙繞組法測量環型磁芯內部的磁芯損耗。

測試設備：信號發生器，ATA-4052C高壓功率放大器、示波器、高頻電流、電壓探頭等等。

實驗過程：

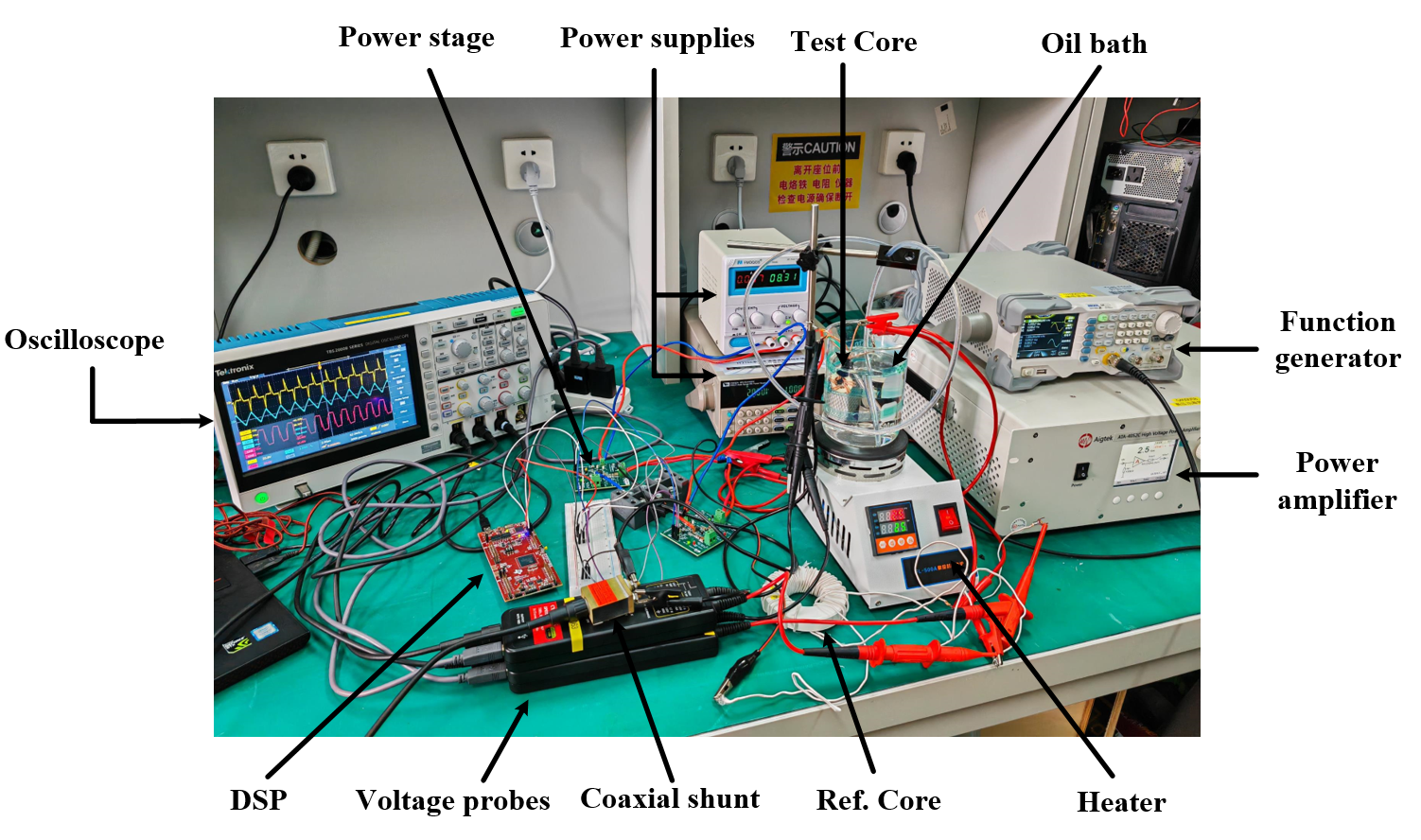

圖1：實驗測試實物圖

根據雙繞組法，2個電壓探頭檢測環型磁芯的一次側和二次側電壓，1個電流探頭檢測一次側電流，將檢測信號輸入示波器。利用信號發生器產生所需頻率、幅值、形狀的波形，經功率放大器放大輸入環型磁芯的一次側。采集電壓電流數據，換算為磁通密度和磁場強度，通過B-H曲線計算磁芯損耗。

實驗結果：

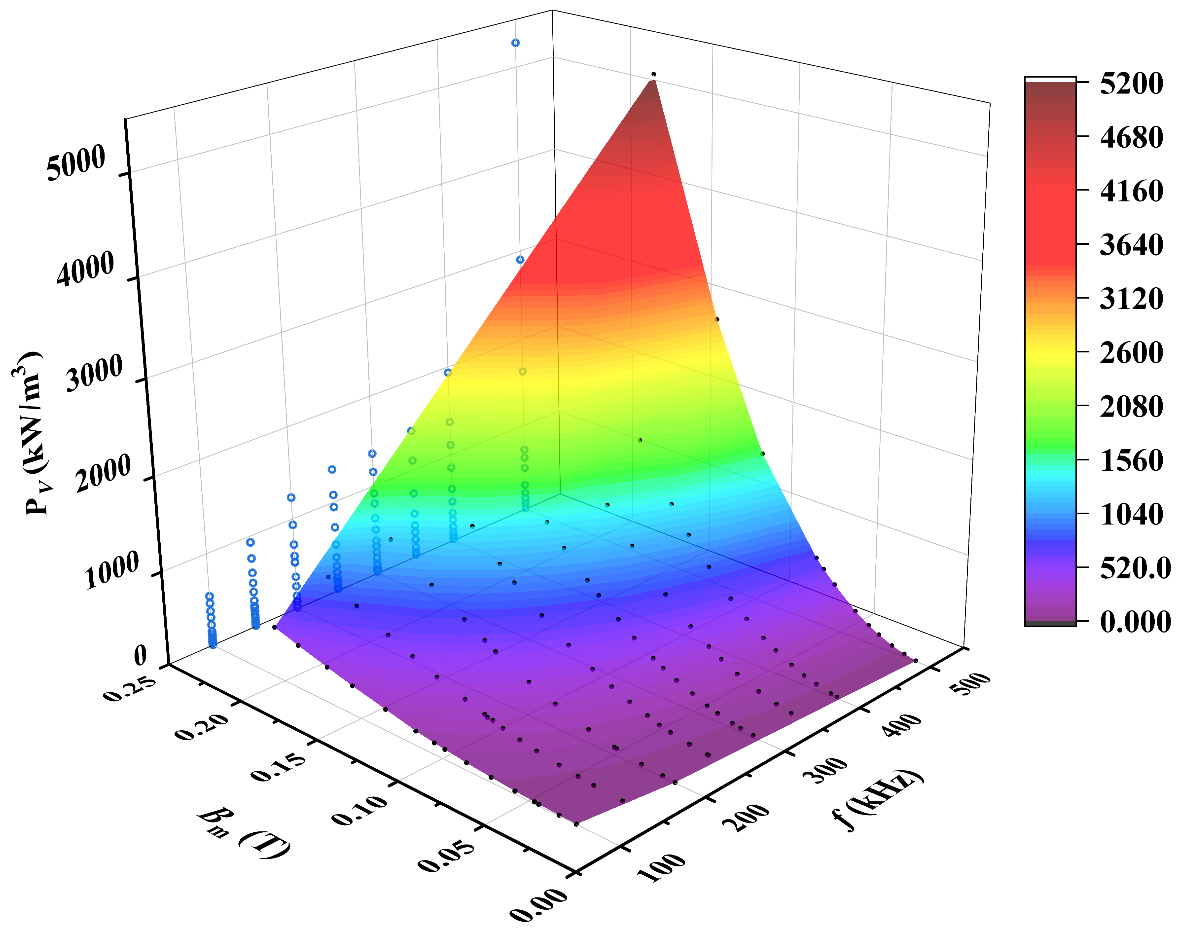

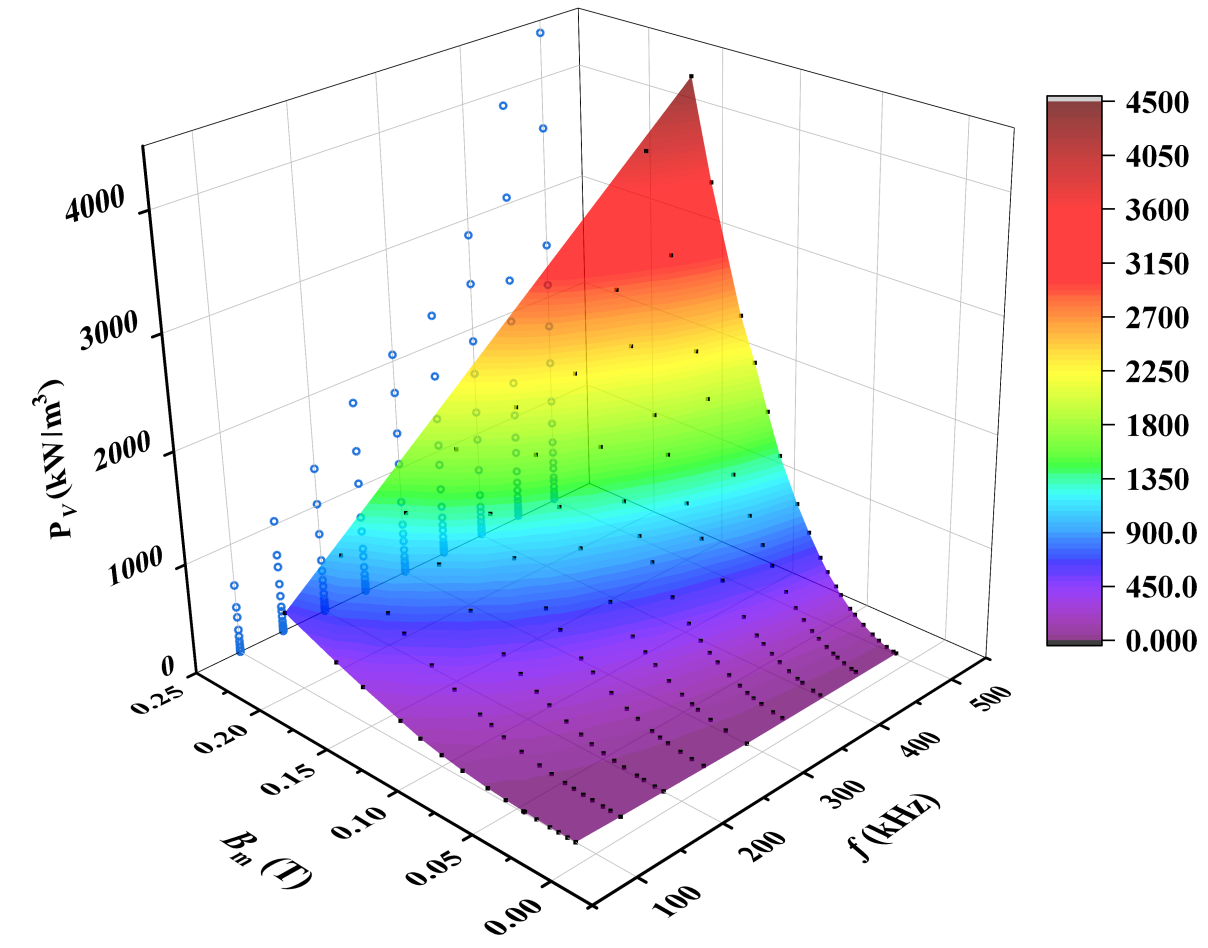

圖：實驗結果

如圖所示，根據測量到的電信號，通過全電流定律和電磁感應定律轉換為磁路磁信號。繪制轉換后的磁通密度B和磁場強度H，可分別得到頻率f或者磁通密度對B-H回線的影響，進而可直觀的揭示B和f對磁芯損耗的影響。

功率放大器推薦：ATA-4052C高壓功率放大器

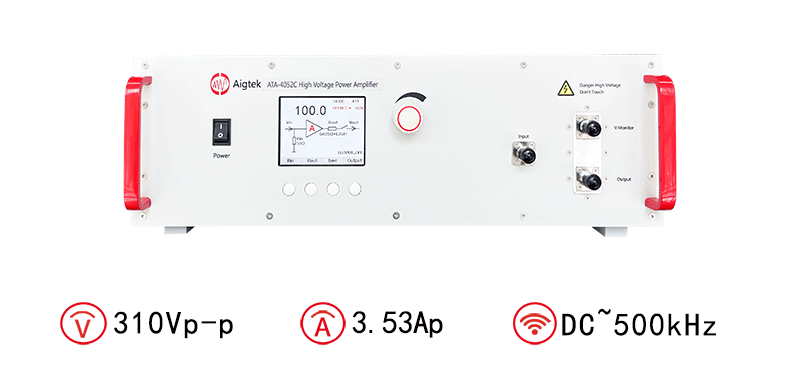

圖：ATA-4052C高壓功率放大器指標參數

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測試儀器研發、生產和銷售的高科技企業。
