做物聯網這行，最讓人抓狂的事故現場你一定見過：

• "同一個藍牙Mesh燈光系統，有的開關延遲3秒，有的延遲30秒。"
• "部署了WiFi Mesh路由組網，視頻監控還是卡成PPT。"
• "上百臺設備要配網，挨個手動配置到懷疑人生。"

這些問題其實不怪Mesh這個概念本身——問題出在Mesh怎么實現的。

今天不聊虛的，直接從技術實現層面掰開揉碎，看看三種主流Mesh方案到底有什么區別，以及什么場景下該選誰。

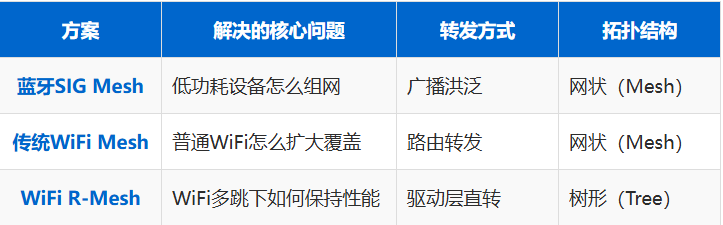

01 都是Mesh，底層實現天差地別

Mesh網絡的本質是通過節點之間互相"跳一跳"來擴大覆蓋范圍。但"跳"這個動作，不同方案做起來完全不是一回事。

如果你做的是智能照明同步、工業控制這類對延遲敏感的項目，這三者的差異會直接體現在用戶體驗上。

02 藍牙SIG Mesh：省電是真的，延遲不可控也是真的

先說藍牙SIG Mesh（Bluetooth Special Interest Group Mesh）。這是藍牙技術聯盟在BLE協議棧上擴展的Mesh規范。

它怎么工作的

簡單說就是廣播+洪泛。一個節點發出消息，所有收到消息的節點再廣播出去，直到消息到達目標節點。這種設計的好處是，不需要路由表，組網確實簡單。

實際限制

• 帶寬太低：BLE物理層就那點帶寬，帶個幾KB的傳感器數據還行，想傳視頻或者大批量采集數據就歇菜了
• 延遲看心情：廣播是隨機的，這次可能幾十毫秒，下次可能幾秒，完全不可預測
• 規模大了很要命：節點越多，廣播風暴越嚴重，效率急劇下降

適合什么場景

智能開關、傳感器抄表、低功耗照明控制——這些對帶寬和延遲沒要求的場景，藍牙SIG Mesh完全夠用，而且是成本最低的選擇。

03 傳統WiFi Mesh：覆蓋大了，性能下來了

傳統WiFi Mesh一般是基于路由協議實現的，比如常見的IEEE 802.11s。每個節點都要運行路由算法，自己決定"這條路怎么走最優"。

它怎么工作的

數據包從A到B，每經過一個節點都要：解封裝 → 查路由表 → 選路 → 再封裝。這套流程保證了靈活性，但也帶來了開銷。

實際限制

• 每跳都有開銷：TCP/IP協議棧的處理成本不低，跳數越多，延遲累積越明顯
• 帶寬衰減快：實測數據來看，5跳之后UDP吞吐量經常掉到初始值的20%以下
• 路由環路風險：一不留神就會形成廣播風暴，所以協議本身很復雜

適合什么場景

室內全屋WiFi覆蓋這種場景，傳統WiFi Mesh是成熟的方案。但如果你需要在上面跑視頻傳輸或者工業控制，就需要掂量掂量了。

04 WiFi R-Mesh：瑞昱出的一個"怪招"

WiFi R-Mesh（Realtek Mesh）是瑞昱推出來的一個有點"另類"的方案。它既不是傳統路由式轉發，也不是藍牙那種廣播式，而是在Wi-Fi驅動層直接做轉發。

核心技術點

驅動層直接轉發：數據包到了驅動層，直接根據目標地址判斷是否需要轉發，不再過TCP/IP那一遍處理。CPU負載降低了，內存占用也小了。

樹形拓撲：這是R-Mesh最"固執"的地方——必須是樹形結構。每個子節點有且僅有一個父節點，路徑是固定的，不存在環路，也不需要復雜的路由計算。

快速父節點切換：子節點會持續監測周圍節點的信號質量，一旦發現更好的父節點，可以無縫切換過去。切換時間是百微秒級，幾乎感覺不到斷線。

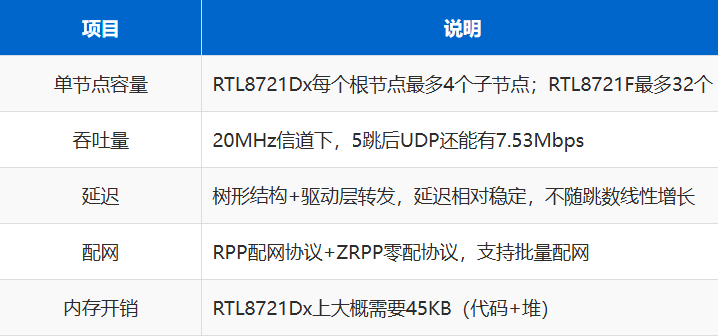

技術參數（基于RTL8721Dx，實測數據來源：瑞昱官方文檔）

注：RTL8711與RTL8721Dx同屬瑞昱RTL87xx系列芯片，均支持R-Mesh功能。上述測試數據主要基于RTL8721Dx，僅供參考。實際性能請以安信可BW20系列（RTL8711）實測為準。

適合什么場景

• 智能照明同步（延遲要控制在100ms以內）
• 視頻監控組網（需要穩定的多跳帶寬）
• 光伏微逆變器監控組網（對可靠性和延遲都有要求）
• 工業物聯網數據傳輸

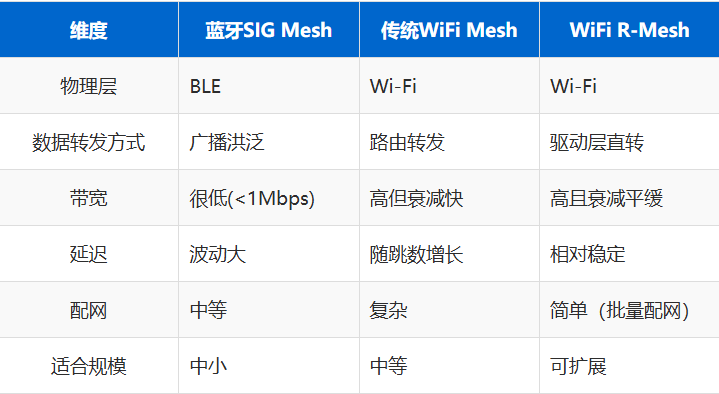

05 三種方案對比

06 光伏微逆變器場景，WiFi R-Mesh為什么更合適？

分布式光伏這兩年發展很快，每個光伏板背面裝一個微逆變器，把直流電轉成交流電。但問題是這么多微逆變器怎么把數據傳回來？

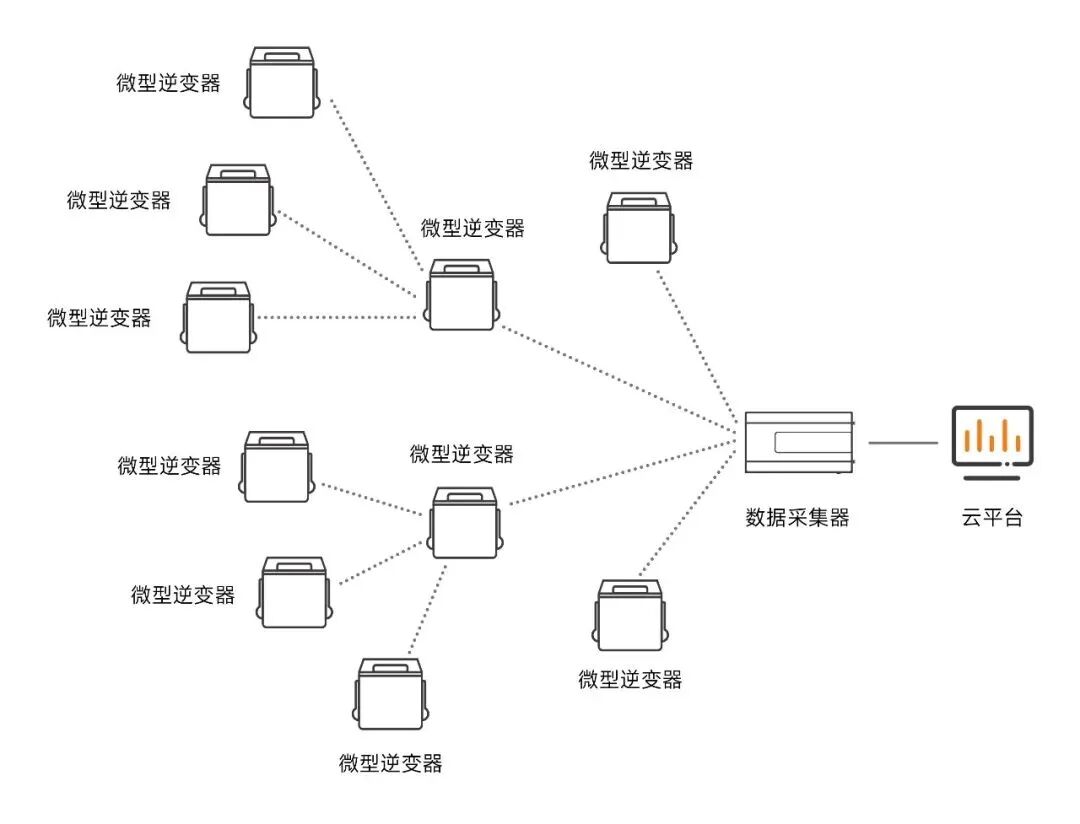

典型部署拓撲

根節點連著數據匯聚網關，一級子節點直接和根節點通信，二級子節點通過一級子節點中繼。3-5跳基本覆蓋大多數分布式光伏場景。

這個場景的通信需求

• 數據采集要實時：發電功率、電壓電流、面板溫度，這些數據需要持續監控。一旦某個面板出問題，得能及時發現。
• 覆蓋范圍大：分布式光伏可能裝在廠區屋頂、地面電站，一個WiFi AP根本覆蓋不過來。
• 部署要省事：光伏板裝在樓頂、荒郊野外，現場配網不可能一臺一臺搞，批量配網是硬需求。
• 可靠性不能低：光伏系統是長期運行的，通信鏈路要穩定可靠。

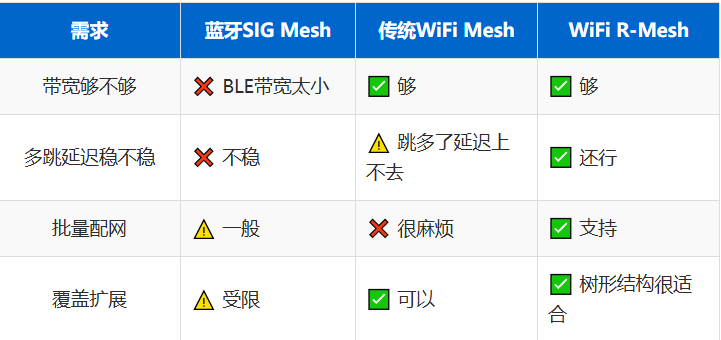

橫向?qū)Ρ?/strong>

實際推薦： 不推薦 | 湊合用 | 推薦

R-Mesh在這個場景下的幾個實際優勢

1. 延遲穩定光伏監控不需要毫秒級延遲，但需要穩定。如果延遲一會大一會小，對數據分析和告警判斷都有影響。R-Mesh的路徑是固定的，延遲可預測。
2. 多跳帶寬夠用5跳之后還有7Mbps以上的UDP吞吐，幾十臺微逆變器同時上報數據完全沒問題。傳統WiFi Mesh這個距離可能只剩1-2Mbps了。
3. 配網真的快RPP協議支持批量配網，數百臺設備一次性搞定。ZRPP還能實現零接觸配網，省去現場調試的大把時間。
4. 網絡結構清晰樹形拓撲，每個節點只認一個"父親"，不會出現環路，也方便提前規劃。光伏板的安裝位置相對固定，拓撲設計可以一步到位。
5. WiFi生態成熟雙頻WiFi（2.4G/5G）可選，芯片供應穩定，成本可控。BW20系列模組也支持雙頻，可以根據現場環境選合適的頻段。

07 具體到產品：BW20系列怎么選？

安信可的BW20系列模組，基于瑞昱RTL8711芯片開發，支持雙頻Wi-Fi（2.4GHz/5GHz）+ BLE 5.0，原生支持R-Mesh組網。

注：RTL8711與RTL8721Dx同屬瑞昱RTL87xx系列芯片，均支持R-Mesh功能。瑞昱官方測試數據主要基于RTL8721Dx，BW20系列（RTL8711）的實際性能參數請以安信可規格書為準。

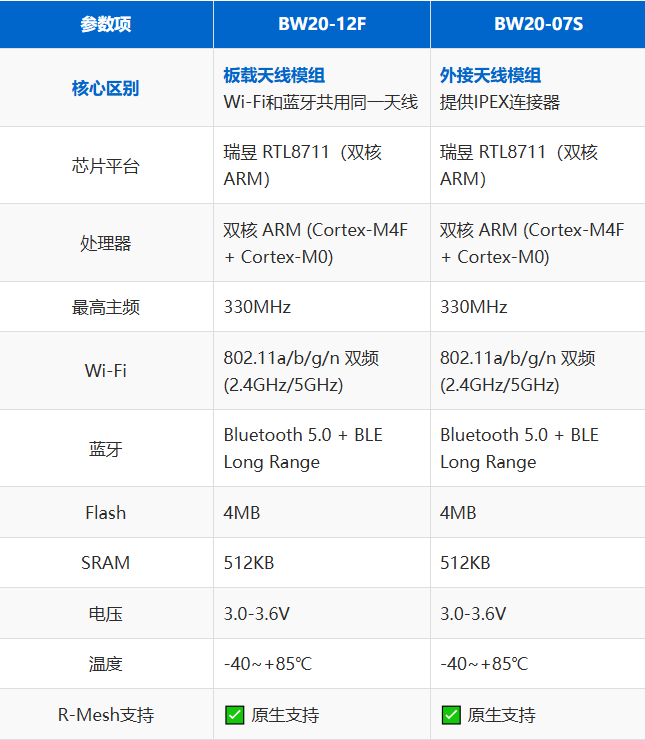

準確參數對比

選型建議

兩款模組的主要差異：天線類型

什么情況選 BW20-12F（板載天線）？

• 設備外殼為非金屬材質，天線信號無遮擋——例如塑料外殼、玻璃外殼
• 希望簡化設計，不想為天線匹配、阻抗控制煩惱
• 追求小型一體化設計，內部空間有限，無法容納天線
• 優先考慮成本控制和快速量產——板載天線省去了天線元件成本
• 通信距離適中，設備間距離在10-30米范圍內
• 批量生產時希望減少BOM元件數量

什么情況選 BW20-07S（外接天線）？

• 設備外殼為金屬材質——必須外接天線到設備外部
• 設備內部有大量金屬屏蔽或強干擾源——例如電機驅動、大功率開關電源附近
• 通信距離要求較遠，需要50米以上穩定連接
• 需要方向性天線增強特定方向的信號——如定向覆蓋
• 項目對信號質量要求極高，需要專業天線調優
• 已具備天線設計和匹配經驗的技術團隊

08 三種方案對比

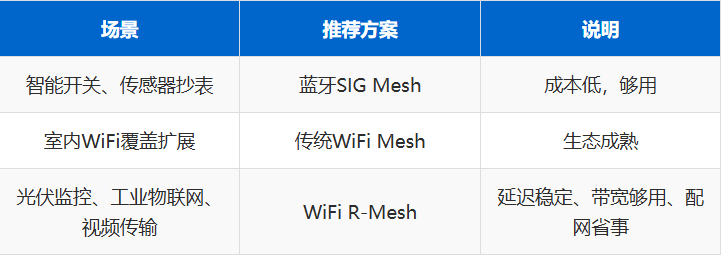

場景化選型參考

09 回到開頭的問題

Mesh組網沒有標準答案。理解不同方案的實現原理和實際限制，才能在具體項目里做出合理的技術選型。

WiFi R-Mesh的核心優勢在于：驅動層轉發帶來的低延遲穩定性、多跳后帶寬衰減平緩、批量配網簡化部署、樹形結構便于網絡規劃。這幾個特點疊加在一起，讓它在光伏微逆變器監控、工業物聯網等場景下成為一個比較務實的選擇。

幾個關鍵判斷點

如果你在評估通信方案，這幾個問題可以幫助你判斷：

1. 節點數量 — 超過 10 個節點，Mesh 的優勢開始顯現
2. 覆蓋需求 — 面積大、有遮擋、多層結構，適合用 Mesh
3. 帶寬要求 — 固件升級、批量數據上報，需要穩定傳輸帶寬
4. 部署靈活性 — 不想布線、希望設備即插即用
5. 開發者友好 — 不想為組網協議投入過多開發資源

如果以上至少有 3 項符合，WiFi R-Mesh 值得你認真考慮。

安信可 BW20 系列把瑞昱的 R-Mesh 能力做成了即用模組，從芯片驗證到量產應用，他們幫你趟過了硬件開發的大部分坑。雙頻 Wi-Fi + BLE 5.0 的組合，既保證了高性能回程，又給本地通信留了余地。

下一步建議

如果你還在紙上談兵，最好的驗證方式是：

1. 拿樣品實測 — 在實際環境下測試關鍵指標
2. 針對你的場景 — 每個項目的安裝環境都不一樣
3. 聯系技術支持 — 安信可的技術團隊能幫你分析具體的組網方案

下期預告：BW20 實測 R-Mesh，效果到底怎么樣？

上面聊的是技術原理和選型建議，但大家最關心的可能是：這個技術在實際用起來到底能不能打？

我們用 18 臺 BW20-12F 開發板實際跑了一遍 R-Mesh 組網，測試了：

• 18 個節點能否穩定組網？
• 批量配網怎么操作？
• OTA 升級是否順暢？

但更多實測數據和應用細節，我們放在下期文章里詳細聊——包括實測延遲、覆蓋范圍、以及實際場景下的具體表現。

敬請期待。

參考資料：

1. 安信可 BW20 系列官方文檔：https://docs.ai-thinker.com/bw20
2. Realtek Wi-Fi R-Mesh 技術介紹：https://aiot.realmcu.com/zh/latest/rtos/rmesh/introduction/index.html
3. Bluetooth SIG Mesh 規范：https://www.bluetooth.com/specifications/mesh-specifications/
4. IEEE 802.11s 標準文檔
