一、鋰電池生產中的ocv1,ocv2,ocv3,ocv4分別是什么目的

在鋰電池的生產流程中，每個階段的電壓參數檢測都關乎到產品合格率及安全性能，以下將剖析生產過程各環節中OCⅤ的應用。

卷芯組裝成電池后首次開路電壓測量記為 OCV1。需要核實未注入電解液前的極片狀態是否造成自放電。電壓突降過大可能存在內部顆粒穿透隔膜的硬短路現象。實際案例操作中發現某批次測量值普遍低于正常電壓0.18V左右，追蹤原因系陽極涂布過程中粉塵失控造成隔膜孔洞。

完成電芯注入電解液與封口工序需二次測試記為 OCV2。正常經浸潤24小時電池達到電解液滲透平衡,電壓會升到穩定區間。生產線案例表明電壓持續低于上限5％的單元格經拆解檢測發現極耳焊接偏移導致有效接觸面缺失，此類問題必須剔除以防成品率損失。特別需要控制恒濕恒濕環境中兩小時靜置后的測定時間誤差。

關鍵工藝化成過程中的 OCV3 監控有獨特意義。SEI膜形成后期電芯將經歷12小時充放電脈沖處理。在第五工站的案例里有電池經歷6個充放電周期后維持電壓飄忽1mⅤ范圍內持續波動，檢測發現導電劑漿料攪拌溫度偏差引起的膜電阻不均。這里檢測精度要求高達±0.01V的電壓計配校。

終檢端的 OCV4 側重自放電量化分析,常規是電池活化后放在23℃±0.5℃的環境倉24小時記錄差值。廠區實測數據里剔除數值變化超過8mⅤ的批次,追溯發現集流體邊緣毛刺未被激光處理完整導致的隱蔽性析鋰短路。經驗顯示這工序可為倉庫儲放三個月后的循環效率提供預判基準。

二、OCV測試參數

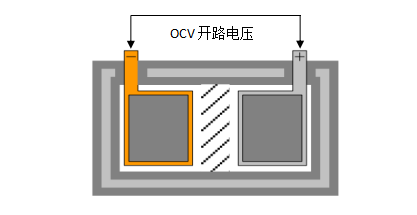

1. 正負極電位測試，主要觀察正負極絕緣不良情況。

1. 外裝電位測試

主要測量電池負極與外殼的負殼壓、電池正極與外殼正殼壓，一般觀測到的電壓值只要接近于 0 V 那么電池就被認為是良品

三、市場主要檢測手段

當前，制造商/集成商通常使用1臺IR設備+3臺DMM/DCVM完成軟包電池上述檢測，這種檢測方法搭建難度偏大，成本較高，由于采用的設備較多，對產線面積占用也比較大，儀表布局困難。

四、思林杰電芯OCV測試解決方案

• 3通道電壓信號同步檢測

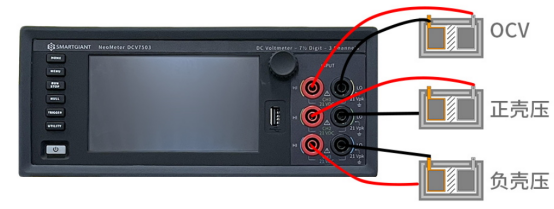

采用1臺DCV7503替代3臺DMM/DCVM同時完成3路電壓信號同步檢測，隔離保證OCV、正殼壓和負殼壓測量相互獨立，互不影響；同步既能大幅縮短測試時間，提高產線節拍，又能同一時間點采集的所有參數，更能真實反映電芯在該時刻的狀態。

• 高精度直流電壓測試

配置20V量程的七位半直流電壓采集，每通道直流電壓精度為18ppm＊讀數±20μV，同步采集環境溫度，利用溫度數據對電壓測量值進行補償校準，隨著環境溫度升高或降低，保證測量微弱電壓的精確度。高精度測量保證電芯精準分選，將性能高度一致的電芯編入同一模組，保證一致性?，提高模組性能及壽命。

• 直流電壓高速測量和測量值的存儲

DCV7503最快測量速度為0.1ms（0.005NPLC）毫秒級采樣，保持1分鐘連續記錄，有利于捕獲全量的瞬時直流電壓波動。

• 配置程控指令（SCPI）

在國家工業4.0的推動下，生產企業全面進入了智能制造時代，DCV7503配置了USB+LAN+RS232C三合一接口，提供了完整的SCPI指令集，用戶可以配置自動夾具實現自動化測試。
