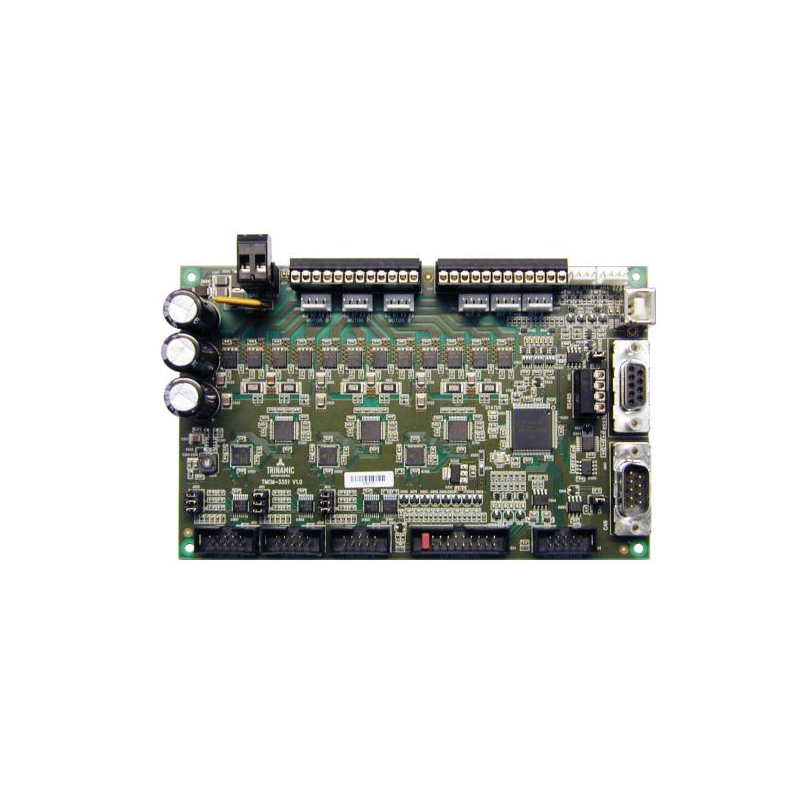

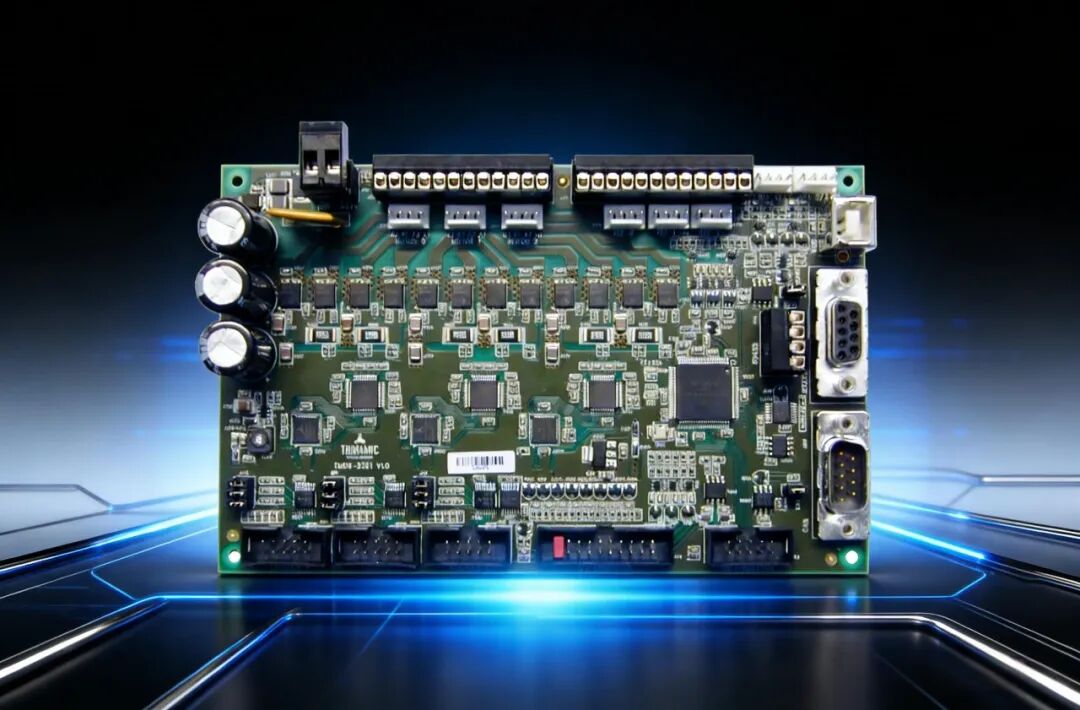

TMCM-3351三軸電機控制模塊
24V供電，3A輸出，S形曲線

如果你正在設計一臺需要同時驅動三個步進電機的設備——比如三軸點膠機、半導體檢測平臺，或者實驗室液體處理系統——你可能已經發現，市面上的多軸驅動板常常在接口數量、電流能力或閉環支持上有所取舍。

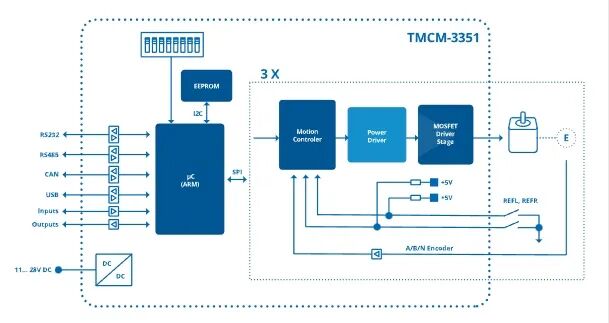

TMCM-3351 把這三個需求放在了一起：24V 供電、每軸 3A RMS 輸出、支持 S 形加減速和編碼器閉環，同時保留了常用的I/O 和通信接口。

核心參數一覽

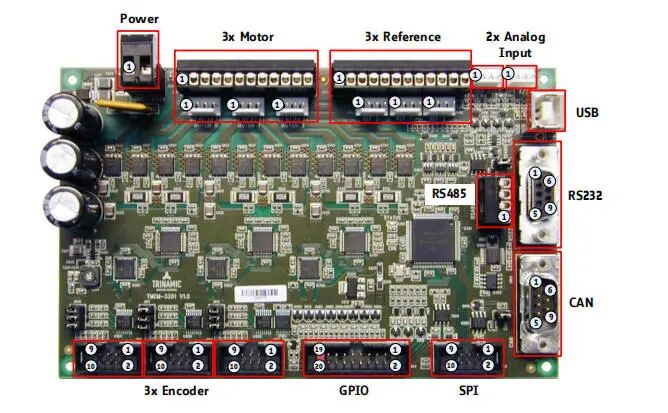

接口與 I/O：不堆料，但夠用

TMCM-3351 在接口配置上走得是實用路線：

限位開關輸入：每個軸一左一右，三軸共6 路，24V 兼容，內部帶上拉電阻，直接接光電或機械開關都很方便。

通用數字輸入：8 路，24V 兼容。

通用數字輸出：8 路開漏，其中 OUT0~5 每路最大 100mA，OUT6~7 每路最大 2A——后面這兩路可以直接驅動小型繼電器或電磁閥，不用額外加驅動電路。

模擬輸入：4 路專用，量程軟件可選 0~3.3V 或 0~10V，適合接電位器、壓力傳感器或溫度傳感器。

硬件急停：1 路 Shutdown 輸入，拉低后立刻禁止所有三個軸的驅動輸出，比單純靠軟件響應更可靠。

通信與固件：四種接口，兩種協議可選

TMCM-3351 在通信方面給了四種選擇：RS485、CAN、RS232和USB。其中RS485 和 CAN 都支持總線組網，板上預留了 120Ω 終端電阻的跳線位置，方便在總線兩端直接啟用匹配。

USB 接口有一個比較省心的設計——支持總線供電模式：只插USB 線（不接 24V）就可以給主控芯片和 EEPROM 供電，適合參數配置、固件升級或 TMCL 程序下載。當然這時候電機不能轉（USB 的 5V 帶不動功率部分），但調試階段少接一根電源線，確實省事不少。

固件版本有兩個可選：

TMCM-3351-TMCL：搭載TMCL 固件，配合 TMCL-IDE 開發環境，可用高層指令快速編寫運動邏輯。程序可下載到 EEPROM 獨立運行，也可由上位機實時控制。

TMCM-3351-CANOPEN：CANopen 固件，硬件完全相同，適合需要接入標準 CANopen 網絡的項目。

采購時按協議需求選擇即可。

S 形曲線與閉環：運動更平滑，定位更可靠

TMCM-3351 的運動控制內核支持線性加速和S 形加速兩種方式。S 形曲線在啟動和停止階段的加加速度是連續的，對于有振動敏感要求的應用（比如液體處理、精密點膠）會更友好。

每個軸都可以連接外部ABN 增量編碼器實現閉環運行，驅動器會自動修正位置偏差，不需要上位機額外干預。編碼器接口兼容差分和單端信號，跳線可配置120Ω 終端電阻：

使用差分編碼器且線纜較長時，建議跳上終端電阻。

使用單端編碼器時，不要啟用終端電阻。

小提醒：不要在電機帶電時插拔電機線。線圈電感會產生高壓尖峰，可能損壞驅動 MOSFET。正確操作：先斷開 24V 或拉低 Shutdown 引腳，再插拔電機。

典型應用場景

TMCM-3351 常見于以下設備中：

實驗室自動化（液體處理、移液工作站）

生命科學（基因分析、自動化培養）

半導體制造（晶圓搬運、測試分選）

機器人（多軸裝配平臺）

工廠自動化（檢測與定位）

一塊板卡加一個 24V 電源，配上三個電機和若干傳感器，就能搭出一個完整的運動控制子系統。
