黃宏娟 趙德勝 龔亞飛 張曉東 時文華 張寶順

（中國科學院蘇州納米技術與納米仿生研究所）

摘要：

芯片異構集成的節距不斷縮小至10μm及以下，焊料外擴、橋聯成為焊料微凸點互連工藝的主要技術問題。通過對微凸點節距為8μm的Cu/Sn固液擴散鍵合的工藝研究，探索精細節距焊料微凸點互連工藝存在的問題，分析Cu/Sn微凸點鍵合界面金屬間的化合物，實現了精細節距和高質量的Cu/Sn微凸點互連，獲得了節距為8μm、微凸點數為1 900個、總面積為3 mm×3 mm的不均勻微凸點陣列，該陣列互連對準誤差小于0.5μm，含有200個微凸點菊花鏈結構的電學導通。

引言

為了實現片上系統（System?on?chip，SoC）的性能，硅轉接板內互連節距需要縮小至2~10μm［1?2］，SivaChandra等人研制了節距≤10μm的硅互連結構（Siliconinterconnectfabric，Si?IF）［3?8］，實現微凸點節距為10μm、微凸點直徑為5μm的芯片到晶圓（Chiptowafer，C2W）的Cu—Cu直接鍵合工藝，在Cu微凸點氧化層預處理方面做了系列研究，包括在Cu微凸點表面覆蓋一層Ti/Au薄膜用于阻止Cu的氧化以及甲酸氣氛還原Cu氧化層等。Cu—Cu直接鍵合可以避開常用焊料鍵合焊料外溢、橋聯的問題，但低溫金屬直接鍵合對微凸點高度一致性、表面平整度以及粗糙度的要求也相應提高，同時為了保證鍵合時微凸點接觸緊密，鍵合壓力也會比焊料鍵合要大。為此本文采用Cu—Sn熱壓鍵合來實現節距≤10μm的精細節距互連，通過在Cu微凸點表面沉積一層Sn來降低微凸點表面平整度和粗糙度的要求，并降低鍵合壓力和鍵合溫度。同時Cu/Sn鍵合后所生成的金屬間化合物Cu3Sn和Cu6Sn5的熔點分別為640℃和415℃，適合多芯片堆疊［9?13］，但在長期穩定性和耐腐蝕性方面Cu3Sn要明顯優于Cu6Sn5［11，14］。

Cu/Sn固液擴散鍵合的典型溫度比Sn熔點（232℃）高約20~50℃。Ching?KuanLee等人制備了節距為20μm、微凸點直徑為10μm的Cu/Sn微凸點，通過芯片倒裝鍵合工藝互連，260℃保溫10s后，在150℃下退火30min，觀察界面的金屬間化合物（IMC）主要為Cu6Sn5和Cu3Sn，其中Cu6Sn5比Cu3Sn更厚［9］。JohnM.Lannon等人報道的Cu—Sn—Cu固液擴散鍵合，采用溫度275℃加熱180s，微凸點界面金屬間化合物僅為Cu3Sn，未見Cu6Sn5，并在微凸點之間的間隙中填充BCB膠水增加可靠性［10］。J?rgMeyer等人研究了孔隙Cu3Sn形成過程，分析了工藝溫度、氣氛以及助焊劑對金屬間化合物演變的影響［15?17］，說明如何控制金屬間化合物的相是Cu/Sn微凸點鍵合工藝的技術難點。隨著微凸點節距的進一步縮小，微凸點尺寸效應成為主要的工藝難點。目前文獻報道的Cu/Sn鍵合的最小節距為10μm［18］，且微凸點采用電鍍工藝進行制備，電鍍后通常需要金屬研磨拋光以及電鍍種子層去除工藝，工藝復雜，微凸點高度一致性、表面平整度以及粗糙度不僅受電鍍工藝影響，而且受金屬研磨拋光和種子層去除工藝影響，增加了微凸點制備的難度。本文采用電子束蒸發工藝進行金屬薄膜沉積，用剝離的方式獲得微凸點，提高了微凸點高度一致性、表面平整度和粗糙度，將節距減小至8μm。本文還研究了Cu/Sn微凸點互連工藝，展示了微凸點直徑為4μm的Cu/Sn微凸點制備工藝流程，通過芯片倒裝鍵合設備進行固液擴散鍵合，根據電學導通測試判斷微凸點互連導通情況，對微凸點鍵合界面進行能譜測試，分析金屬間化合物成分，對鍵合芯片進行剪切力測試驗證微凸點鍵合剪切強度。

1實驗

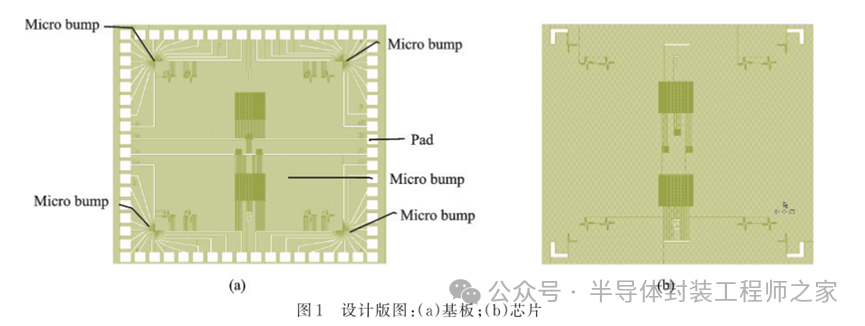

采用菊花鏈結構進行微凸點電連接測試，設計版圖如圖1所示，微凸點為非均勻分布，最大分布面積為3mm×3mm，微凸點分布于樣品四周及中間，微凸點間距為4μm，四周分布電導通測試點，可測試50個微凸點、100個微凸點以及200個微凸點的導通電阻，其中四周角上的微凸點可測試相鄰微凸點間的電阻，可檢測開路微凸點具體分布。

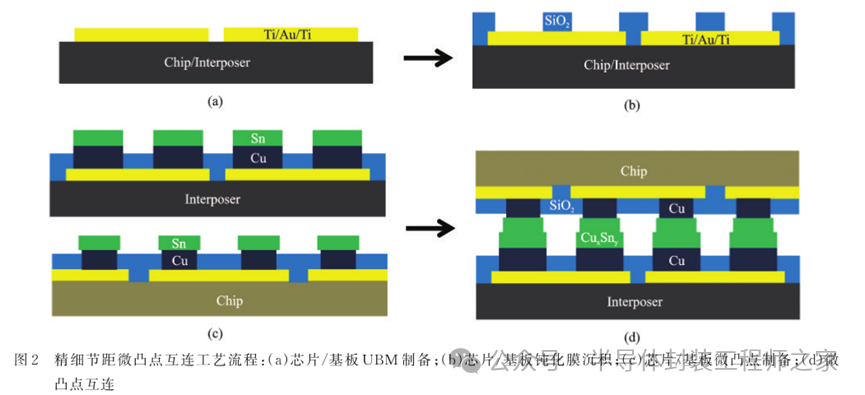

微凸點制備及互連工藝主要流程如圖2所示。芯片和基板均為測試片，未進行器件結構制備。圖2（a）所示為微凸點下金屬層（UBM）以及菊花鏈結構導電層制備，采用剝離工藝實現，具體為光刻掩模形成UBM和導電層的開孔，并進行金屬薄膜沉積和剝離，實現圖形化金屬薄膜層，金屬層選用Ti/Au/Ti，第一層Ti作為芯片和基板表層材料與Au的粘附層，第二層Au作為導電層，第三層Ti作為Au和鈍化層SiO2的粘附層。圖2（b）所示為鈍化層制備，用于菊花鏈結構相鄰微凸點的隔離以及微凸點外圍的絕緣鈍化，限制微凸點材料的外溢，具體工藝采用PECVD沉積SiO2薄膜，進行光刻掩模后RIE刻蝕去除焊盤孔處的SiO2，去除光刻膠掩模，形成焊盤周圍具有鈍化膜的結構。圖2（c）所示為微凸點制備，采用剝離工藝，具體工藝為在已完成UBM和鈍化膜的芯片和基板上進行厚膠光刻，膠的厚度超過所需微凸點的厚度，此步開孔位置與UBM位置對準，開孔尺寸小于UBM開孔，并進行金屬焊料的蒸發和剝離，其中微凸點材料為Cu/Sn，厚度分別為3μm和2μm。圖2（d）所示為芯片和基板的微凸點互連，采用倒裝鍵合技術實現Cu/Sn固液擴散鍵合，達到芯片和基板微凸點互連導通的目的。

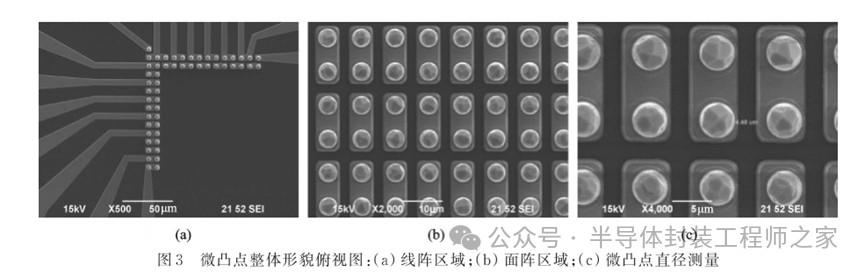

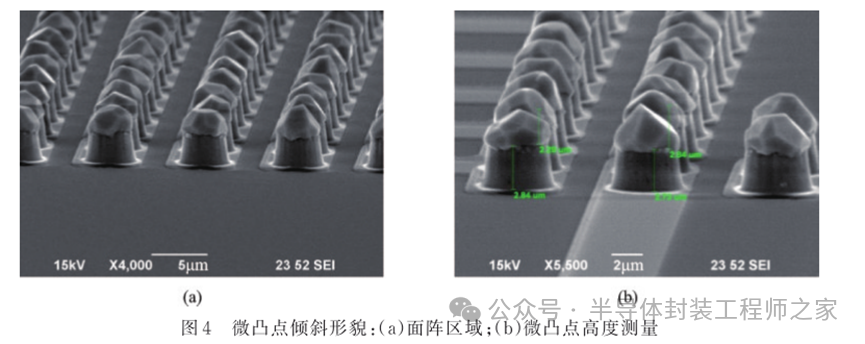

微凸點制備完成后用掃描電鏡（SEM）觀察，整體形貌俯視見圖3。圖3（a）所示為線陣區域的微凸點形貌，可進行X、Y軸單方向大偏移導通測試以及相鄰最少4個微凸點導通測試。圖3（b）所示為面陣區域的微凸點形貌，微凸點形態均勻，未見相鄰微凸點短路等異?，F(xiàn)象。圖3（c）所示為面陣區域微凸點放大至4000倍形貌，測試微凸點節距為8μm，微凸點直徑約4.4μm，微凸點間距小于4μm。圖4為微凸點傾斜形貌，由圖可見，Cu呈現圓柱體形貌，Sn表面不規則、類尖頂狀，如圖4（a）所示；另外，Cu厚度約2.7μm，Sn厚度約2.2~2.8μm，如圖4（b）所示。

3結果與討論

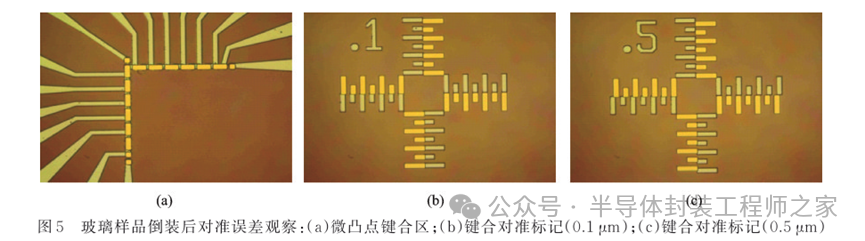

采用SETfc150鍵合機進行倒裝互連，250℃/5min，由于微凸點尺寸過小，倒裝后的對準誤差無法用X?ray、超聲檢測等非破壞性手段測試，采用玻璃透明樣品進行對準測試，鍵合對準誤差小于0.5μm，如圖5所示。圖5（a）所示為菊花鏈結構微凸點鍵合后情況，可看出分立微凸點X軸和Y軸均未有與相鄰微凸點短路的現象。圖5（b）所示為對準精度為0.1μm的標記鍵合后對準情況，X軸偏移量為0.2μm，Y軸偏移量為-0.4μm。圖5（c）所示為對準精度為0.5μm的標記鍵合后對準情況，X和Y軸偏移量均小于0.5μm。

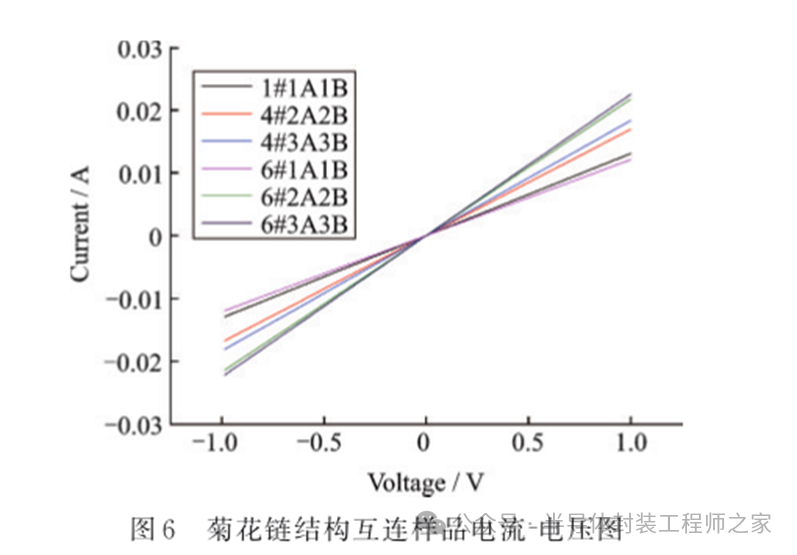

進行電學導通測試，測試結果如圖6所示，微凸點數量為100個，微凸點分布最遠距離約為3mm，電阻約80Ω，電阻包含微凸點、鏈接布線層和探針焊盤，平均單個微凸點電阻約0.8Ω；微凸點數量為200個，微凸點分布最遠距離約為1.7mm，電阻約50Ω，平均單個微凸點電阻約0.5Ω；微凸點數量為100個，微凸點分布最遠距離約為0.4mm，電阻約50Ω，平均單個微凸點電阻約0.5Ω。對比數據可知導電層電阻占據電阻比例較大。對樣品進行260℃/30min氮?dú)馔嘶鹛幚砗筮M(jìn)行電學測試，微凸點電阻變化不明顯。

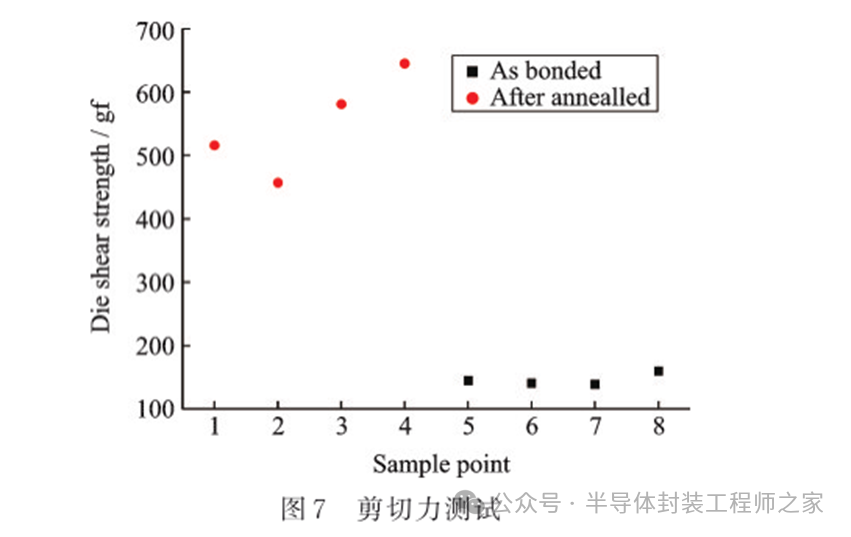

對倒裝互連樣品進行剪切力測試，微凸點數量為1900個，測試結果見圖7，未退火處理的樣品剪切強度約140gf，平均單個微凸點剪切強度約0.074gf，約為文獻［18］直徑為5μm的單微凸點剪切強度0.026gf的三倍，退火處理的樣品剪切強度約600gf。從測試結果看，退火工藝對微凸點互連的剪切強度有明顯的改善作用。

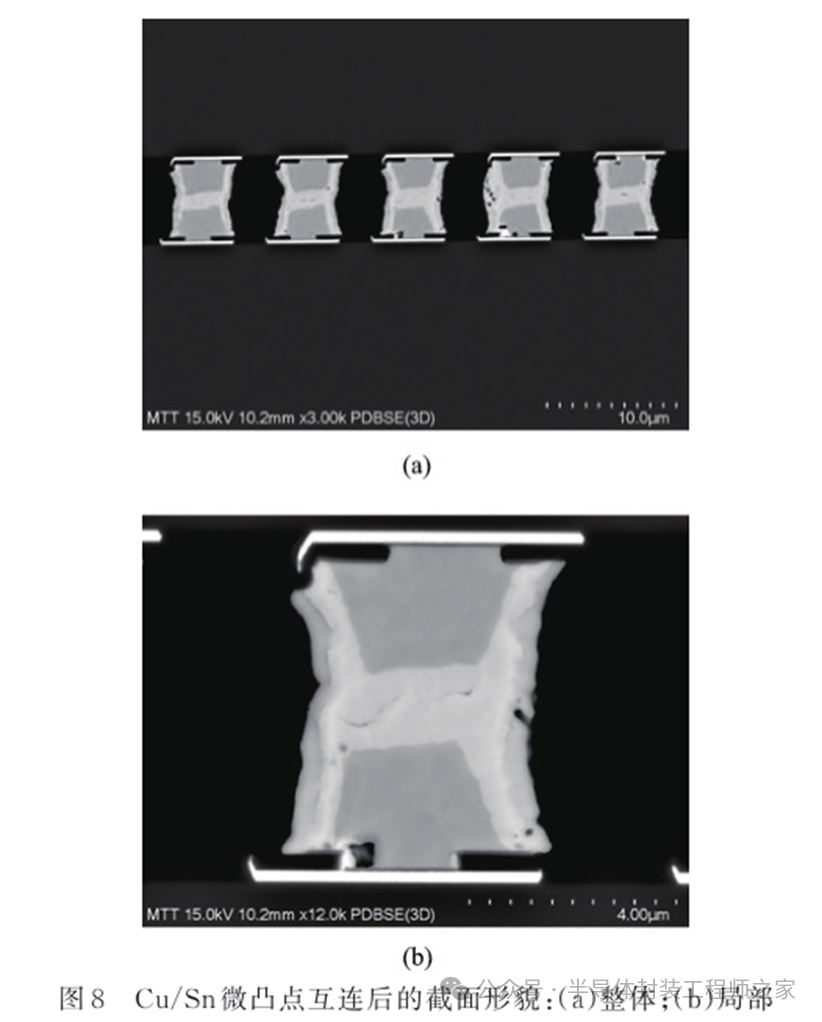

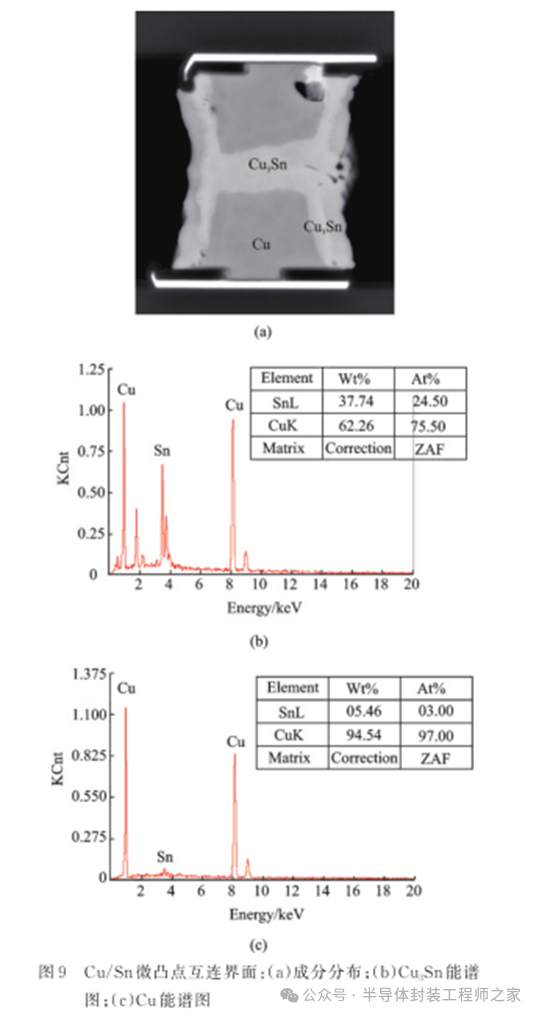

對Cu/Sn微凸點鍵合界面進行觀察，由圖8可知微凸點對準偏移量小于1μm，相鄰微凸點間未短路，可觀察到Sn在鍵合溫度下沿著Cu側面遷移。對260℃退火30min后的樣品截面觀察，局部微凸點在鍵合界面存在明顯的孔隙，孔隙位置在上下微凸點的接觸面處，結合圖9的能譜可知，鍵合界面生成Cu3Sn，Sn在相中的含量為24.5%（at），不排除在鍵合過程中Cu/Sn合金過快，導致上下微凸點接觸面成為金屬間化合物之間的鍵合，從而形成孔隙。

4結論

通過倒裝芯片技術實現了芯片級的Cu/Sn微凸點精細節距互連。微凸點節距為8μm，微凸點直徑為4μm，每個芯片的微凸點陣列數為1900個。由于微凸點距離小，傳統的X射線檢測難以檢測判斷倒裝后的微凸點對準精度。透明樣品用于顯微鏡觀察以測量倒裝芯片對準精度，X軸和Y軸偏差小于0.5μm。單芯片200個微凸點陣列導通，單微凸點電阻約幾百mΩ。單芯片剪切強度約600gf。測試結果表明，節距為8μm的Cu/Sn微凸點互連技術可應用于多芯片異質/異構3D集成封裝，具有很好的應用前景。
