在零碳園區中，光伏逆變器、充電樁、變頻設備等非線性負載的大量接入，使得電能質量問題日益突出。諧波污染、電壓波動、三相不平衡等現象，不僅影響設備正常運行，還會增加線路損耗，降低能源利用效率。如何發現這些“看不見”的電能問題，并采取有效措施治理，成為園區能源管理的重要課題。

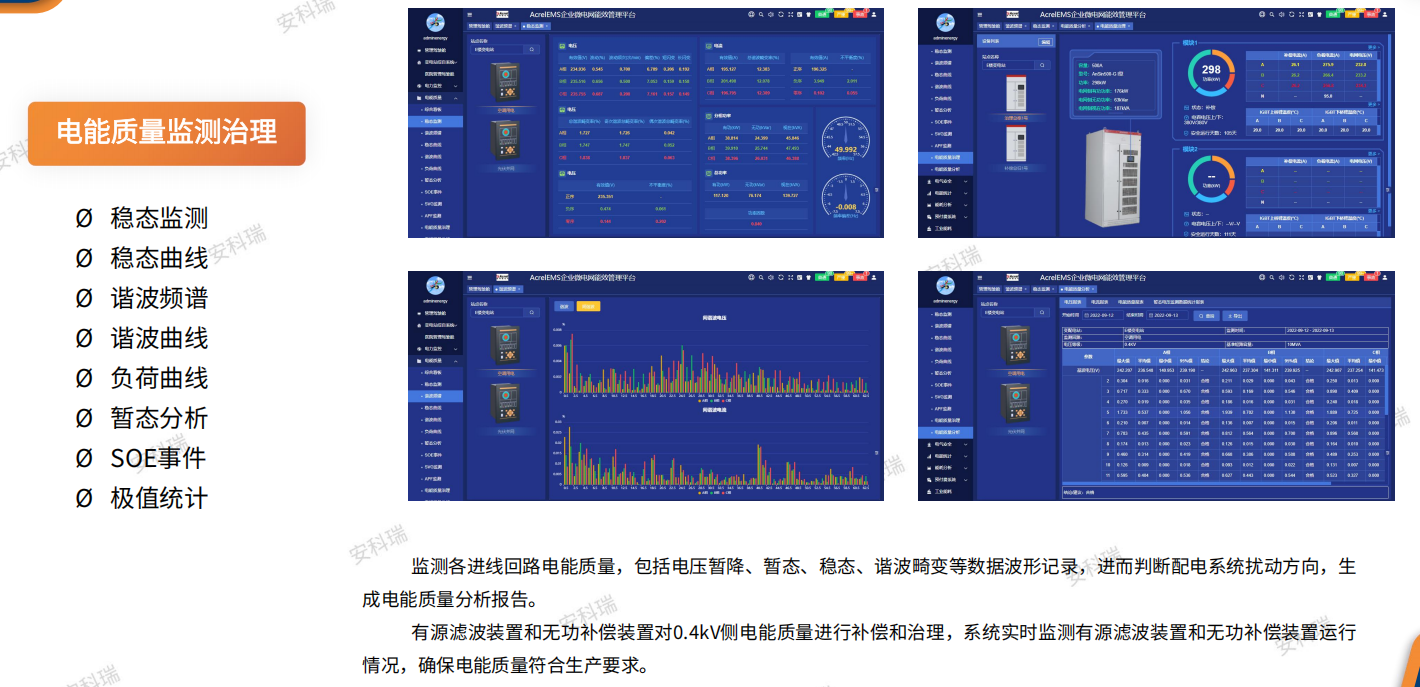

電能質量監測是治理的第一步。APView500電能質量在線監測裝置可對電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波等指標進行實時監測。當發生電壓暫升、暫降或短時中斷時，裝置自動記錄事件發生前后的波形，輔助用戶分析原因。這種故障波形記錄功能，就像飛機的“黑匣子”，為后續的電能質量治理方案提供精確的數據基礎。根據國家標準，光伏電站并網點應裝設A類電能質量在線監測裝置，監測點應放置在并網點，對諧波、直流分量、電壓波動和閃變、三相不平衡度等進行在線監測。

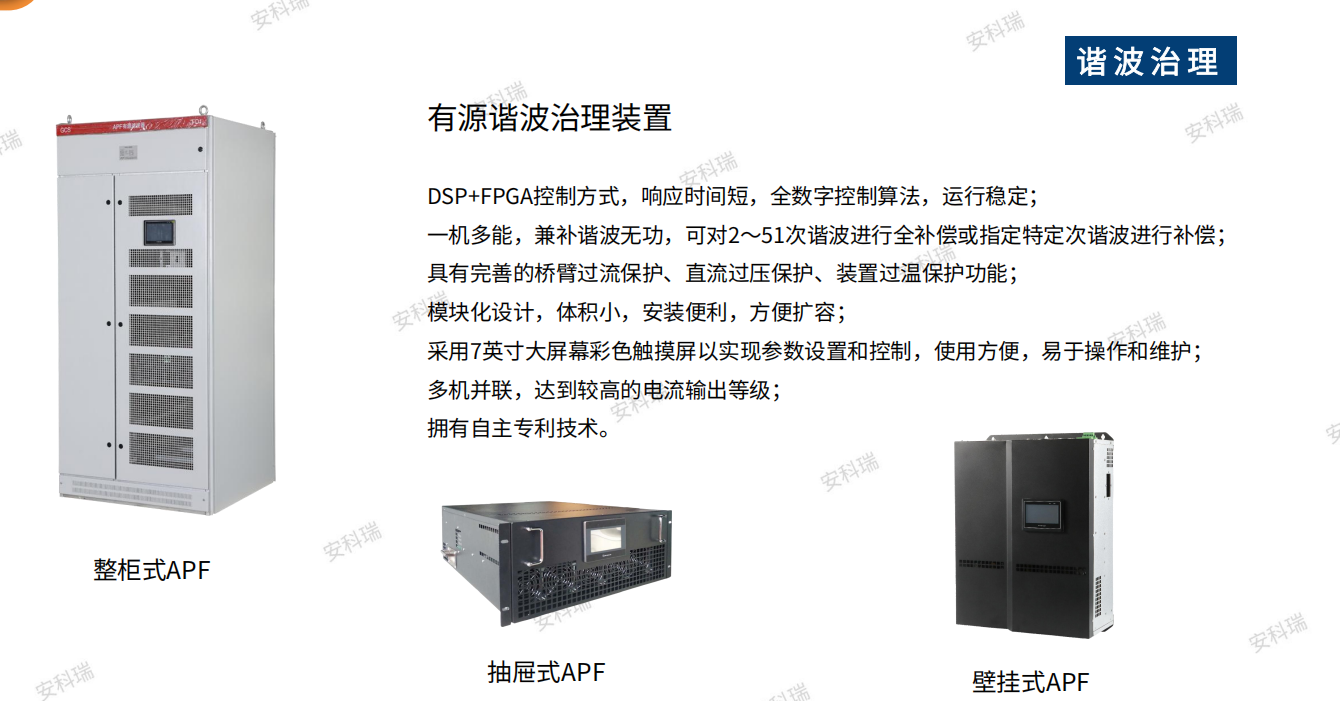

當監測到諧波超標時，有源諧波治理裝置（APF）可以發揮作用。采用DSP+FPGA全數字控制算法，響應時間短，運行穩定，可對2-51次諧波進行全補償或指定特定次諧波補償。裝置具備完善的過流、過壓、過溫保護功能，模塊化設計便于安裝和擴容。在園區配電系統中，可根據諧波源分布情況，在變壓器出線側或重要諧波源設備處安裝APF，有效濾除諧波電流。APF有整柜式、抽屜式、壁掛式等多種安裝方式，適應不同空間需求。

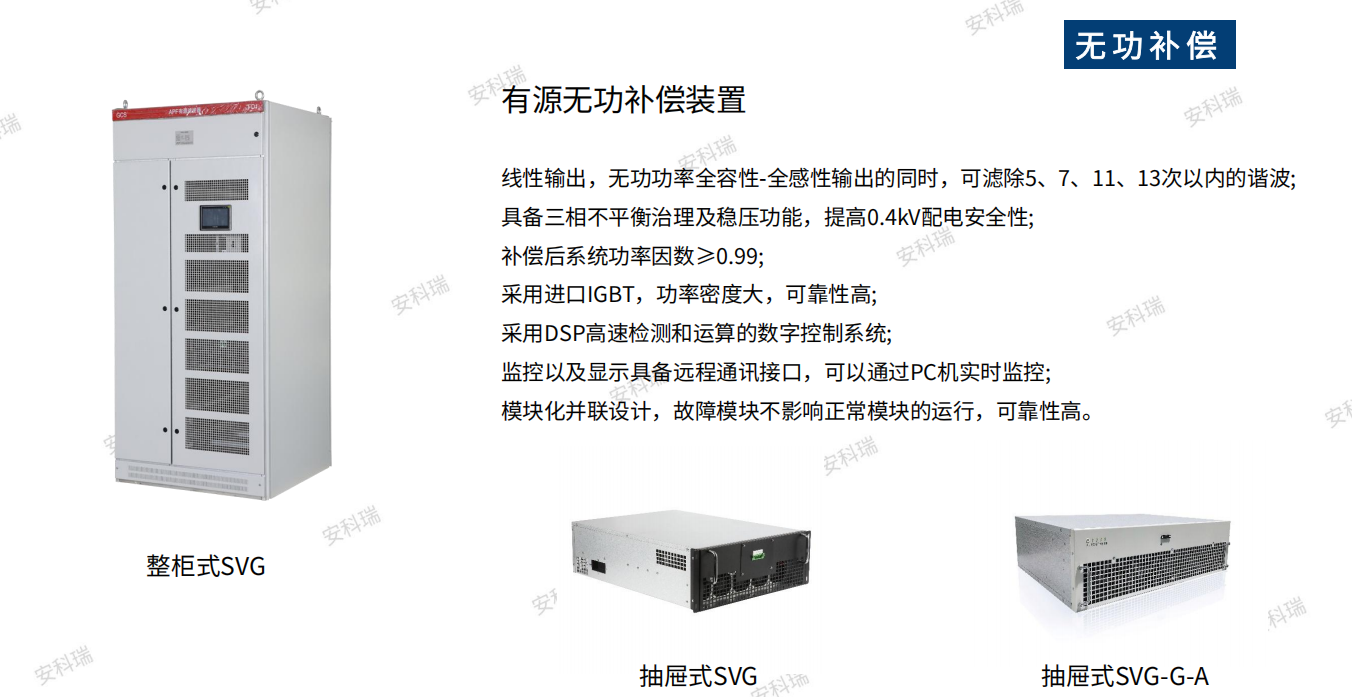

對于功率因數偏低的問題，有源無功補償裝置（SVG）可以實現無功功率全容性至全感性的連續調節，補償后系統功率因數可達0.99以上。裝置同時具備濾除5、7、11、13次諧波的功能，以及三相不平衡治理和穩壓功能，提高配電系統安全性。采用模塊化并聯設計，故障模塊不影響正常模塊運行，可靠性高。

從監測到治理，從APF到SVG，電能質量管理系統形成了完整的閉環。管理者可以通過平臺實時查看各進線回路的電能質量數據，包括穩態監測曲線、諧波頻譜、暫態分析波形。當電能質量指標超標時，系統自動報警，并給出治理建議。有源濾波和無功補償裝置的運行狀態也實時可見，確保它們始終處于最佳工作狀態。

電能質量治理就像為園區電力系統配備了一位“體檢醫生”，定期檢查、及時發現、精準治療，讓每一度電都純凈高效，為園區節能減排掃清障礙。
