EtherNet/IP轉CANopen——焊裝產線的“協議破壁人”：讓機器人聽懂焊機

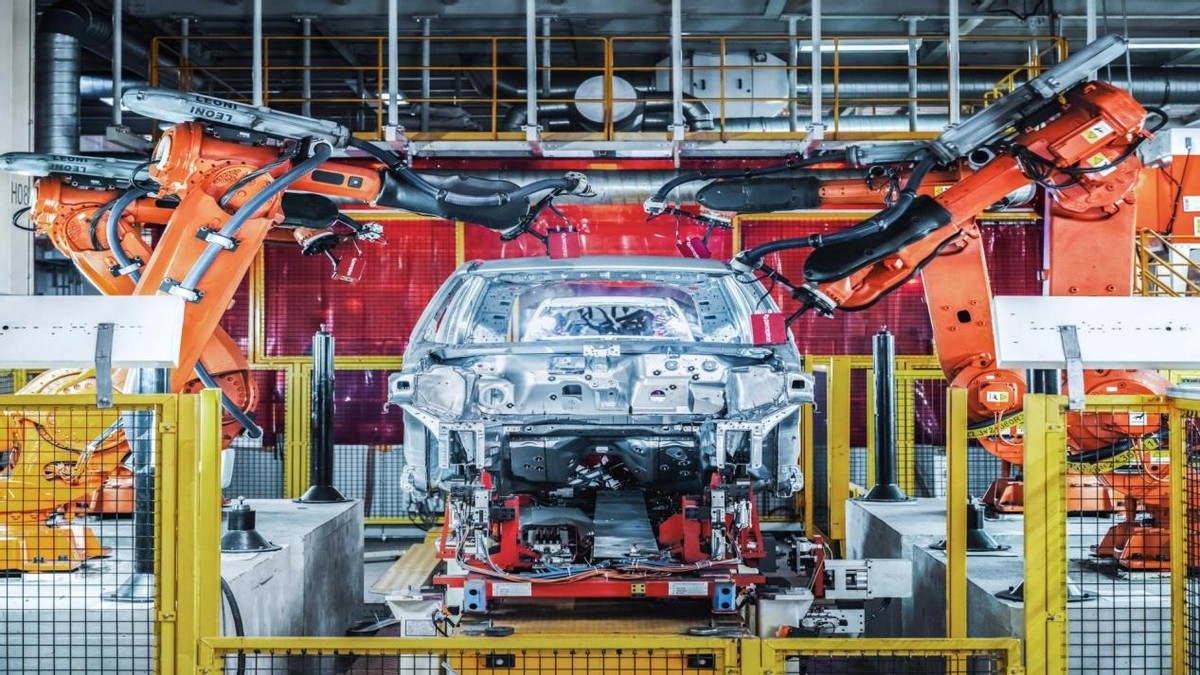

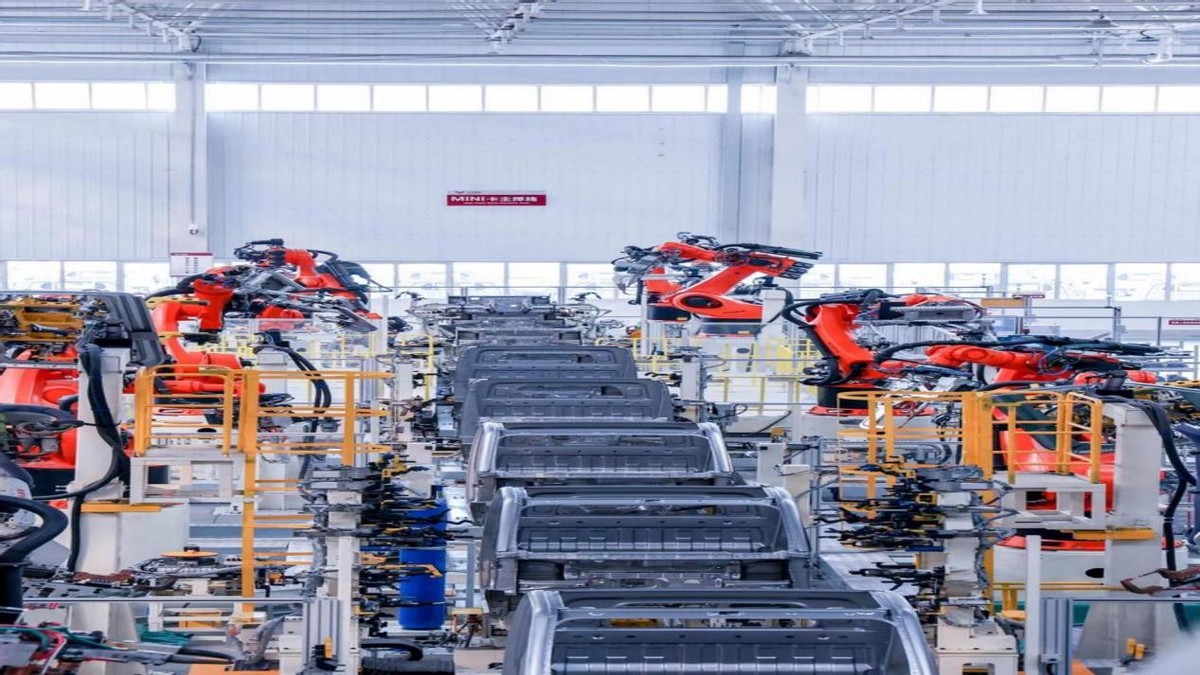

在汽車焊裝車間，焊機與機器人“各說各話”——焊機標配EtherNet/IP，機器人控制器卻只認CANopen。兩者無法握手，協同焊接便成空談。這是某合資工廠白車身產線曾面臨的真實窘境。

疆鴻智能EtherNet/IP轉CANopen網關（JH-EIP-COP），恰如一位嵌入產線的雙語翻譯官。它一側以從站身份接入焊機網絡，另一側以主站姿態調度CANopen機械臂，實時轉換周期數據與診斷報文。焊機發出“焊接電流、起弧信號”被封裝為EtherNet/IP標簽，網關解包后映射為CANopen的PDO與SDO，驅動機械臂精確執行軌跡與動作；機械臂反饋的位置、扭矩同樣反向翻譯，讓焊機同步調整參數。

配置過程不復雜：網關集成網頁服務器，導入機器人EDS文件，設置CANopen主站NMT狀態機與心跳周期；EtherNet/IP側分配輸入輸出實例長度，使用Studio 5000或Sysmac Studio完成設備識別即可。相比重寫PLC程序或更換控制器，這種非侵入式方案保留了原有設備資產。

網關技術指標

EtherNet/IP網絡的從站，可以連接 AB(羅克韋爾)、歐姆龍、基恩士等品牌的 PLC;網關的CANopen接口做為主站工作。

支持ODVA標準EtherNet/IP通信協議。

標準CAN2.0A 接口，符合 CANOPEN CiA 401 標準。

支持波特率為5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M 可選

每個方向支持最大490 字節的輸入輸出

電源：直流24V/200mA(18V～30V 可用)

工作環境溫度：-25～55℃

濕度環境：≤95%

防護等級：IP20

尺寸：126x94x50(mm)

核心優勢在于“零代碼”協議橋接——無需修改焊機或機器人的固件與邏輯，只需接線與映射。產線改造從原計劃的2周壓縮至3天，且降低了因協議沖突導致的停機風險。更重要的是，它為工廠解決了異構設備長期無法協同的“信息孤島”難題，使老舊CANopen機器人能與新型EtherNet/IP焊機共舞，產線柔性提升，換型時間縮短30%。

總結：疆鴻智能網關不是簡單的協議轉換盒，而是產線級互操作性的“破冰器”。它用最小改動激活了最大協同，讓車間的“聾啞”設備真正開口對話。
