案例速覽

客戶：全球TOP 1新能源電池供應商

應用方案：eX710M工業觸摸屏軟硬件方案

應用場景：船舶集裝箱儲能系統管控

01

合作背景

Background

在“雙碳”目標的強力驅動下，全球能源結構正經歷深刻變革。這股浪潮不僅催生了陸上風光儲能的爆發，也讓航運業加速邁向全面電動化。船舶電動化的核心，在于構建高安全、高可靠的“水上移動儲能系統”。

本次項目客戶，是某全球頭部新能源科技企業的全資子公司，專注于電動船舶動力系統的集成與整體解決方案。面對大噸位電船對長續航能力的需求提升，客戶采用了“集裝箱式儲能系統”作為核心動力方案。這種方案的優勢在于高能量密度、模塊化部署和靈活擴展。

但與此同時，也帶來了更嚴苛的挑戰：如何對一個集成了BMS、電池簇、PCS變流器、熱管理系統的高密度儲能單元，實現安全、實時、可視化的統一管控？

為實現對該高度集成儲能系統的全面管控，客戶需要一款安裝于儲能集裝箱外部的觸摸屏。該設備不僅要實時采集、顯示并控制內部成千上萬個電芯數據，還要能夠實時、低延遲顯示艙內攝像頭畫面，確保運維人員開艙前的人身安全。

同時，該基于海事與儲能雙重行業的特殊性，觸摸屏還需滿足以下要求：

高亮度且支持調光

支持DNV（挪威船級社）認證

支持海量數據并發處理

功能豐富，支持定制化腳本開發

具備現代化UI界面

客戶在前期選型中多次受阻，亟需一套兼顧OT數據通訊與視頻流解碼的綜合性邊緣顯示解決方案。

02

面臨挑戰

Challenges

在儲能自動化與海事工程的交叉場景中，硬件選型至關重要?？蛻粼陧椖砍跗跍y試了多款主流觸摸屏，但均暴露出以下問題，嚴重影響項目推進：

困境一：法規準入與出海需求沖突

海洋環境對設備的抗鹽霧、抗振動能力要求極高。此前測試的設備均無法提供DNV認證。缺乏該認證意味著系統無法進入國際海事項目，直接限制客戶全球市場拓展。

困境二：不支持視頻流，無法滿足CCS規范

中國船級社（CCS）《電池動力船舶規范》第7.2.3.5條對電池艙監控提出強制要求。但傳統觸摸屏算力不足或不支持視頻解析，無法實時顯示艙內攝像頭畫面。

困境三：屏幕亮度與調光不滿足使用要求

白天強光環境要求屏幕亮度≥500尼特，夜間又需低亮度避免干擾駕駛。此前設備要么陽光下不可讀，要么夜間過亮，均無法滿足要求。

困境四：數據處理能力不足，軟件生態封閉

儲能系統數據量龐大，點位常達數千。傳統觸摸屏變量點數有限（通常≤2000），高負載下易卡頓甚至死機。同時，軟件功能單一，缺乏現代UI與腳本支持，難以滿足復雜應用二次開發需求。

03

宏集EXOR解決方案

Solutions

基于客戶需求與現場工況，我們提供了宏集eX710M物聯網觸摸屏解決方案。該方案憑借強大的邊緣計算與顯示能力，成為儲能系統的人機交互核心。

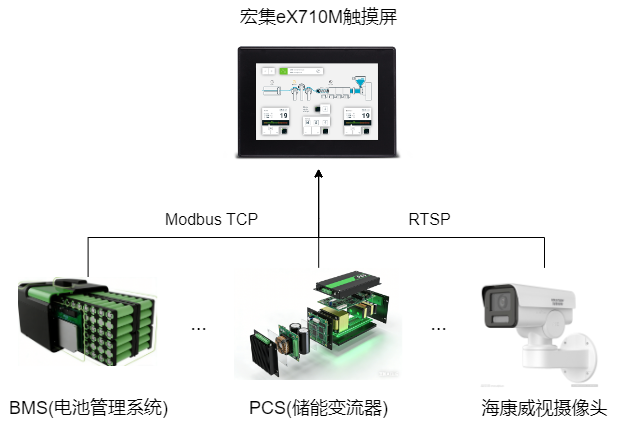

方案架構如下：

01

底層儲能數據采集與控制

宏集eX710M內置豐富的工業與通訊協議驅動。在儲能集裝箱內，觸摸屏通過Modbus TCP協議與CAN總線，高速、穩定地輪詢采集PCS逆變器運行狀態以及BMS系統中海量電芯的實時健康數據，并支持向底層發送反向控制指令（如充放電啟停、參數整定等）。

02

攝像頭視頻流實時解碼與安防融合

針對艙內的?？低?/u>防爆攝像機，觸摸屏利用系統自帶的視頻編解碼能力，通過RTSP協議實時拉取視頻流數據。依托于專屬IP Stream控件，直接在觸摸屏界面實時顯示。

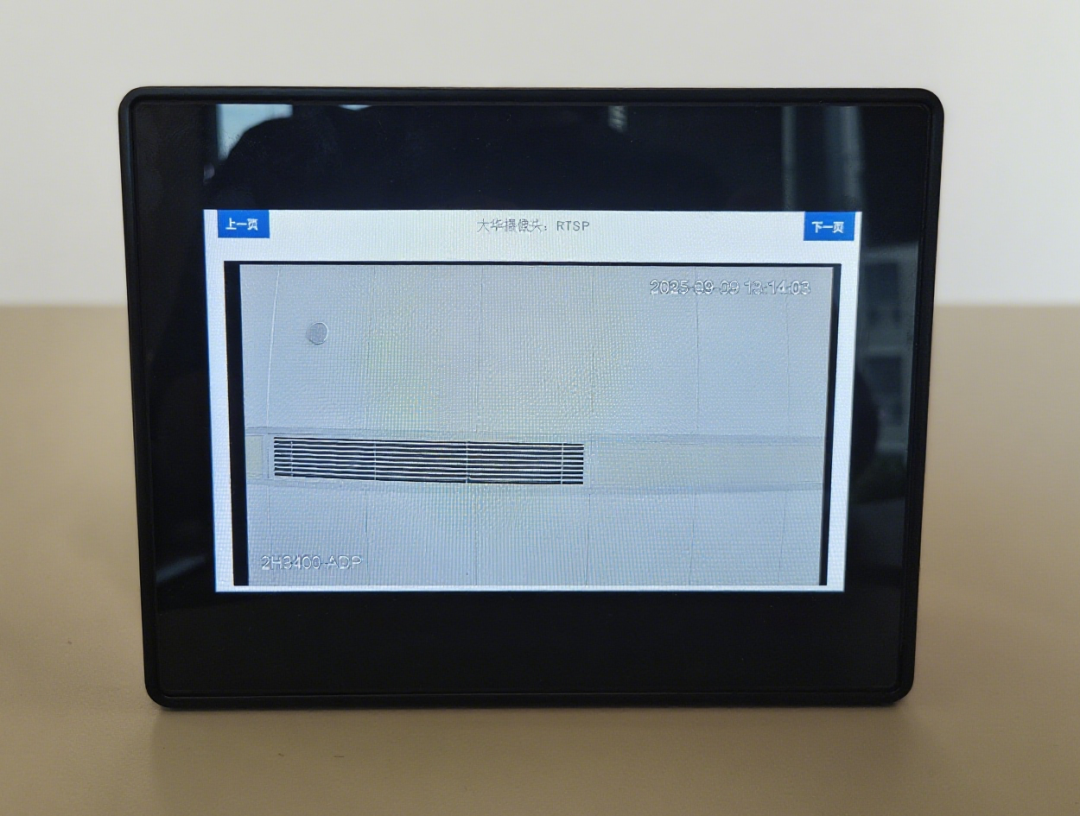

eX707顯示大華攝像頭畫面

03

現代化儲能看板構建

基于內置的2000+現代風格UI控件庫，宏集的軟件系統將海量的底層冷數據轉化為直觀的電池簇儀表盤、充放電動能趨勢圖與分級報警列表，為現場運維人員構建了一個信息層級分明、交互極其順暢的綜合管理大屏。

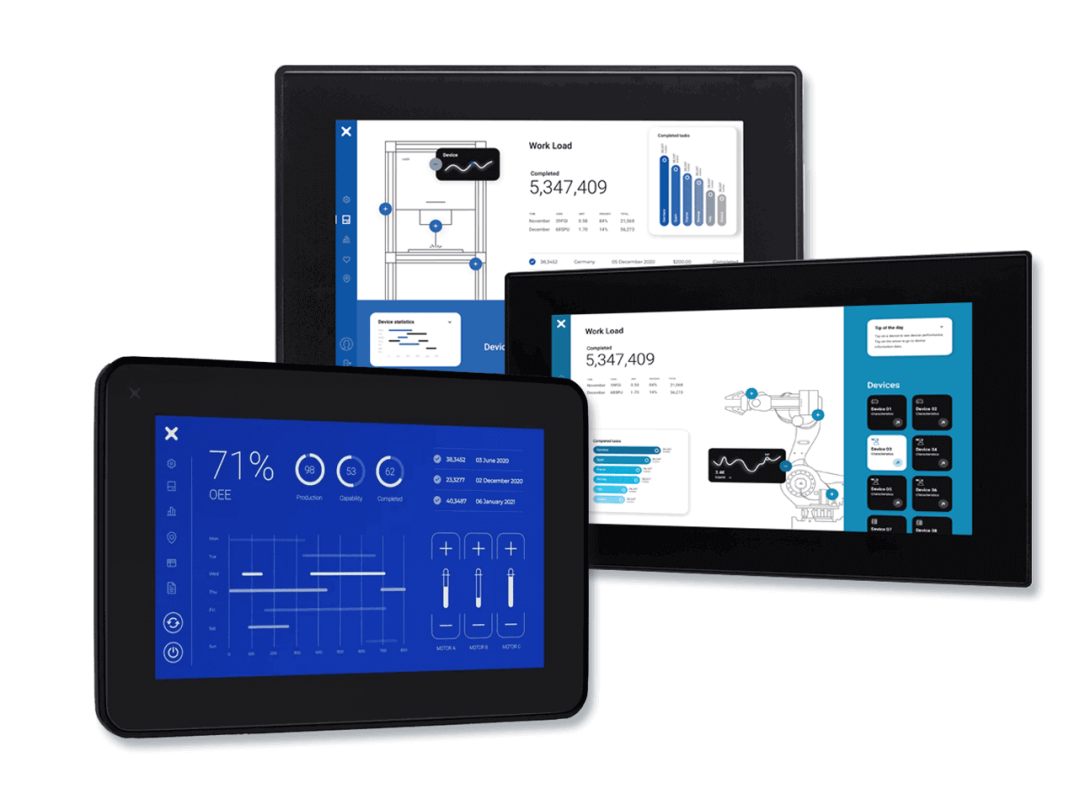

控件效果圖展示

04

六大核心價值

Values

宏集eX710M工業觸摸屏之所以能夠從眾多競品中脫穎而出，主要有幾個原因：

01

DNV認證，助力儲能出海

原生支持DNV（挪威船級社）認證，同時兼具CE、UL認證，可抗振動、抗鹽霧、電磁兼容（EMC）。這一資質消除了客戶的法規顧慮，使客戶的船舶儲能集裝箱能夠順利接軌國際標準，無縫拓展海外高端航運與離網儲能市場

02

視頻能力滿足CCS規范

通過軟硬件協同的RTSP解碼機制，eX710M觸摸屏的專屬IP Stream控件可確保海康威視視頻畫面的極低延遲與極致流暢。運維人員在開門前即可通過屏幕確認艙內狀態，從而滿足中國船級社（CCS）《電池動力船舶規范》最新規范要求。

詳情可見：宏集案例 | 支持顯示海康與大華攝像頭監控畫面！eX700系列HMI助力船用電池儲能系統滿足CCS最新規范要求

03

高亮顯示與調光能力

宏集eX710M工業觸摸屏擁有500尼特的高亮度與高分辨率，確保在海上強光直射下，關鍵數據依然清晰可辨。此外，支持極寬范圍的背光調光，在夜間航行時可將亮度降至極低且不頻閃。

04

萬點級數據處理能力

針對龐大的電池管理需求，宏集eX710M工業觸摸屏最大支持高達1萬點數據的實時通訊與處理。無論是幾千個電芯高頻輪詢的單體電壓數據，還是復雜的BMS報警邏輯判斷，均能從容應對。

05

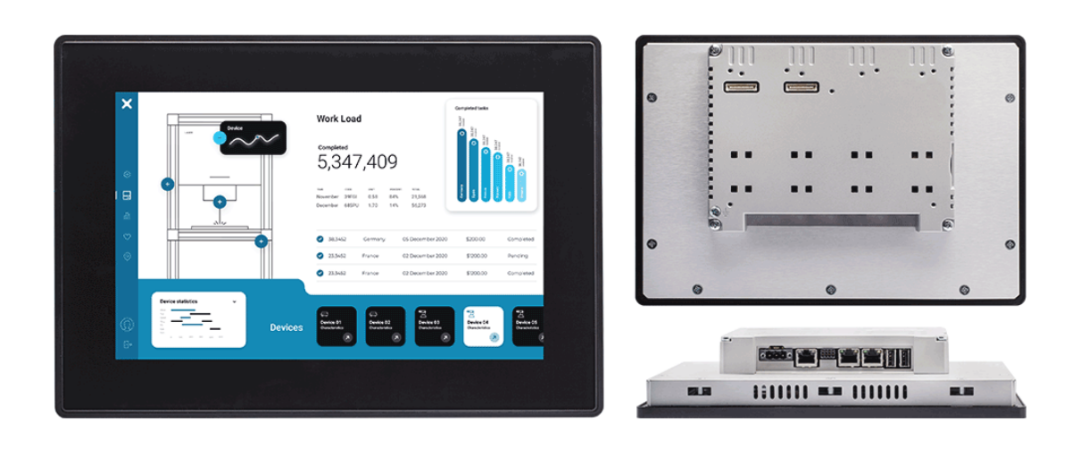

高可靠硬件設計

前面板IP66高防護等級、全鋁合金壓鑄外殼，可抵御海水沖刷與粉塵侵襲。根據歷年出庫與售后數據統計，該系列產品的平均故障間隔時間（MTBF）長達7年以上，實測故障率嚴格控制在1%以下。

06

靈活的軟件開發能力

軟件層面，除了提供完善的警報、歷史趨勢、多語言切換、配方管理等標準功能外，宏集eX710M工業觸摸屏更是一臺強大的“邊緣計算終端”。系統內置數百種函數庫與宏指令可供直接調用，支持使用JavaScript進行深度邏輯腳本編寫。每一個UI控件的屬性（顏色、動作、觸發條件）均支持自定義修改，客戶可定制UI界面設計。

05

客戶效益

Effects

項目的成功交付，為客戶帶來了可量化的綜合收益：

100%合規交付： 徹底攻克DNV認證與CCS視頻規范的“死結”，順利通過船檢。

研發效率倍增： 技術工程師反饋：“軟件極其人性化，上手快，大幅縮短了項目落地周期。”

安全保障升級： 實現了真正意義上的可視化安全管控，提升了終端用戶的信任度。

關于宏集EXOR物聯網HMI方案

宏集EXOR物聯網工業觸摸屏解決方案，融合高性能硬件平臺與成熟的軟件生態，面向工業自動化與邊緣計算場景，提供從數據采集、可視化監控到本地控制的一體化能力。

硬件層面具備工業級可靠性與多種通訊接口，適用于復雜嚴苛環境；軟件層面支持豐富的協議驅動、現代化UI設計以及基于JavaScript的二次開發能力，能夠靈活應對不同行業的定制化需求。

通過軟硬件協同，宏集EXOR為設備數字化升級與系統集成提供了穩定、高效的實現路徑。

結語

在本次船舶儲能項目中，宏集eX710M工業觸摸屏在海事認證、視頻解碼、環境適應與組態能力方面具備明顯優勢，成功幫助該頭部新能源科技企業解決在合規與安全監控上的難題。
