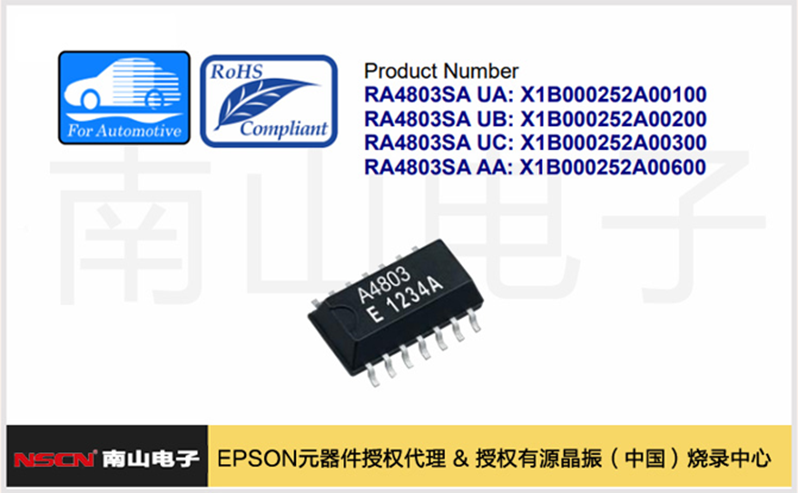

愛普生推出的一款專門針對汽車應用的一款數字溫度補償實時時鐘模塊RA4803SA，內置32.768kHz的晶振單元，內部集成了溫度檢測電路，通過檢測溫度傳感器信號變化，將模擬量轉換為數字量，自動補償頻率輸出，實現更加精準的頻率輸出。EPSON針對不同需求推出了UA、UB、UC和AA4個子型號，其中RA4803SA UA的頻率容差達到±3.4×10^-6，這種頻率穩定性是汽車電子系統控制電路的剛需，適用于汽車本體涉及各類安全特性的控制部件。南山電子是愛普生元器件核心授權代理商，如需咨詢價格歡迎咨詢南山電子官網在線客服。

RA4803SA采用四線制串行通信接口，具有超高穩定性，嚴格定義了通信時序和寄存器內容。該款實時時鐘模塊可支持寬電壓供電，其中通信接口和計時器工作電壓范圍為1.6V~5.5V，溫度補償電壓范圍為2.2V~5.5V。寬電壓供電不僅可以簡化電源設計，同時超低供電電壓可降低系統功耗，RA4803SA的待機電流典型值僅0.75μA（VDD=3V），可使系統低功耗模式的性能更加出色。此外，RA4803SA符合AEC-Q200認證，適合汽車級電子設備的設計。

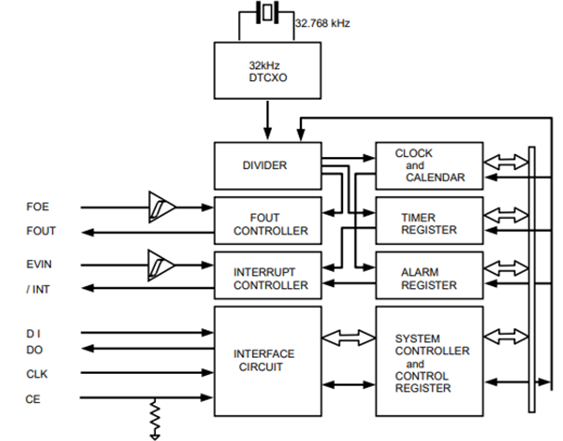

RA4803SA模塊框圖：

RA4803SA的特點：

• 接口類型：4線串行接口
• 頻率穩定性：UA±3.4×10??（-40℃~+85℃），UB±5.0×10??（-40℃~+85℃），UC±5.0×10??（-30℃~+70℃），AA（+5±5.0）×10??（+25℃）
• 時間分辨率：1/100s
• 待機電流：典型值 0.75μA（VDD=3V）
• 合規認證：符合AEC-Q200認證
• 核心配置：內置 32.768kHz DTCXO
• 特色功能：支持全日歷、鬧鐘、計時器、EVIN輸入
• 時鐘輸出：可選 32.768kHz、1024Hz、1Hz，支持輸出使能控制
• 電壓范圍：通信 /時鐘供電電壓1.6V-5.5V，溫度補償電壓 2.2V-5.5V
• 工作溫度：-40℃~+85℃

RA4803SA典型應用：

• 車載音響
• 車載導航系統
• 時鐘
