一、行業痛點與需求

在汽車車身、鈑金件焊裝車間，焊接機器人、氣動夾具、點焊控制、輸送滾床等設備由歐姆龍CPM2C PLC（端子口通信）控制。該P(yáng)LC采用端子口接線，無以太網接口，在強電磁、高振動、多煙塵的焊裝環境下問題突出：

焊接電流、夾具狀態、計數、故障信號等數據傳輸滯后，影響焊接精度；

端子口受振動易松動，導致通信丟包、斷線，設備停機風險高；

上位機、威綸觸摸屏、焊機系統多設備并發訪問時，通信擁堵，無法滿足焊裝產線高速聯動、遠程監控與質量追溯需求。

遠創智控YC8000?CXZ模塊專為端子口型CPM2C設計，快速實現以太網聯網，破解通信瓶頸。

二、項目背景

某汽車制造企業焊裝車間采用歐姆龍CPM2C PLC控制夾具與點焊系統，企業需實現焊裝產線集中監控、焊接參數遠程調節、生產計數與故障記錄。但PLC僅支持端子口通信，無法接入車間工業環網，遠程運維與數據化管理難以落地。通過 YC8000?CXZ模塊，補齊網口短板，搭建穩定可靠的焊裝智能監控系統。

三、設備選型與配置

1.設備選型

PLC型號：歐姆龍CPM2C（端子口通信）

以太網模塊型號：遠創智控YC8000?CXZ

觸摸屏型號：威綸通觸摸屏

2.硬件連接

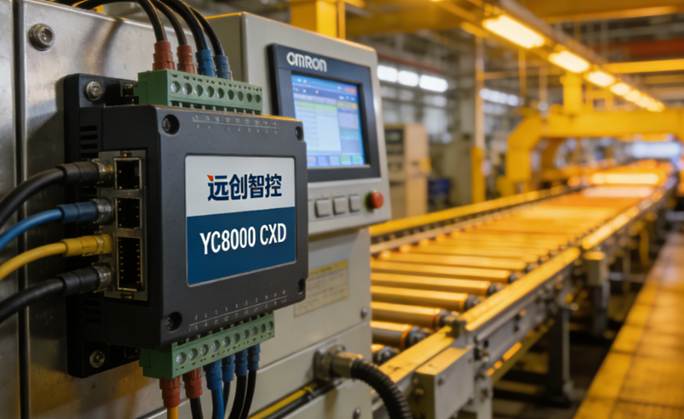

YC8000?CXZ模塊通過專用端子排線連接PLC端子口，PLC供電，穩定可靠。

模塊RJ45口接入焊裝車間工業抗干擾交換機，與上位機組網。

威綸觸摸屏接入模塊擴展通信口，實現本地實時監控與操作。

3.軟件配置

上位機編程：歐姆龍CX?Programmer

觸摸屏組態：威綸通組態軟件

模塊配置：遠創智控調試軟件

四、實施過程

1.現場勘查與規劃

技術團隊對焊裝車間設備布局、電磁環境、網絡架構、焊接數據采集點進行勘查，制定防振動、抗電磁干擾的模塊安裝與系統配置方案。

2.模塊安裝與調試

硬件安裝：停機時段完成模塊與PLC端子口接線，線路加固防振處理，不影響原有焊接控制邏輯。

模塊配置：通過軟件配置網絡參數，確保與上位機、觸摸屏同網段；實時監測通信鏈路狀態。

軟件調試：上位機遠程調試焊接程序、調整參數；威綸觸摸屏搭建焊裝監控畫面，顯示夾具狀態、焊接計數、電流參數、故障報警。

3.系統測試與優化

數據傳輸測試：同步采集焊接電流、夾具信號、生產計數，數據準確無丟包。

遠程監控測試：中控室遠程監控全線焊裝設備，參數下發與狀態反饋實時響應。

故障報警測試：模擬夾具未夾緊、焊接異常、通訊故障，雙端同步報警，信息精準。

五、總結

YC8000?CXZ以太網模塊通過端子口完美對接歐姆龍CPM2C PLC，解決焊裝車間無以太網、通信易受干擾、難遠程監控的痛點。配合威綸觸摸屏實現本地操作+遠程集中管控，大幅提升焊裝生產穩定性、焊接質量與運維效率，為焊裝車間智能化升級提供成熟可靠的通信支撐。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
