可擴展算力架構、更高良率、異質集成能力與更強可靠性，多芯片設計有效彌補了單片式SoC的局限。

受算力需求攀升、功能安全要求提高以及向可擴展半導體架構轉型等因素驅動，現代汽車電子正經歷快速變革。支撐這一變革的最重要技術突破之一，便是多芯片系統集成方案的普及。

多芯片設計是指將多顆同質或異質半導體裸片集成于單一封裝內，以實現更強的可擴展性、更高性能與更好的可靠性。這一架構演進對高級駕駛輔助系統（ADAS）、自動駕駛及數字座艙應用尤為關鍵，傳統的單片式SoC設計已難以滿足日益增長的需求。

汽車應用環境對電子器件提出了極為嚴苛的工作條件要求。器件必須耐受振動、極端溫度、濕度與電磁干擾，同時滿足功能安全標準。此外，車輛需在極少維護的情況下可靠運行 10–15 年。隨著汽車自動駕駛等級提升，算力需求呈指數級增長。更高等級的自動駕駛需要復雜的處理鏈路，包括 CPU、GPU、AI 加速器、數字信號處理器及高帶寬存儲子系統。這些需求往往超出單片芯片制造的實際極限，進而推動行業向模塊化多芯片架構轉型。

多芯片設計具備多項技術優勢。首先，它提升了可擴展性，設計人員可復用成熟裸片并以不同組合方式集成，相較于為每款產品重新設計全新單片芯片，能大幅縮短開發周期并降低風險。其次，將功能拆分至更小尺寸裸片可提升制造良率。大尺寸單片裸片缺陷率更高，而小裸片能顯著提升有效芯片產出概率。第三，多芯片封裝支持異質集成，設計人員可將采用不同工藝節點的組件組合使用，例如將先進數字邏輯芯片采用前沿工藝，模擬或 I/O 電路采用成熟工藝，從而在功耗、性能與成本間實現最優平衡。

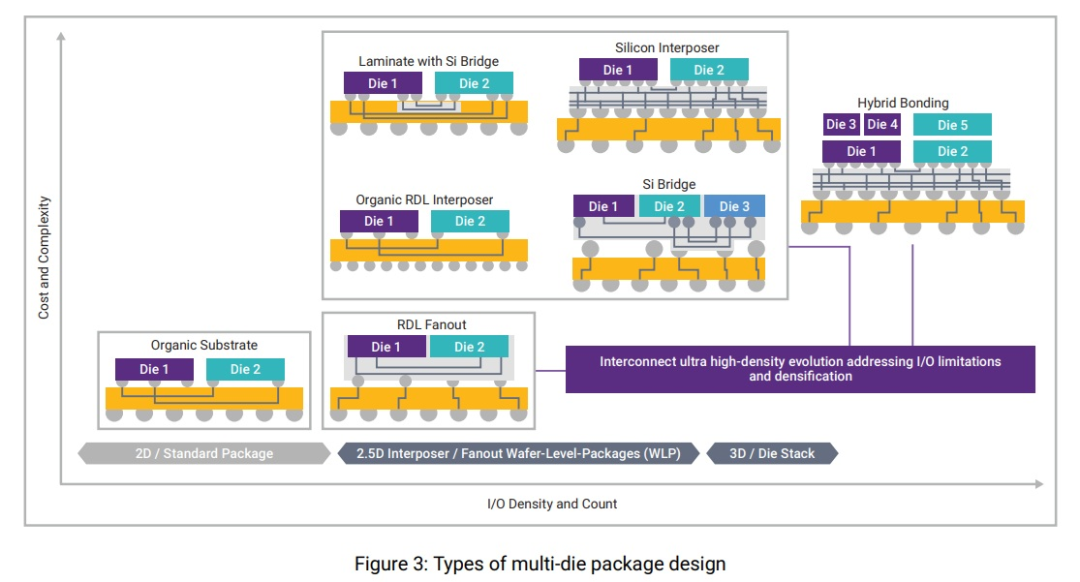

此外，其核心優勢還在于互聯性能提升。封裝內部的裸片間通信，相比傳統 PCB 板上的芯片間通信，帶寬顯著更高、時延更低。這對自動駕駛中的AI推理運算、傳感器融合及高清攝像頭處理尤為重要。2.5D 中介層、3D 堆疊與微凸點互聯等先進封裝技術可實現極高 I/O 密度，支持將存儲器堆疊在計算裸片上方，或?qū)⒐δ苣K分布至多顆裸片，同時維持高數據吞吐量。

安全性與可靠性仍是汽車多芯片系統的核心考量。ISO 26262 等標準要求具備故障檢測、冗余設計與故障安全機制。多芯片架構也帶來額外挑戰，包括裸片間互聯監測、熱熱點管控及封裝級可靠性保障。為應對這些問題，設計人員引入硅生命周期管理（SLM）技術，包括工藝、電壓與溫度傳感器、糾錯編碼及健康監測電路。這些機制支持預測性維護與現場診斷，確保故障及早被發現并處理，避免危及行車安全。

區域架構與軟件定義汽車等新興整車設計趨勢，也進一步推動了多芯片架構的應用?，F(xiàn)代設計不再將大量小型電控單元分散布置于車身，而是將算力資源集中于高性能處理器。多芯片平臺可靈活擴展算力，覆蓋從入門級駕駛輔助到完全自動駕駛的各級別車型。廠商可通過將基礎裸片與可選 GPU 或AI加速器裸片組合，打造芯片系列，實現高效的產品差異化。

盡管優勢顯著，多芯片設計也帶來了工程復雜性。設計人員需謹慎劃分功能、優化互聯拓撲，并驗證多裸片間的系統級行為。更高功耗密度使熱管理難度加大，驗證流程需同時兼顧裸片級與封裝級交互。不過，電子設計自動化工具的進步與標準化互聯協議的普及，正讓這些挑戰逐步可控。

多芯片半導體集成正成為下一代汽車電子的基礎技術。憑借可擴展算力架構、更高良率、異質集成能力與更強可靠性，多芯片設計有效彌補了單片式 SoC 的局限。隨著汽車持續向自動駕駛與軟件定義功能演進，多芯片系統將在支撐未來汽車平臺所需的性能、安全與靈活性方面發揮關鍵作用。
