本文主要介紹抬升源漏技術如何拯救納米尺度晶體管。

在芯片尺寸持續縮小的競賽中，晶體管工程師們遇到了一道難以逾越的鴻溝：源漏區越做越淺，接觸電阻卻越來越大。這就好比一根很細的吸管伸入一杯很淺的飲料中，即使飲料很多，吸管也吸不到足夠的水。當溝道長度縮到幾十納米以下時，外部串聯電阻逐漸成為制約晶體管驅動電流提升的主要瓶頸。為了解決這個難題，工程師們發明了抬升源漏技術。

一、傳統結構的困境：超淺結的“副作用”

隨著溝道長度的縮短，為了抑制短溝道效應，源漏結深必須做得非常淺(通常在幾十納米甚至更低)。但超淺結帶來一個直接問題：硅化物的接觸面積急劇縮小。傳統的金屬硅化物只能鋪在很淺的表面層上，接觸電阻隨之飆升。高接觸電阻意味著晶體管的驅動電流下降，開關速度變慢，芯片性能大打折扣。此外，源漏淺結本身對熱預算非常敏感，后續高溫工藝稍有波動就可能導致結擴散變形，進一步惡化性能。

二、抬升源漏的“蹺蹺板”原理：厚一層天地寬

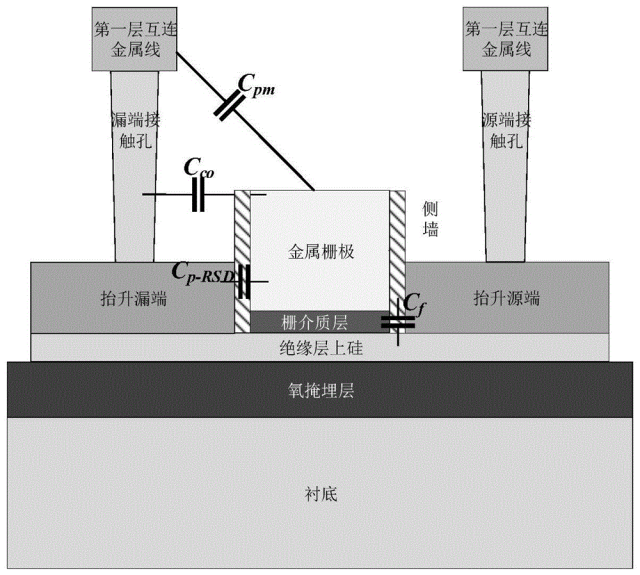

抬升源漏技術的核心思想極其巧妙：在原有淺結之上，再額外“長”一層高摻雜的單晶硅或鍺硅，把這層淺淺的結“抬”起來。這就像是給本來就穿在腳上的鞋再墊上一層厚實的內增高，讓鞋跟和地面的接觸面積變得更大、更穩固。

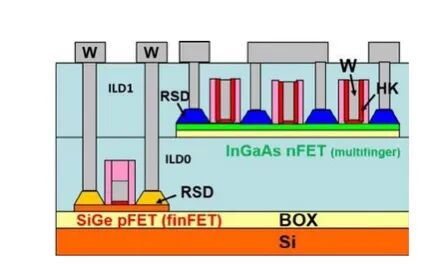

實現抬升結構的主流方法是選擇性外延生長。在完成柵極結構制作后，只在源漏區暴露的硅表面上，利用超高真空化學氣相沉積技術選擇性地“長”出幾十納米厚的高摻雜硅層。這層外延硅雜質濃度極高(達到每立方厘米102?以上，遠超常規離子注入的激活濃度)，且晶格質量完美。同時，這個過程只在源漏區發生，柵極和隔離區表面根本不會長上任何東西，實現了完美的自對準。

這種結構帶來了兩大電學優勢。第一，接觸電阻大幅降低。抬高的源漏為后續的金屬硅化物提供了遠大于淺結表面積的接觸窗口，同時外延層本身極高濃度的摻雜大大降低了金屬與半導體之間的接觸勢壘。第二，短溝道效應被有效抑制。在溝道長度持續縮短的極限情況下，抬升源漏保證了源漏淺結的完整性，無需為了抑制漏電而過度推高溝道區摻雜，從而維持了較高的載流子遷移率。

三、一箭雙雕：更多隱形收益

除了解決接觸電阻難題，抬升源漏技術還有幾個重要的附加價值。

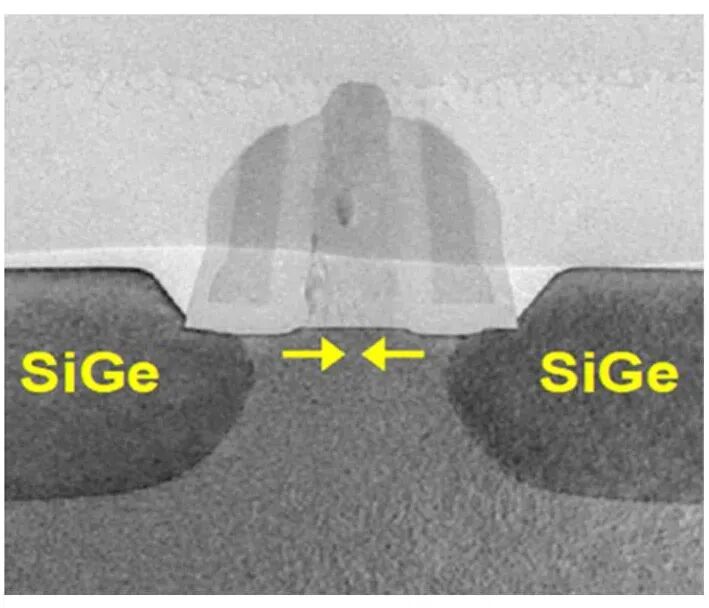

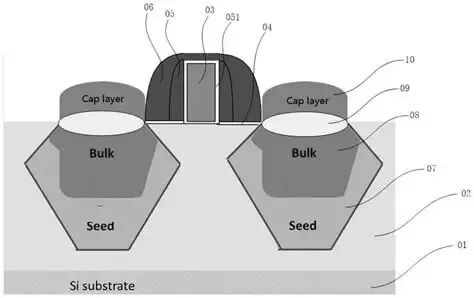

助力應變硅工程提升性能。在PMOS晶體管中，工程師常選擇在源漏區外延鍺硅(SiGe)。鍺原子比硅原子大，這種晶格失配會在溝道中引入單軸壓應力，從而顯著提高空穴遷移率，提升PMOS驅動電流。抬升結構本身就是引入應力的絕佳載體。

優化接觸窗口形貌利于金屬填充。抬升的源漏表面更平坦、高度更高，當后續層間介質沉積和刻蝕接觸孔時，工程師可以更從容地控制刻蝕深度，避免過刻蝕損傷淺結。同時，更大的接觸窗口允許采用鎢溝槽等先進接觸結構，將接觸電阻進一步降低約80%。

釋放源漏區摻雜設計自由度。由于抬升的外延層承擔了大部分導通電流，下層淺結的摻雜濃度可以適當放寬，減輕離子注入帶來的晶格損傷，從而獲得更好的結漏電特性。

結語

抬升源漏技術就像給晶體管穿上了一雙恰到好處的“高跟鞋”，巧妙地化解了淺結帶來的接觸電阻矛盾。它通過選擇性外延生長為源漏區加厚，在抑制短溝道效應的同時顯著降低接觸電阻，并與應變硅技術協同發力。在晶體管尺寸逼近原子極限的今天，抬升源漏已成為先進邏輯工藝中不可或缺的基石之一。
