[圖文]一種低成本高精度溫度測量電路

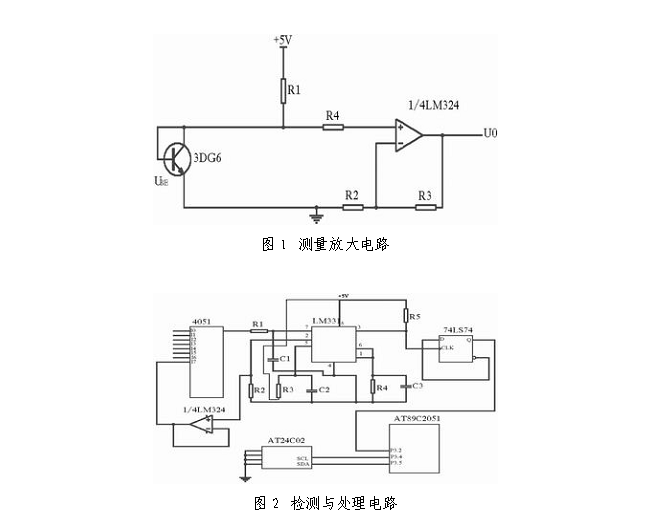

用3DG6作為溫度傳感器，LM324運算放大器構成的測量放大電路見圖1。晶體管3DG6置于測溫現場其接成基極與集電極短路即發射結正偏，集電結零偏作為二極管使用來用作溫度傳感器，電源通過電阻R1(100K)向3DG6提供約45mA的集電極電流。其UBE連接到LM324的同相端，R1，R2，R3，R4均為普通金屬膜電阻，選R2=R3則放大器輸出U0≈2UBE。本儀器用2片LM324可同時檢測7路輸入信號。

檢測與處理電路見圖2。圖2中4051為八選一模擬開關，其輸入I0~I6為溫度檢測輸入，I7為自動補償輸入。放大器LM324接成跟隨放器，其輸入為L(zhǎng)M331芯片2引腳輸出的VREF電壓。LM331為電壓/頻率轉換器(V/F)，其輸出經74LS74分頻后連到單片機AT89C2051的P3.2端，由單片機檢測脈沖寬度并通過運算得出對應溫度值。AT24C02為串行I2C總線EEPROM電路，用來存放調校時兩基準溫度值所對應的脈沖寬度和LM331基準電壓VREF所對應的脈沖寬度。
