該貴重家電防盜報警器，具有體積小、響聲大的特點。適合家庭、旅館、機關等使用。
工作原理

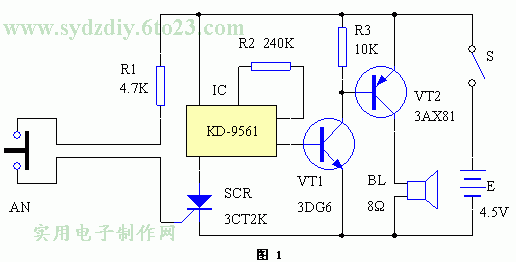

電路原理見圖1（點擊下載原理圖）。SCR、R1和AN組成可控硅觸發開關電路；IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時，AN受到家用電器的壓迫，使其兩常閉觸點斷開，SCR無觸發信號而阻斷，報警器不工作。當家用電器被搬起時，AN兩觸點自動閉合，SCR的觸發端經R1從電源正極獲得觸發信號，SCR導通，IC1通電工作，其輸出端輸出的警笛聲電信號經VT1、VT2功率放大，推動揚聲器發出宏亮的報警聲。此時，即使將家電放回原處或破壞掉AN，也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S，才能解除報警。
元器件選擇與制作
元器件清單見下表。
| 編 號 | 名 稱 | 型 號 | 數 量 |
| R1 | 電阻 | 4.7K | 1 |
| R2 | 電阻 | 240K | 1 |
| R3 | 電阻 | 10K | 1 |
| VT1 | 晶體三極管 | 3DG6、9014等 | 1 |
| VT2 | 晶體三極管 | 3AX81、9012等 | 1 |
| SCR | 單向可控硅 | 3CT2K、BT169 0.1A/50V－1A/400V | 1 |
| IC | 音響集成電路 | KD－9561或其它類似產品 | 1 |
| AN | 微動開關 | 常閉型 | 1 |
| BL | 揚聲器 | 8Ω | 1 |
| S | 電源開關 | 鈕子開關 | 1 |
| E | 電池組 | 4.5V | 1 |
報警器部分可安裝在一塑料小盒內，放在易聽到報警聲的地方（如值班室等）。用雙股細線將AN引至家電擺放處，并將AN巧妙地安放在桌面、臺面或電視柜面等，保證AN能正確動作即可。
