LM8361 和 TMS3450 都是 70 － 80 年代 LED 數碼管數字鐘的代表品種。

這兩種芯片的用戶功能基本一樣。但是，LM836X 系列驅動的是一種靜態共陰屏幕，TMS3450 驅動的是一種雙陰極的屏幕，驅動引腳比靜態的少一半（這種專用屏幕很難用其他數碼管替代）。

它們的主要功能是：

1.12 小時 AM,PM 或者 24 小時制式顯示，50HZ 或者 60HZ 時基輸入（可以通過引腳選擇），供電 DC6V - DC12V （最大極限供電 DC15V?。?，秒閃爍（冒號閃爍）。

2.具有秒顯示，睡眠（最大 2 小時倒計時），定時輸出（LM8361 每天一次定時，LM8363 以上型號有 2 路定時功能），日期功能（不包括年度，但是有月，日，星期功能－－僅僅LM836X 系列有日期功能），它們都使用一個數碼管屏幕來顯示。

3.分類說明：

【a】秒顯示：按住秒顯示按鍵，屏幕顯示的是當前秒數字并且會正常走動。最大秒顯示為 9:59 分鐘?？梢宰鳛槊氡硎褂?。

【b】睡眠（倒計時）：按照睡眠按鍵，屏幕顯示倒計時時間 59:00 分鐘，如果在此時同時按動調整小時鍵，會增加倒計時為 1:59 小時，這時候，同時可以使用調整小時或者分鐘的按鍵對這個中時間進行減數到 0:00 小時，以方便在不需要那么長時間的時候應用。倒計時控制屬于一種“立即有效”的方式，就是當您按下睡眠按鍵后，控制輸出端口立即輸出高電平（對電源供電的負極而言），等到倒計時走到 0:00 的時候，該輸出回回到輸出低電平狀態。倒計時功能只是當次有效，不會在以后的時間里重復執行。每按動一次睡眠按鍵，就會執行一次倒計時。

說明：目前，電孵化行業就是使用這種睡眠倒計時功能來執行每次 1:59 小時后。利用其輸出來進行自動翻蛋。（利用其輸出的低電平來翻蛋，然后馬上又通過有關動作開關自動讓其執行下一次倒計時，翻蛋時間長短不受限制）。

TMS3450 睡眠控制輸出引腳：17P,定時控制輸出引腳：16P.（其他引腳參考圖紙）。 LM8361 睡眠控制輸出引腳：27P,定時控制輸出引腳：25P.（其他引腳參考圖紙）。

TMS1943 基本上與LM8361 相同，但是具有顯示消隱功能，適合掉電保護。

【c】定時輸出：這是一種“到了時候才有效”的控制輸出，一次設定，可以每天同一時間自動重復執行，相當于我們平時使用的機械鬧鐘功能。

當按動定時按鍵的時候，屏幕上面顯示的就是定時輸出的時間，如果需要更改這個時間，可以使用小時調整或者分鐘調整按鍵來修改。設置好定時時間之后，在正常走時時間與定時設置時間一樣時，定時控制輸出端口就會輸出一高電平，這個高電平可以維持 1:59 小時之久，但是，它可以通過“暫?！卑存I來讓這個輸出自動停止輸出 9 － 10 分鐘，然后重新輸出，也可以按動“取消”按鍵來直接取消本次定時輸出。

【d】至于日期功能，也是通過按動對應按鍵來顯示的，并且與實時時間同步走到，只是屏幕上面平時不顯示日期而是顯示時間。

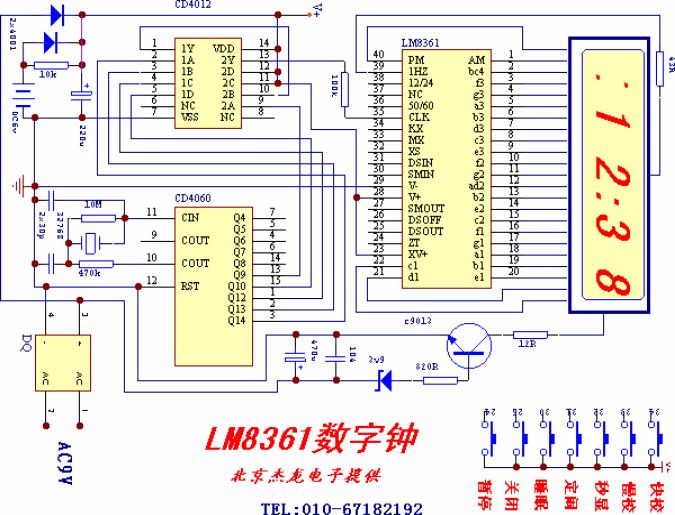

LM8361電路與其同類型的LM8363、LM8365曾經是我國專業國營工廠制作數字鐘和定時收音機等等的應用電路，具有性能穩定，走時功能、定時功能和睡眠功能。能夠使用50或60HZ頻率作為數字鐘的基準頻率。真正是風靡一時！

這里提供的是可以交流供電、也可以使用直流供電的應用電路。作為直流供電的關鍵是需要一個高精度的基準頻率，這里用32768HZ廉價晶體，與CD4060、CD4012數字電路組成了可以提供60HZ基準頻率的電路。

交流供電時，如果遇上交流停電，就需要進行“掉電保護”，由干電池保持時鐘繼續走時，同時，為了節約電池的電能，由一只三極管C9013自動把顯示屏幕的供電切斷，實現了交流掉電時自動消隱。

盡管單片機以及功能更加強大和各種專門的時鐘電路在現時代已經到處可見，卻仍然有不少老牌的數字時鐘電路正在許多原來的產品中繼續使用和運行，也免不了需要進行維修和檢測的時候，因此，這里提供了一份參考給您。

LM8363L、LM8365與LM8361電路基本應用電路相同，除第1P與第40P以外就可以直接替換了。不同之處當然有，后者是可以每天兩次定時的，而且調整方法有些小差異，如果需要的話，可以聯系。

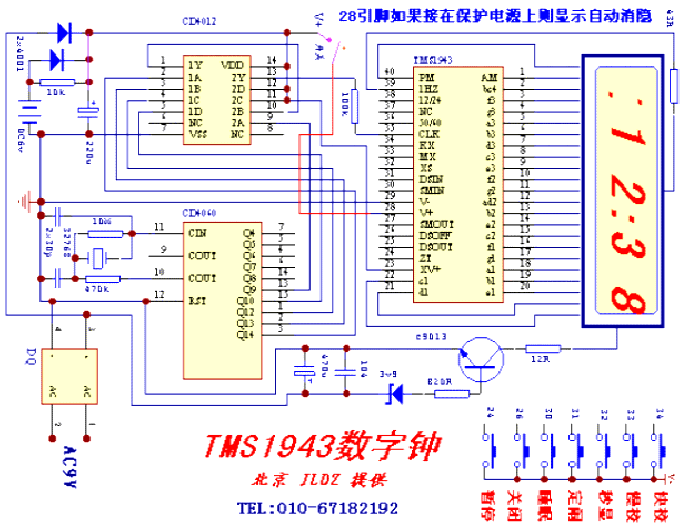

下圖是 TMS1943 數字鐘應用電路圖。其基本應用與 LM8361 相仿，但是，TMS1943 的封裝是密距離引腳封裝，因此體積較小，造成印刷板不能通用。而且其專門有一個在 28 引腳施加 V+ 后令其顯示消隱的功能。

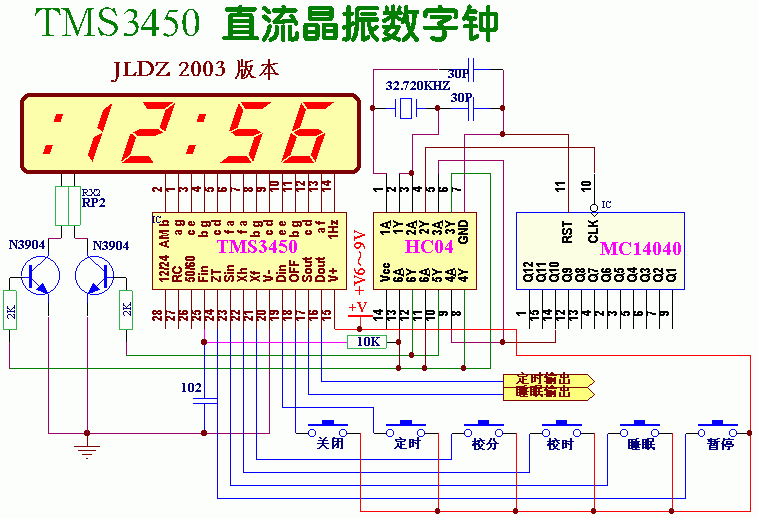

老牌數字鐘（二）：TMS3450電路 (LM8560可以互相直接替換)

TMS3450電路與其同類型的LM8360也是曾經是我國專業國營工廠制作數字鐘和定時收音機等等的應用電路，具有性能穩定，走時功能、定時功能和睡眠功能。能夠使用50或60HZ頻率作為數字鐘的基準頻率。真正是風靡一時！

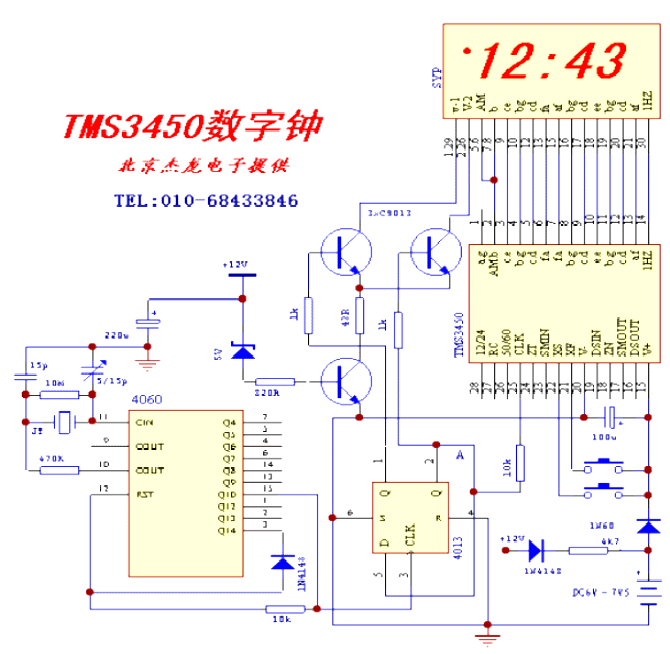

這里提供的是可以交流供電、也可以使用直流供電的應用電路。作為直流供電的關鍵是需要一個高精度的基準頻率，這里用32768HZ廉價晶體，與CD4060數字電路組成了可以提供60HZ基準頻率的電路。需要注意的是：該集成電路的專用顯示屏幕屬于雙陰極供電的類型，比較特殊而且無法與其他電路的屏幕通用，因此，需要保證它們的驅動波形是非常對稱的。這里使用了CD4013電路進行倒相，由2只C9013輪流向屏幕的兩個陰極供電。

交流供電時，如果遇上交流停電，就需要進行“掉電保護”，由干電池保持時鐘繼續走時，同時，為了節約電池的電能，由一只三極管C9013自動把顯示屏幕的供電切斷，實現了交流掉電時自動消隱。

盡管單片機以及功能更加強大和各種專門的時鐘電路在現時代已經到處可見，卻仍然有不少老牌的數字時鐘電路正在許多原來的產品中繼續使用和運行，也免不了需要進行維修和檢測的時候，因此，這里提供了一份參考給您。 LM8560與TMS3450電路基本應用電路相同，可以直接替換了。

使用單片機制作的

“LM8361”數字鐘

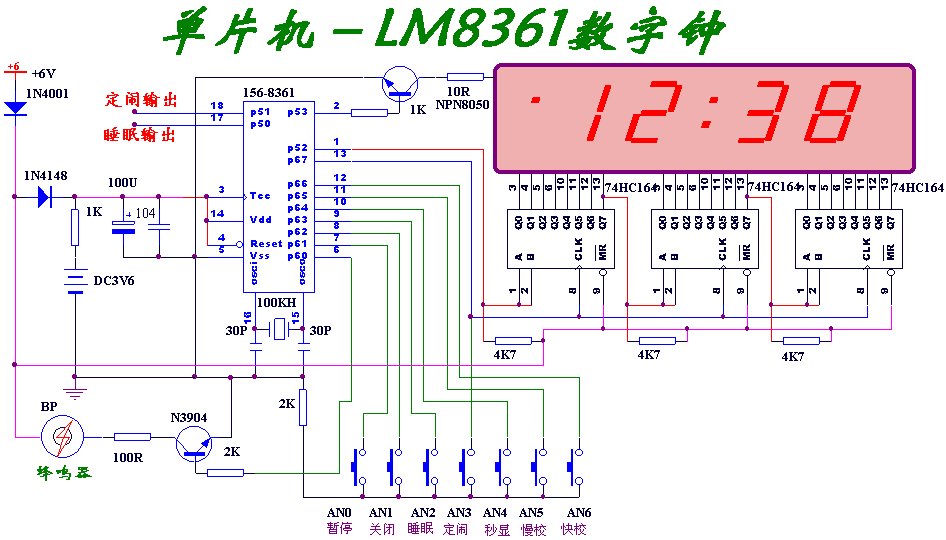

圖示電路就是使用普通單片機制作的仿LM8361數字鐘。利用單片機的強大功能，不僅基本按照原來LM8361的功能來編寫程序，而且在許多方面遠超過了LM8361數字鐘。

掉電保護無需硬件電路來轉換，完全由單片機程序來執行，因此，電池保護要求電壓低至 3V,電流僅僅為 LM8361 的 1/40 左右。

輸出可以直接驅動蜂鳴器，特意安排一個蜂鳴器輸出端口。

每天定時（定鬧）3 次，比 LM8361 多 2 次。

常用原來 LM8361 的 72*19 紅色或者綠色顯示屏幕，視覺符合傳統習慣。顯示屏參考型號為：1094 或者 6223 等等。

無需另外加入振蕩時基。利用單片機本身的晶體頻率內部分頻，既省事又準確，天生就是直流數字鐘。

使用電壓僅僅是 DC6V ，比原來 LM8361 的供電節省耗電近 50%.(可以使用交流轉換后的直流穩壓電源供電)。

可以方便替換原來使用 LM8361 的芯片而使用原來的顯示屏幕。

價格低質量好，目前市場上 LM8361芯片報價多在 20 元左右，而且需要另外加上晶體信號源。本電路中，一個單片機芯片就可以包攬包括晶體信號的硬件。價格僅僅 10 元左右。
