采用LED顯示電流幅度的電路設計

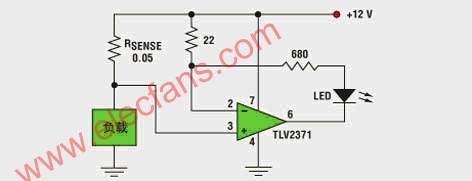

圖中led的發光強度與負載電流成正比，該電路的設計目的是提供一個非常緊湊的電路來替代某些天文學設備中12V電源線上的電表。這種設備包含工作狀況不可視的小功率加熱元件(防露元件)。不過，當加熱器接通時，LED就會發出可見亮光，從而明確指示它們已被連接并正在工作。

????? 電路分析非常簡單。22歐電阻兩端的電壓與RSENSE兩端的電壓相同。流過22歐電阻的電流與流過LED的電流相同。因此，對于圖中給出的參數值，LED電流等于負載電流的0.05/22。當負載電流從200mA變化到6.6A時，LED從微弱發光變化到滿亮度(受限于680歐電阻)。

????? 如果需要，可以加入另一個帶有固定電阻的LED來作比較。另外，也可以通過構建該電路的不同實例得到直方圖顯示結果，在這些電路實例中，用不同的電阻代替22歐電阻，RSENSE則保持不變。

????? 運算放大器必須具有幅值可達到正電壓軌的輸入和輸出，并能承受略超過12V的電源電壓。TI 公司的TLV2731是滿足這些要求的理想選擇。

????? 當負載電流為200mA時，LED發出微弱的光；當負載電流增長到6.6A時，LED發出的光最亮。

???????????????
