數字時鐘設計原理電路圖

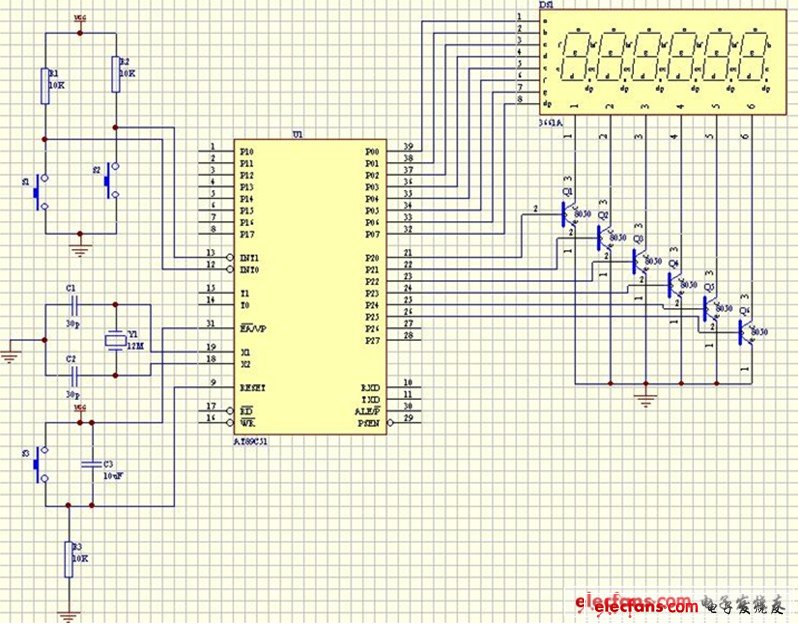

??? 數字時鐘設計原理電路圖如下圖所示。

??? 本設計主要采用中斷的方式，采用INT0,INT1中斷，分別由按鍵s1,s2觸發。按鍵s1作為功能選擇鍵，當按鍵s1按下時，可以在不同的功能之間進行切換。按下s1,由時鐘狀態進入秒表狀態，再按一下，秒表開始計時，再按s1,秒表停下，再按s1,進入調整時鐘的狀態，每按一次，可以用按鍵s2對相應的位進行調整。其中復位電路具有上電自動復位，和手動復位功能。由P2控制三極管驅動數碼管，P0口做數據輸出口。
