CD2399 是一款混響處理芯片，該芯片具備數模、模數轉換功能和很高的取樣頻率，同時還內置了一個44K 的存儲器。數字處理部分產生延遲時間。系統時鐘采用內置壓控振蕩器產生，是數字處理電路的一大特點，它使得頻率很容易調整。

CD2399 的優勢在于它具有很低的失真系數和噪聲（NO ＜ ? 90dBV），因此能夠輸出高品質的音頻信號。為了追求更簡單的PCB 版圖布局和更低成本，CD2399 的引腳排列和應用電路都進行了優化。

混響處理器CD2399主要特點

具有自動復位功能

低噪聲，典型情況下，VNO＜?90dBV

低失真，THD＜1.0%

壓控振蕩器外部可調

混響處理器CD2399典型應用

音頻設備帶混音處理器

CD?R、車載音響

卡拉OK 混頻器

VCD、電視、電子音樂設備

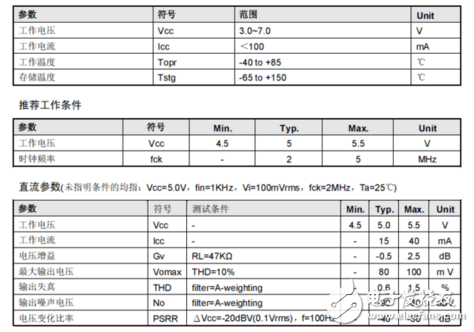

混響處理器CD2399參數

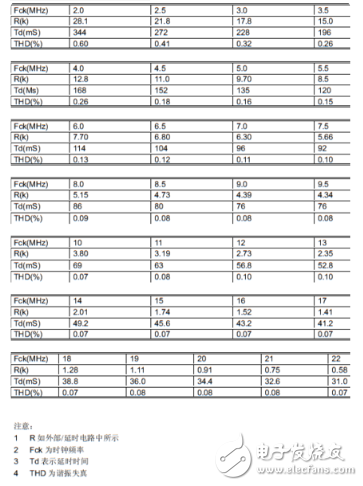

電阻/延遲時間值表

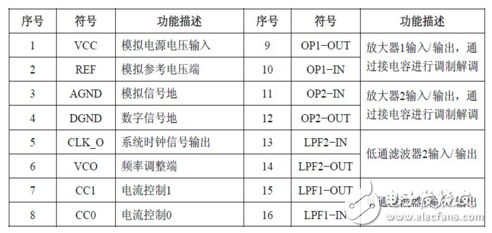

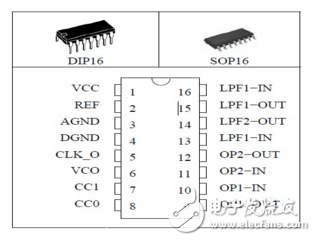

混響處理器CD2399引腳圖及功能

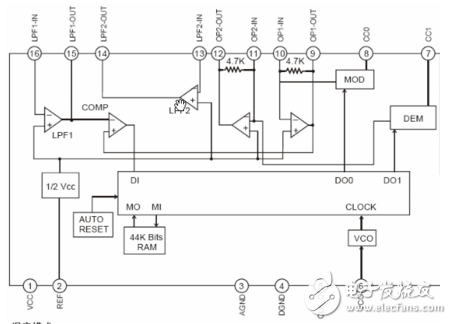

混響處理器CD2399內部結構圖

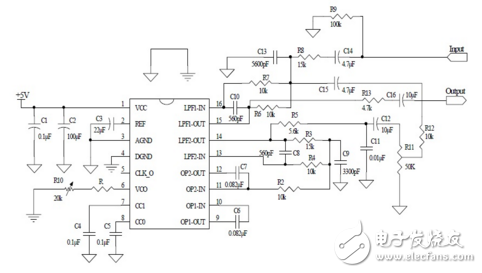

混響處理器CD2399典型應用線路圖

CD2399 外部/延時電路典型應用線路圖

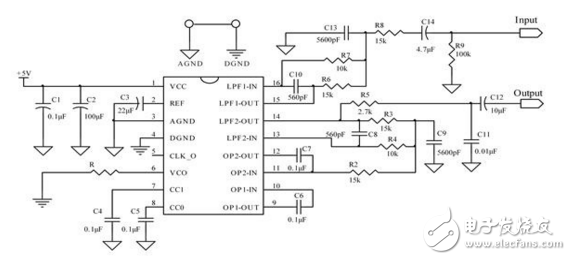

CD2399 混音電路典型應用線路圖

注意：外接電阻R 的范圍10 kΩ ～ 50 kΩ。推薦使用10 kΩ。增加電阻值，延時時間范圍將擴大。
