電容自舉電路電路圖（三）

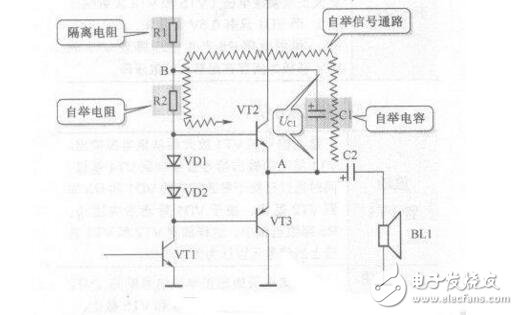

OTL功率放大器中要設自舉電路，圖3所示是自舉電路。電路中的C1，R1和R2構成自舉電路。C1為自舉電容，R1O 隔離電阻，R2將自舉電壓加到VT2基極。B140-13-F VT1集電極信號為正半周期間VT2導通、放大，當輸入VT2基極的信號比較大時，VT2基極信號電壓大，由于VT2發射極電壓跟隨基極電壓，VT2發射極電壓接近直流工作電壓+V，造成VT2集電極與發射極之間的直流工作電壓減小，VT2容易進入飽和區，使三極管基極電流不能有效地控制集電極電流。

圖3

（1）換句話講，三極管集電極與發射極之間直流工作電壓減小后，基極電流增大許多才能使三極管集電極電流有一些增大，顯然使正半周大信號輸出受到抑制，造成正半周大信號的輸出不足，必須采取自舉電路來加以補償。自舉電路實質是在放大器的局部引入正反饋。

（2）自舉電路靜態分析。靜態時，直流工作電壓+V經Rl對Cl充電，使Cl上充有上正下負的電壓UC1，這樣電路中B點的直流電壓等于A點的直流電壓加上UC1，B點的直流電壓高于A點電壓。

（3）自舉過程分析。加入自舉電路后，由于Cl容量很大，它的放電回路時間常數很大，使Cl上的電壓Uci基本不變。正半周大信號出現時，A患電壓升高導致B點電壓也隨之升高。電路中，B點升高的電壓經R2加到VT2基極，使VT2基極上的信號電壓更高（正反饋過程），有更大的基極信號電流激勵VT2，使VT2發射極輸出信號電流更大，補償VT2集電極與發射極之間直流工作電壓下降而造成的輸出信號電流不足。

（4）隔離電阻作用。自舉電路中，Rl用來將B點的直流電壓與直流工作電壓+V隔離，使B點直流電壓有可能在某瞬間超過+ Vo當VT2中正半周信號幅度很大時，A點電壓接近+V，B點直流電壓更大，并超過+V，此時B點電流經Rl流向電源+V（對直流電源+V充電）。如果沒有電阻Rl的隔離作用（分析視Rl短接），則B點直流電壓最高為+V，而不可能超過+V，此時無自舉作用?？梢?jiàn)設置隔離電阻Rl后，大信號時的自舉作用更好。

電容自舉電路電路圖（四）

（1）存在問題

上述情況是理想的。實際上，圖１的輸出電壓幅值達不到Vom= Vom/2，這是因?yàn)楫?dāng)vi為負半周時，T1導電，因而iB1增加，由于RC3上的壓降和VBE1的存在，當K點電位向+VCC接近時，T1的基流將受限制而不能增加很多，因而也就限制了T1輸向負載的電流，使RL兩端得不到足夠的電壓變化量，致使Vom明顯小于VCC/2。

（2）改進辦法

如果把圖１中D點電位升高， 使VD＞+VCC， 例如將圖中D點與+VCC的連線切斷，VD由另一電源供給，則問題即可以得到解決。通常的辦法是在電路中引人R3、C3等元件組成的所謂自舉電路，如圖１所示。

（3）自舉電路的作用

當R3C3足夠大時，VC3不隨vi變化，可認為基本不變。這樣，當vi為負時，T1導電， vK將由VCC/2向更正方向變化， 考慮到vD=vC3+vK= VC3+vK，顯然，隨著K點電位升高，D點電位vD也自動升高。 因而，即使輸出電壓幅度升得很高，也有足夠的電流iB1，使T1充分導電。這種工作方式稱為自舉，意思是電路本身把vD提高了。
