8W真空管功率放大器原理圖

甲類放大器音質清純優美，令許多人津津樂道。其原因是其不存在交越失真，不會產生刺耳的奇次諧波，不會產生乙類放大器那樣的開關失真。

8W真空管功率放大器原理圖 m.makelele.cn

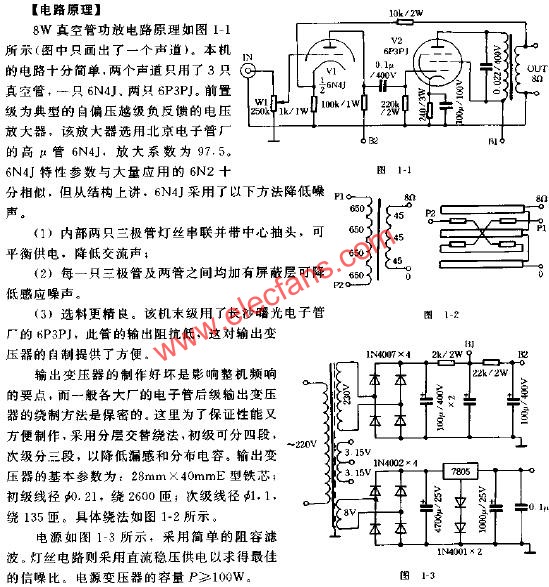

本機機殼可采用100*40MM的鋁合金框料疊合，在其一面開大口做底，另一面可開管座孔做面，元件連接采用搭焊的方法。裝好后認真核對電路圖，先不插電子管通電，查有無打火、冒煙現象，測量燈絲及陽極電壓有無太大的差異，無誤即可插上真空管。調試過程中可接入揚聲器，它不像晶體管OCL電路那樣在揚聲器中可能出現直流燒壞揚聲器。通電后留意有無噪聲，如有，應把輸出變壓器初級兩端對調一下，以消除正反饋。如果焊接無誤，一般均能成功。本機輸出功率為8W，宜用它來推動靈敏度高一些音箱。
