簡潔的膽、石混合功放的制作

眼下膽機卷土重來，膽機的溫馨音質確令人向往，但膽機對輸出變壓器要求很高，自制有一定難度。市售發燒級功放，售價之高令人望而卻步。本文參考了大量資料，充分發揮膽機和石機的各自?xún)?yōu)勢，認真選料，打造出這款純甲類膽、石混合功放。

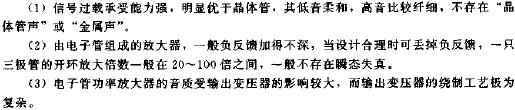

電子管放大器的主要特點：

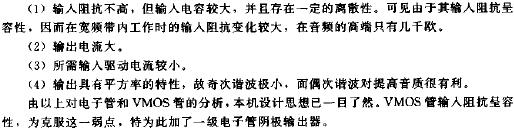

VMOS晶體管放大器的主要特點：

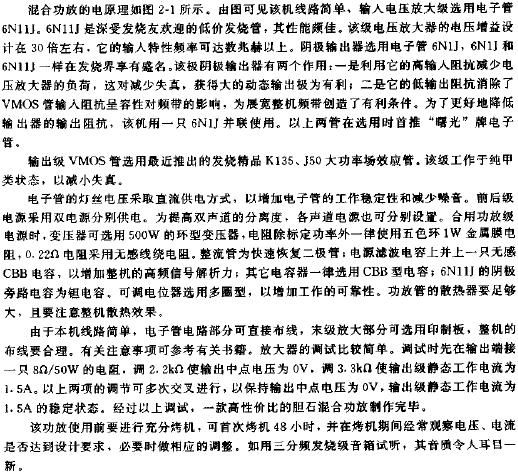

電路原理：

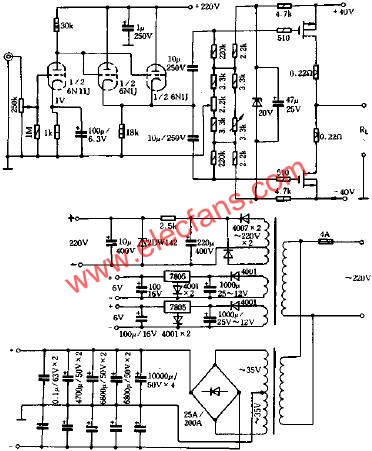

簡潔的膽石混合功放的制作 m.makelele.cn

閱讀全文
