用UP1342V驅動的110W發燒功放電路圖

電路原理：

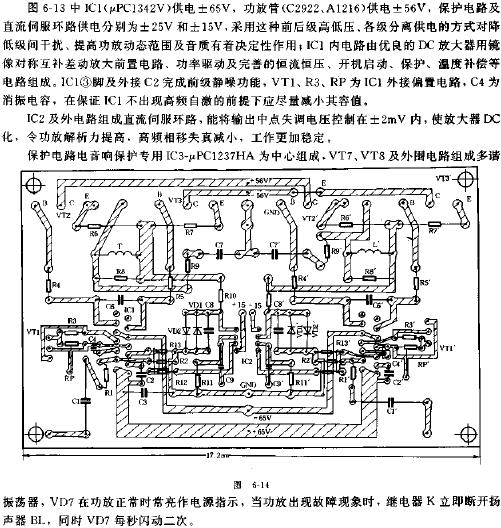

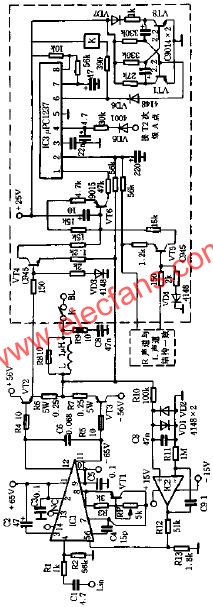

NEC公司繼性能優異的寬帶低失真50W推動電路UPC1225H之后，為了適應大功率的要求又推出了新一代音響驅動IC--UPC1342V，該IC除具有UPC1225H所有優點及基本相同的外圍電路外，其輸出電壓偏差更?。ㄕ?MV）、電壓適應范圍更寬（正負20~正負70V）、推動功率更充裕，堪稱燒友自制功放的首選IC。用兩塊UPC1342V組成2*110W功放電路結構如圖6-13所示（虎線內的保護電路為兩聲道共用一套）。圖6-14為除保護電路外的功放印制電路板圖。

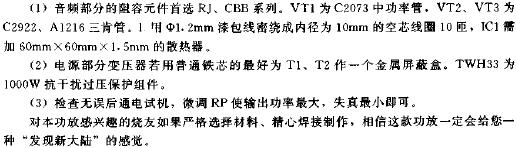

元件選擇與安裝：

閱讀全文
