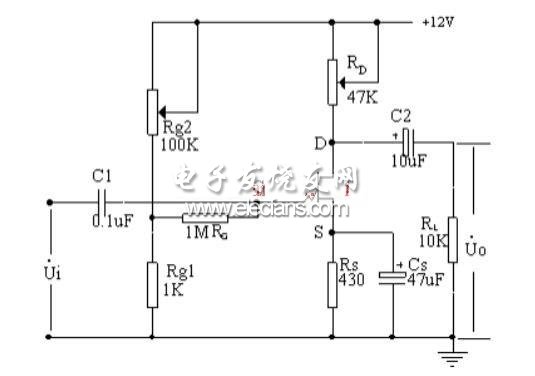

把兩個P區(或N區)并聯在一起，引出一個電極，稱為柵極，在N型(或P型)半導體的兩端各引出一個電極，分別稱為源極和漏極。夾在兩個PN結中間的N區(或P區)是電流的通道，稱為導電溝道(簡稱溝道)。這種結構的管子稱為N溝道(或P溝道)結型場效應管。圖即為結型場效應管共源級放大電路：
結型場效應管及其共源級放大電路
