雙端輸入求和放大電路的特點及性能解析 - 全文

　　什么是雙端輸入求和電路

　　雙端輸入也稱差動輸入，雙端輸入求和運算電路如圖1所示。其輸出電壓表達式的推導方法與同相輸入運算電路相似。

　　當Vi1=Vi2=0時，用疊加原理分別求出Vi3=0和Vi4=O時的輸出電壓Vop。

　　當Vi3;= Vi4=O時，分別求出Vi1=0，和Vi2=0時的Von。

雙端輸入求和放大電路的特點及性能解析

　　比例求和運算電路實驗報告

　　一、實驗?zāi)康?/p>

　?、僬莆沼眉?a target="_blank">運算放大器組成比例\求和電路的特點和性能；

　　②學會用集成運算放大電路的測試和分析方法。

　　二、實驗儀器

　?、贁?shù)字萬用表；

　?、?a href="http://m.makelele.cn/v/tag/577/" target="_blank">示波器；

　?、?a target="_blank">信號發生器。

　　三、實驗內容

　　同相比例放大器

　　電路如圖6-3所示。理論值：Ui/10K=（Ui-UO）/100K故UO=11Ui

雙端輸入求和放大電路的特點及性能解析

　　按表6-4和6-5實驗測量并記錄。

雙端輸入求和放大電路的特點及性能解析

　　反相求和放大電路

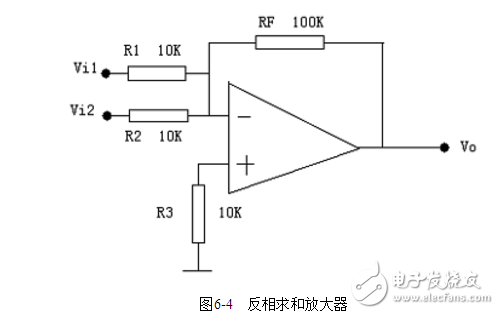

　　實驗電路如圖6-4所示。理論值：UO=-RF/R*（Ui1+Ui2）

雙端輸入求和放大電路的特點及性能解析

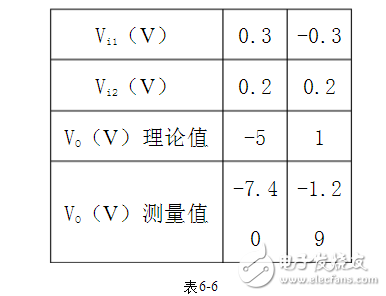

　　按表6-6內容進行實驗測量，并與預習計算比較。

雙端輸入求和放大電路的特點及性能解析

　　雙端輸入差放放大電路

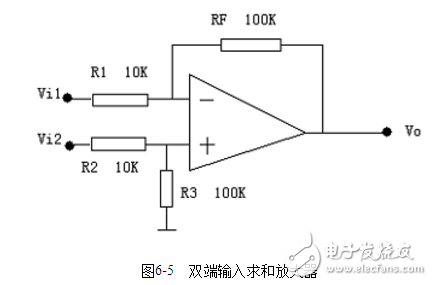

　　實驗電路如圖6-5所示。

雙端輸入求和放大電路的特點及性能解析

　　理論值：UO=（1+RF/R1）*R3/（R2+R3）*U2-RF/R1*U1

雙端輸入求和放大電路的特點及性能解析

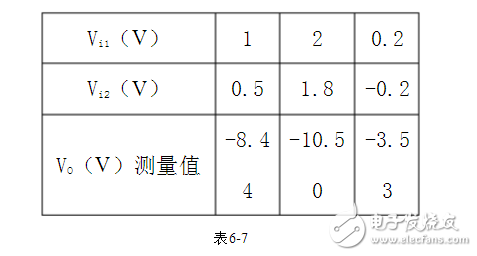

　　按表6-7要求實驗并測量記錄
