共集電極放大電路經常被用作放大器的輸入級，輸出級或作阻抗匹配之用，在實際中獲得廣泛應用。本文對共集電極放大電路的輸出電阻進行分析。

U/I法求R0

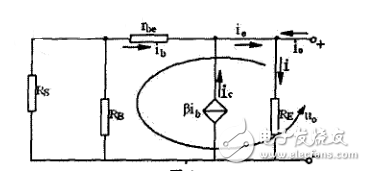

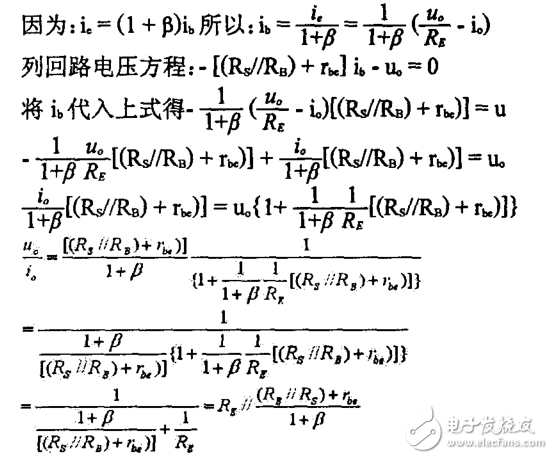

將短路，受控電流源保留，在輸出端假設加山及i，如圖1所示。由圖可見i0+ie=i

圖1

短路電流法求R0

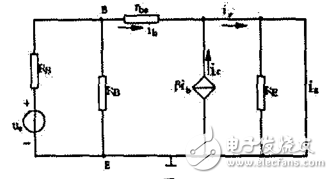

除了上述U/I法求R0，還可以用短路電流法來分析。將輸出端短路，保留us及受控電流源，如圖2所示

圖2

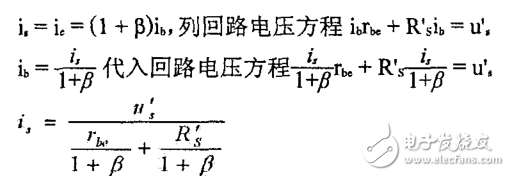

顯然有i‘=ie，將BE點左部電路用等效電源變換可得下圖

圖3

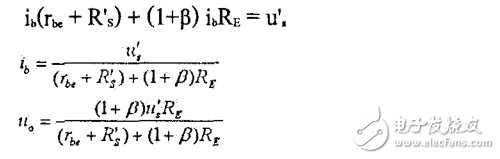

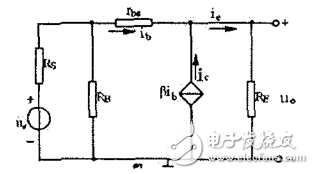

圖2負載開路時的開路電壓U0為圖4所示，等效為圖5

圖4

圖5

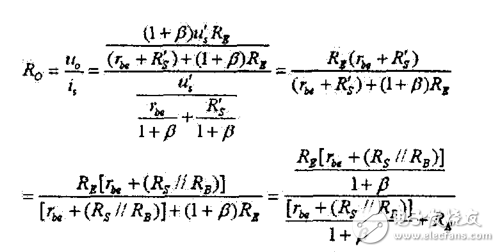

利用兩電阻并聯等效電阻為相加分之相乘可得

通過以上分析，共集電極放大電路輸出電阻應該遵循有受控電流源時的法則，必須保留受控源，不能用適合獨立電壓源、電流源電路的分析方法，即將電壓源短路，電流源開路然后求出等效電阻。含有受控源的電路必須用U/I法及短路電流法來求。
