鎖相頻率合成器集合晶體振蕩器及LC振蕩器的優點，其獨特性能可使壓控振蕩器（以下簡稱VCO）在相當寬之頻率覆蓋范圍內的輸出信號穩定度達到晶振級，而其頻譜特性將遠遠超越絕大多數振蕩電路。

　　本機由TEK200B數碼頻率合成模塊配合立體聲調制器、寬帶射頻功率放大器組成。

　　可在80-120MHz范 圍內以O(shè).lMHz的步進值連續設定發射頻點，頻率誤差小于0.002MHz，頻率飄移量小于O.OOIMHz。應用于其它頻率時，可簡單地通過改變 VCO外圍參數實現，因?yàn)門EK2000有效頻率控制范圍可延伸至4-320MHzo獲得高質量的射頻信號源后，我們就可很方便地由立體聲調制器對各類音樂信號進行高保真的FM調制，并由寬帶射頻功率放大器對已調信號進行功率提升后經天線對外發射，本機調試得當時，在中心頻率處可提供400-800米的發射距離。

　　原理方框圖見下圖所示：系統在結構上采用8位低功耗單片微機成調節頻率的人機界面及可編程分頻器的數據生成，用戶可通過輕觸升降鍵盤改變發射頻點，將頻率調節簡單化、直觀化。同時，由于電路采用組合式模塊結構以及可擦寫程序存貯器，使得系統軟硬件升級極為方便。另外，本機特別注重了音樂傳輸?shù)谋Ｕ嫘Ч?，設計了重低音處理、低通濾波、寬帶立體聲調制、交流噪聲消除等輔助電路，有效地提高了系統的無線傳輸保真度以及立體聲分離指標。

　　FM信號的接收

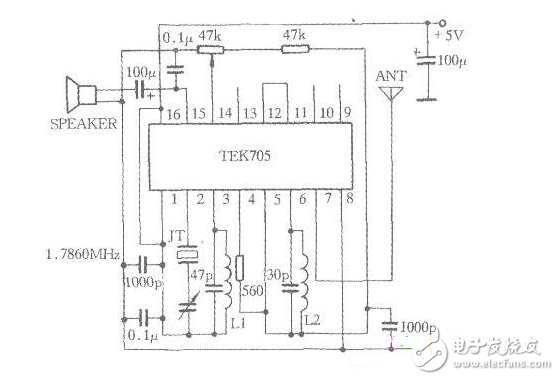

　　實際上，任何解調方 式及頻率相同的接收機都可以收到發射機的信號，但為了保證足夠的保真度及傳輸距離，接收機應具備lOμV以上的靈敏度，并采用寬帶解調方式，有較寬的頻響 范圍以上要求，一般市售高質量立體聲FM收音機都可滿足對于需要無頻飄點頻接收信號的場合（例如：無線遙控及校園廣播），可利用TEK705晶振穩頻接收 模塊制作，應用電路見下圖所示。在100MHz的接收頻率下，Ll、L2均采用0.5mm漆包線繞制，內徑為4mm，匝數為5。將13、14腳短接可實現 無信號靜噪功能。

　　無線傳輸距離的擴展無線通信設備的收發距離主要取決于發射機的射頻輸出功率、接收機的靈敏度以及收發天線的性能，對于傳輸距離的擴展，應盡可能通過為接收機加裝高頻放大器、安裝室外天線的方法來實現，

　　以上方法仍不能滿足時，可參照下圖提供的電路對發射機進行功率擴充，本電路可將O.lW的FM廣播頻段發射設備功率提升至5W的輸出功率，配合 室外天線及高靈敏收音機可獲得5-10公里的開闊地?zé)o線傳輸距離。最后值得一提的是：進行功率擴展時應注意天線的匹配及各次諧波的濾除，并避免頻點與當?shù)?電臺重疊，同時，大功率長時間發射時，須征得當?shù)責o線電管部門的批準，以免影響正常的電波秩序。
