7812擴流電路圖

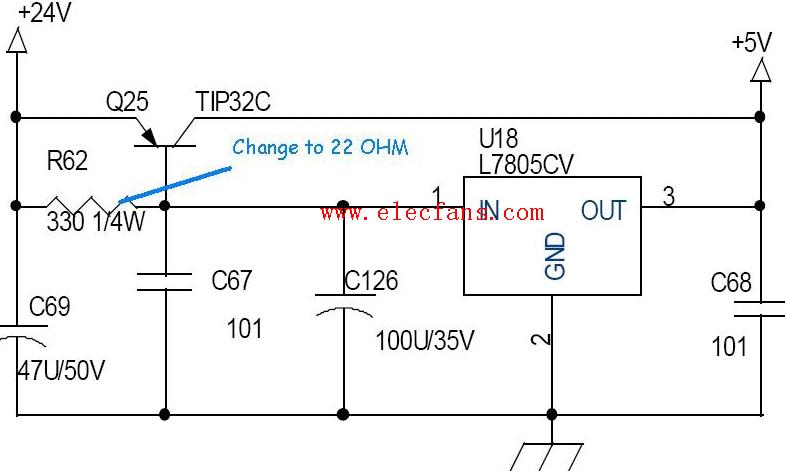

7805擴流電路.

電路目的: 1)+24V 轉換為+5V +/-5% 2)可提供+2A以上的電流.
主要元件: TIP32C (ST)
L7805CV (ST) 7812

圖中的R62,在實際應用中已經更改為22 OHM.功率元件TIP32C已經加散熱片

實際電路看要求，Q25可以用彩電的開關管（如：D1710）,R62要改動，看要求。不單是5V，12V也可以這樣擴流，就是把7805改成7812,我用來試汽車CD機用過，功率大很多。

閱讀全文
