可調式穩壓源電路圖

圖中所示是用SF741組成線路簡單,精度較高的可調式穩壓源電路.

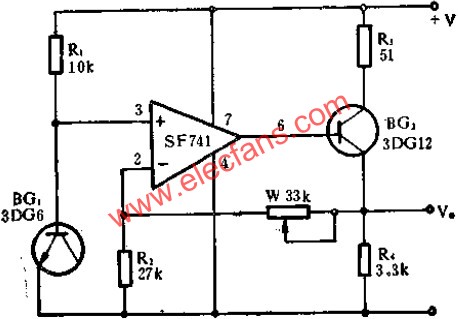

可調式穩壓源電路圖 m.makelele.cn

圖示線路中,運算放大器與三極管BG1,R2,W組成閉不同相放大器.把BG2的ED結正向壓降0.7V作為基準電壓.因此可求得輸出電壓V0與基準電壓V2,反饋網絡R2,W之間的關系:

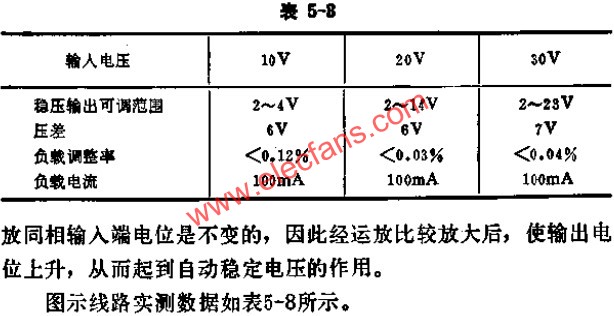

可調式穩壓源實測數據表 m.makelele.cn
