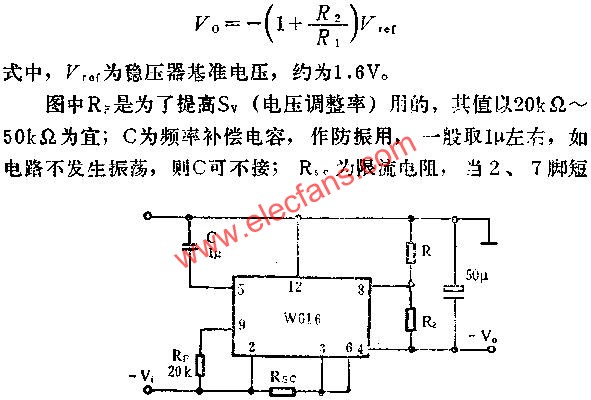

W616負電壓輸出應用線路圖

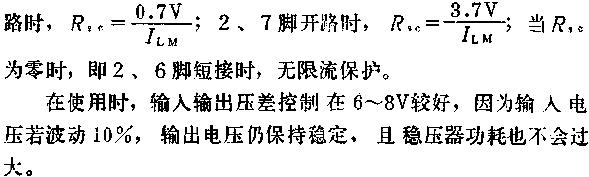

圖中所示是用W616多端可調式高精度集成穩壓器組成負電壓輸出應用線路.圖示線路中R1,R2構成采樣網絡,,R1通常取1.6K左右,使其流過的電流為1MA,改變R2的阻值,就可改變輸出電壓值,它們的關系符合下式:

W616負電壓輸出應用線路圖 m.makelele.cn
