圖中所示是用SW399和運算放大器配以一定電阻比值可組成輸出可變的基準源.
當是同相端輸入的可變基準源,圖中R是可變電位器,并在SW399的輸出與地之間,調節可變電位器的滑臂,便能得到適當?shù)姆€(wěn)定電壓VR值,此值加到運算放大器的同相輸入端,這時輸出穩定電壓為
為了保證輸出的精度,必須選用精密電阻和漂移小的運算放大器.

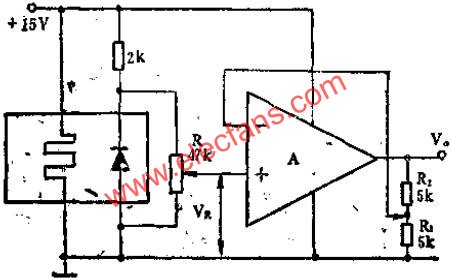

SW399和運算放大器組成的輸出可變的基準源電路圖
