LM102組成的有源低通濾波器電路

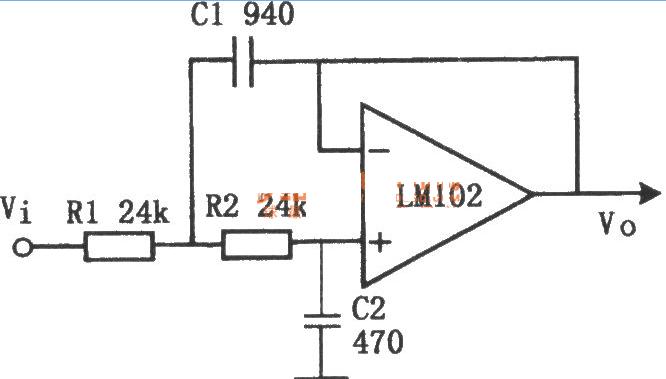

如圖所示為有源低通濾波電路。該電路的截止頻率fc=10kHz。電路中，R1與R2之比和C1與C2之比可以是各種值。該電路采用R1=R2和C1=2C2。采用C1=C2和R1=2R2也可以。
LM102組成的有源低通濾波器電路
